SAOF 80x40 NBR-60 RA
Číslo dílu.: 10.01.05.00299

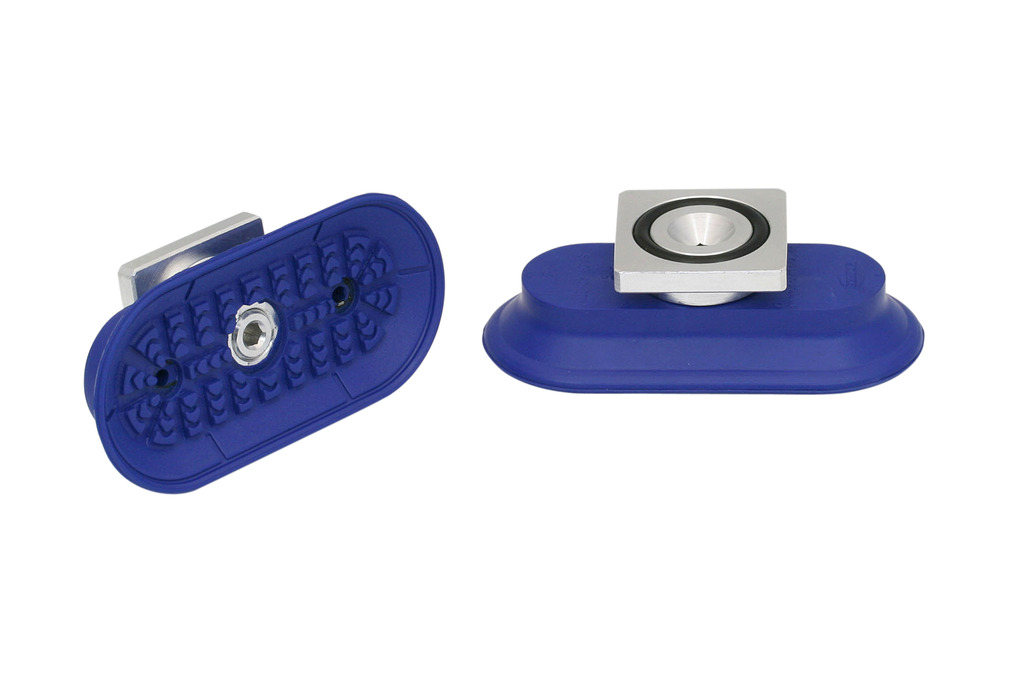

Flat suction cup (oval) for very dynamic handling of smooth and oily workpieces
| Dimension (LxW) | 80x40 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 60 (Shore A) |
| Nipple material | Aluminum |
| Connection | RA |

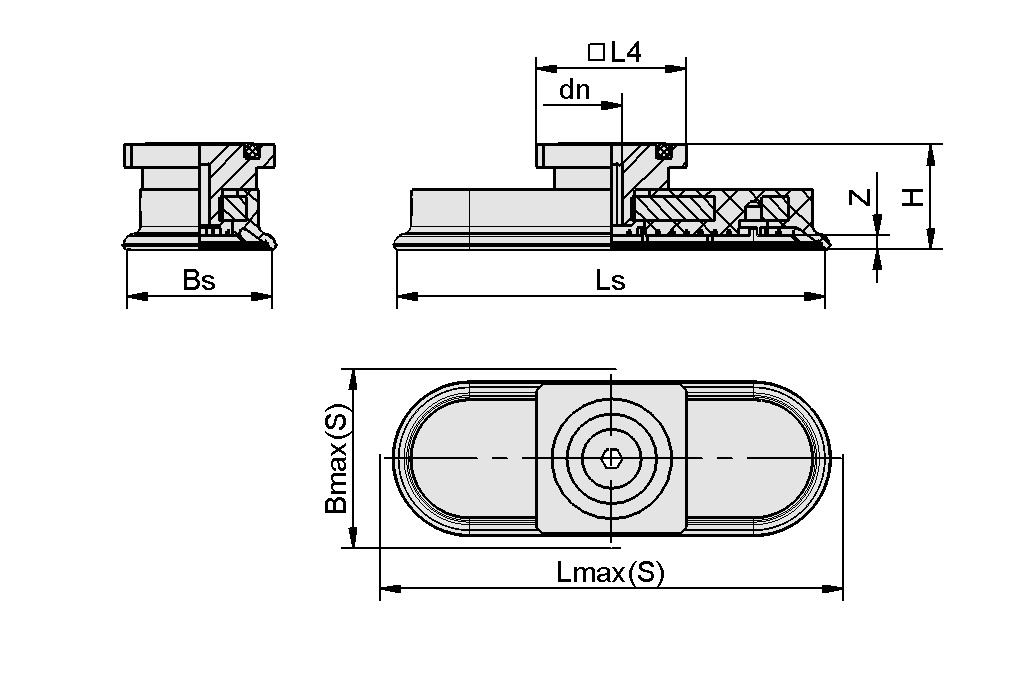

Údaje o konstrukci
Údaje o konstrukci
| Atribut | Wert |
|---|---|
| Bmax(S) | 43 mm |
| Bs | 38,6 mm |
| dn | 4 mm |
| H | 23 mm |
| L4 | 32 mm |
| Lmax.(S) | 85 mm |
| Ls | 80,6 mm |
| Z (Stroke) | 4 mm |
Technické údaje
Technické údaje
| Atribut | Wert |
|---|---|
| Suction force (-600mbar) | 140 N |
| Lateral force | 110 N |
| Lateral force oily surface | 100 N |
| Volume | 11,7 cm³ |
| Workpiece radius min. (convex) | 50 mm |
| Hose inner diameter (recom.) d | 4 mm |
| Number of folds | 0 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 60 Shore A |
| Weight | 44 g |
| Product family | SAOF |
| Dimension (LxW) | 80x40 |
Data CAD
Data CAD
Snadné použití modelu CAD Live
Po kliknutí na tlačítko Stáhnout si můžete stáhnout model CAD v různých souborových formátech. Pokud se náhled na této stránce nezobrazuje správně, klikněte na tlačítko "Znovu načíst".
