EVE-OG 165 AC3
Art-Nr.: 10.03.02.00048
Ölgeschmierte Vakuumpumpe mit höchstem Vakuumniveau, wartungsarm
| Stromtyp | Drehstrom |
| Schalldruckpegel bei 50 Hz | 70 (dB(A)) |
| Saugvermögen (50 Hz) | 165 (m³/h) |
| Nennleistung bei 50 Hz | 4 (kW) |
| Spannung bei 50 Hz | 230/400V AC3 |
| Gewicht | 160 (kg) |

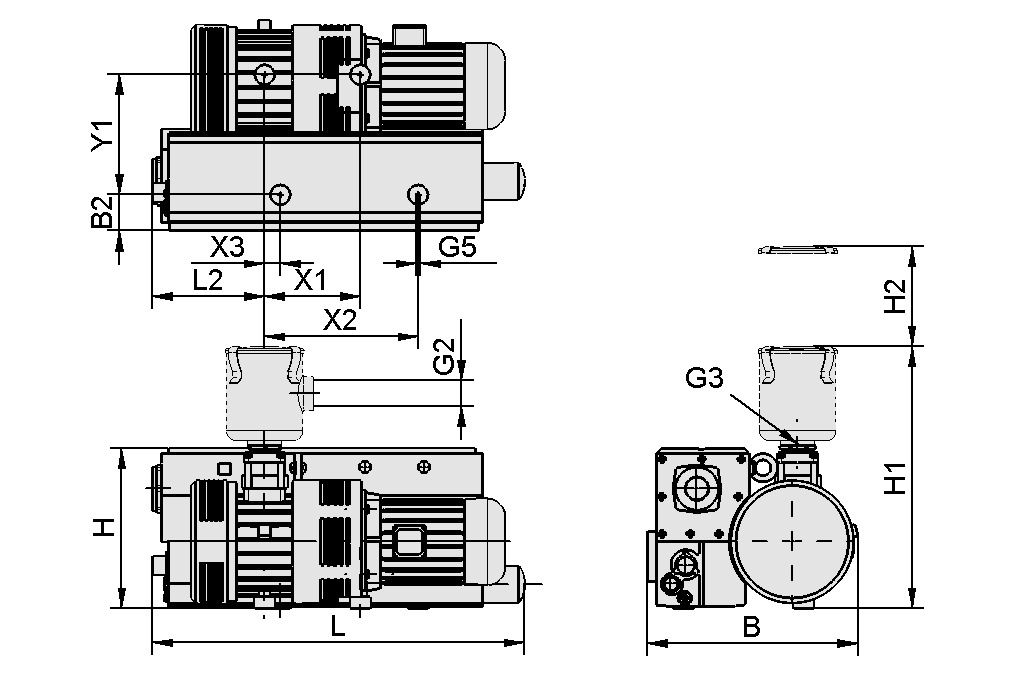

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 542 mm |
| B2 | 94 mm |
| G3 | G2"-IG |
| G5 | M10-IG |
| H | 418 mm |
| L | 890 mm |
| L2 | 253 mm |
| X1 | 243 mm |
| X2 | 430 mm |
| X3 | 40 mm |
| Y1 | 305 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Max. Vakuum | -980 mbar |
| Max. Vakuum | -28,94 inHg |
| Saugvermögen (50 Hz) | 165 m³/h |
| Spannung bei 50 Hz | 230/400V AC3 |
| Nennleistung bei 50 Hz | 4 kW |
| Schalldruckpegel bei 50 Hz | 70 dB(A) |
| Gewicht | 160 kg |
| Schutzart IP | IP 55 |
| Stromart | AC3 |
| Produktfamilie | EVE-OG |
Leistungsdaten
Leistungsdaten
Dokumentation
Dokumentation
Ersatzteile
FILT-EINS 3 150x222 PAP STF-2-1/2-IG10.07.01.00020Filtereinsatz (rund)
| Filterfeinheit | 3 (µm) |
| Außendurchmesser D | 150 (mm) |
| Länge L | 222 (mm) |
| Filtermaterial | Papier |
| Verwendung Konstruktion | Staubfilter STF |
| Baugröße | 2-1/2-IG |
VST EVE-OG-165-25510.03.02.00057Verschleißteilsatz Pumpe
| Verwendung Konstruktion | Pumpe EVE-OG |
| Baugröße | 165-255 |
Zubehör
DRM 40 P1 H10.07.02.00051Druck-Manometer zur analogen
Messung und Überwachung des Drucks
| Außendurchmesser D | 40 (mm) |
| Messbereich [bar] | 0,0 ... 1,0 bar |
| Bauform Manometer | Anschluss hinten |
| Gewinde G1 | G1"-AG |
MSS-K 8-12A10.04.04.00123Motorschutzschalter mit Gehäuse
| Verwendung Konstruktion | PKZM0 |
| Farbe | Grau |
| Schutzart IP | IP 65 |
| Messbereich [bar] | bar |
VOL 20010.03.03.00128Vakuum-Speicher
| Speichervolumen | 200 (l) |
| Höhe H | 434 (mm) |
| Zusatzfunktion Vakuumspeicher | Mano, Rückschl.ventil, Filter |
