Bestellhinweise

Der Sauggreifer PFYN (Elastomerteil + Anschlussnippel) wird unmontiert (ab Durchmesser 120 mm montiert) geliefert. Die Lieferung besteht aus:

  • Sauger vom Typ PFG – Elastomerteil, verfügbar in verschiedenen Durchmessern und Materialien
  • Anschlussnippel vom Typ SA-NIP – verfügbar mit verschiedenen Gewinden



Verfügbare Ersatzteile: Sauger PFG, Anschlussnippel SA-NIP
Zurück zur Produktfamilie
Produktinformation
Bitte versuchen Sie es später erneut oder kontaktieren Sie Ihren lokalen Ansprechpartner.

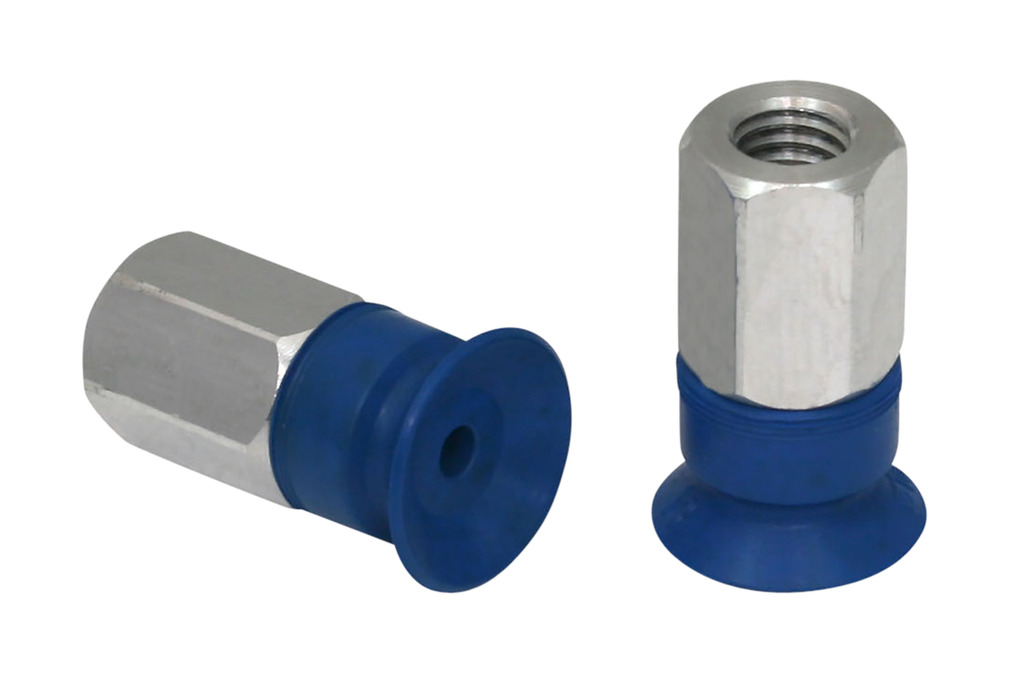

PFYN 10 HT1-60 M5-IG

Art-Nr.: 10.01.01.11147

Flachsauggreifer (rund) für glatte oder leicht raue Oberflächen

Baugröße10
SaugerwerkstoffHochtemp. Material HT1
Materialhärte [Shore A]60 (Shore A)
Werkstoffeigenschaftabdruckarm
NippelwerkstoffAluminium
ProduktfamiliePFYN
Produktinformation
Konstruktionsdaten
Design image
Attribut Wert
dn 2  mm
Dmax(S) 11,5  mm
Ds 10  mm
G1 M5-IG
H 17,5  mm
LG1 5,5  mm
SW1 8  mm
Z (Hub) 1,4  mm
Hinweis: Zulässige Maßtoleranzen für Elastomerteile nach DIN ISO 3302-1 M3
Technische Daten
Attribut Wert
Saugkraft (-600mbar) 4  N
Volumen 0,07  cm³
Werkstückradius min. (konvex) 12,5  mm
Schlauchinnendurchmesser (empf.) d 2  mm
Baugröße 10
Saugerwerkstoff Hochtemp. Material HT1
Materialhärte [Shore A] 60  Shore A
Gewicht 1,6  g
Produktfamilie PFYN
Faltenanzahl 0
Hinweis: Saugkraft: Die Saugkraftangaben sind theoretische Werte bei -0,6 bar Vakuum sowie trockener, glatter und ebener Werkstückoberfläche - sie werden ohne Sicherheitsfaktoren angegeben Schlauchinnendurchmesser: Der empfohlene Schlauchdurchmesser bezieht sich auf eine Schlauchlänge von ca. 2 m
