SXT-CL-EXT-A5-610-T25
Art-Nr.: 10.07.13.00257

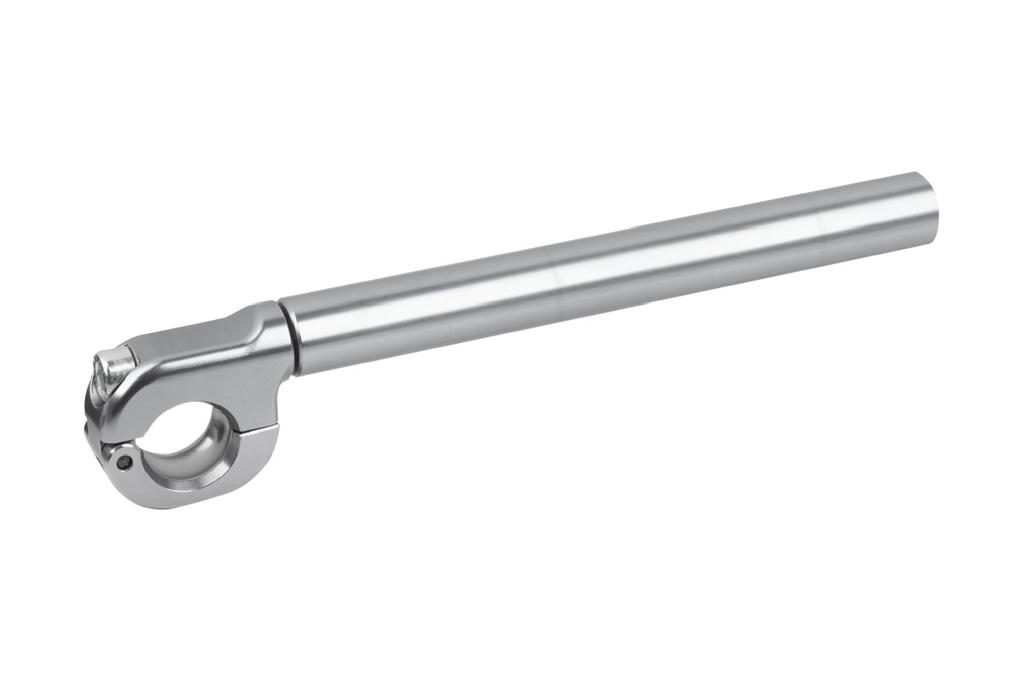

Schwenkarm mit Verlängerung zur Anbindung von Vakuum-Komponenten an Rohr-Toolings
| Außendurchmesser D | 25 (mm) |
| Innendurchmesser d | 32 (mm) |
| Länge L3 | 610.1 (mm) |
| Normteilewerkstoff | Aluminium |
| Anbindung 1 | Kugelkopf 32 mm |
Konstruktionsdaten
Konstruktionsdaten

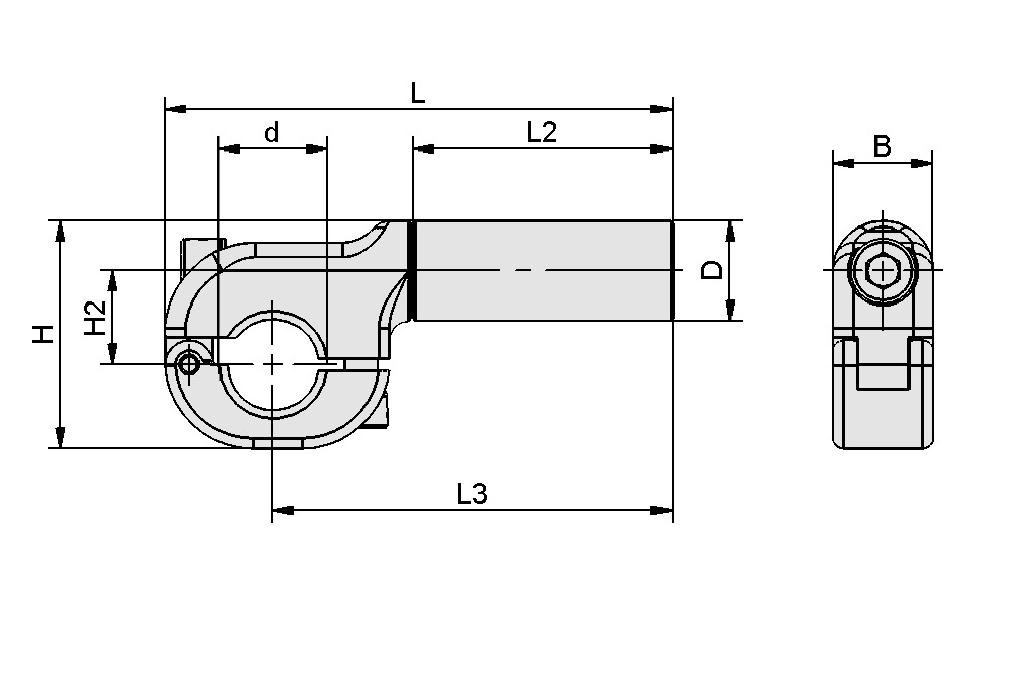

| Attribut | Wert |
|---|---|
| B | 25 mm |
| D | 25 mm |
| d | 32 mm |
| H | 57 mm |
| H2 | 23.5 mm |
| L | 637.1 mm |
| L2 | 575 mm |
| L3 | 610.1 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Normteilewerkstoff | Aluminium |
| Bauform | Tube |
| Gewicht | 520 g |
| Produktfamilie | SXT |
Leistungsdaten
Leistungsdaten
