- AUSLAUFPRODUKT

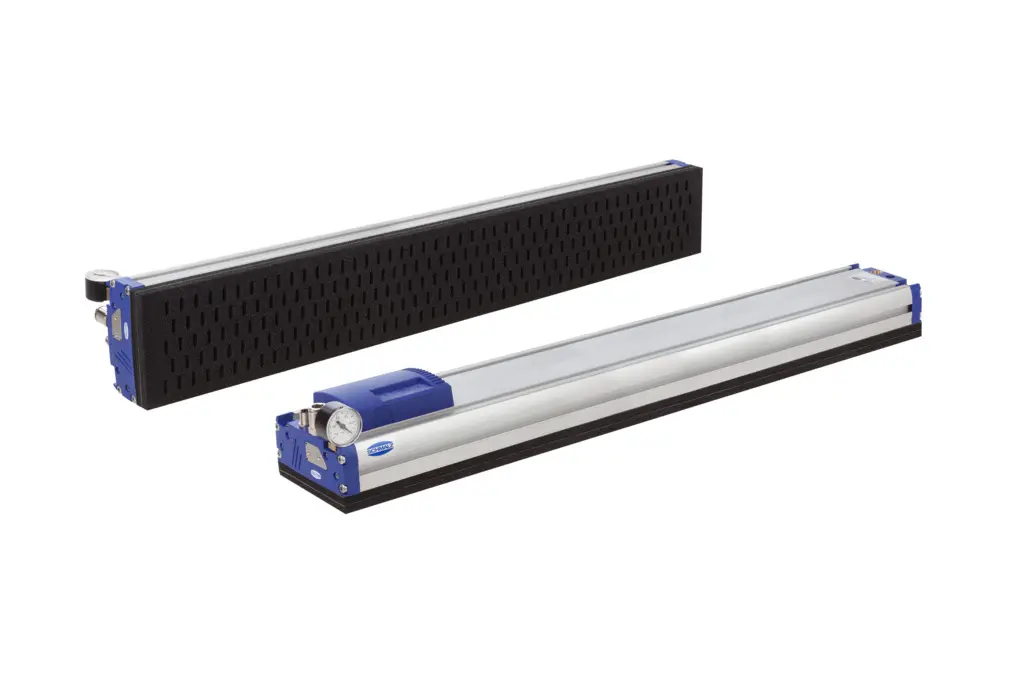

FXP-SVK 838 5R18 O10O10 F
Art-Nr.: 10.01.38.00702
Vakuum-Flächengreifsystem mit integrierter pneum. Vakuumerzeugung und Strömungskugelventilen
| Länge L | 838 (mm) |
| Breite B | 130 (mm) |
| Anordnung | 5R18 |
| Materialtyp | Schaum Offen, Höhe 2 x 10 mm |
| Zusatzfunktion Flächengreifer | Filter |
| Anzahl Saugzellen | 220 |
| Aufbau Vakuum-Erzeuger | Mehrstufenejektor SEMP |
| Luftverbrauch [l/min] | 500 (l/min) |
| Gewicht | 3.8 (kg) |
| Produktfamilie | FXP |

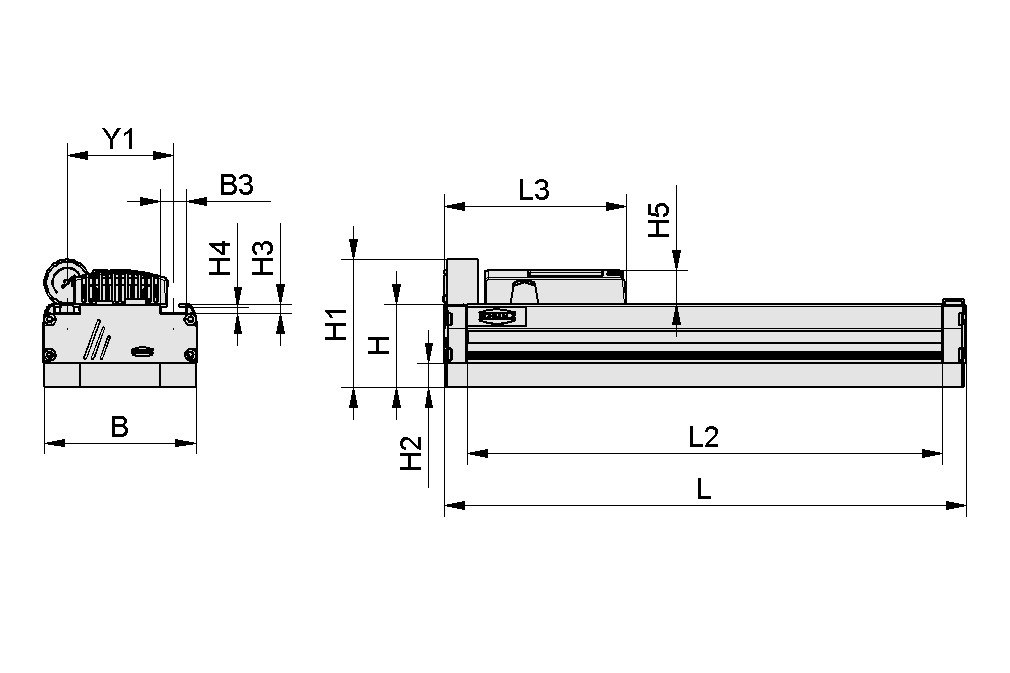

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 70 mm |
| H1 | 109 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 29 mm |
| L | 838 mm |
| L2 | 798 mm |
| L3 | 155 mm |
| Y1 | 90 mm |
| Ventiltyp | SVK |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Anordnung | 5R18 |
| Materialtyp | Schaum Offen, Höhe 2 x 10 mm |
| Anzahl Saugzellen | 220 |
| Saugkraft bei -250 mbar | 840 N |
| Saugvermögen (max.) | 1’600 l/min |
| Luftverbrauch [l/min] | 500 l/min |
| Dichtelement | Dichtschaum |
| Zusatzfunktion Flächengreifer | Filter |
| mit | Filter |
| Gewicht | 3.8 kg |
| Produktfamilie | FXP |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
ERS FXP-SEMP-100 DECKEL10.01.38.02188Ersatzteilsatz
| Messbereich [bar] | bar |
| Baugröße | SEMP-100 |
| enthält | Deckel |
| Verwendung Konstruktion | Flächensauggreifer FXP |
MASK-FOL SVK 798 5R18 FXP-FMP10.01.38.00522Maskenfolie für Flächengreifer
| Länge L | 798 (mm) |
| Breite B | 109.8 (mm) |
| Höhe H | 0.4 (mm) |
| Anordnung Saugzellen | 5 Reihen, 18 mm |
| Messbereich [bar] | bar |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
SD 120x79x29 FXP10.01.38.01607Schalldämpfer für Vakuumerzeuger
| Länge L | 120 (mm) |
| Breite B | 79 (mm) |
| Höhe H | 29 (mm) |
| Verwendung Konstruktion | Flächensauggreifer FXP |
DI-PL 838-5R18 O10O10 F FXP-FMP10.01.38.00628Dichtplatte
| Länge L | 838 (mm) |
| Breite B | 128 (mm) |
| Anordnung | 5R18 |
| Zusatzfunktion Flächengreifer | Filter |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
Zubehör
VENT-EINH 8/6 NC 24V-DC10.01.21.02405Ventileinheit
| Anschluss | Schlauch 8/6 |
| Steuerung Ventil | Stromlos geschlossen |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
VENT-EINH NO 24V-DC 110.01.38.01101Ventileinheit
| Steuerung Ventil | Stromlos offen |
| Verwendung Konstruktion | Flächensauggreifer FXP |
FLAN-PL 120x85x10 ST FLGR10.01.10.05701Flanschplatte
| Länge L | 120 (mm) |
| Breite B | 85 (mm) |
| Höhe H | 10 (mm) |
| Normteilewerkstoff | Stahl |
| Verwendung Konstruktion | Flächensauggreifer |
FLK G1/2-IG G1/2-AG10.01.03.00175Flexible Sauggreiferbefestigung zur
Anpassung an schiefe Oberflächen
| Gewinde G1 | G1/2"-IG |
| Gewinde G2 | G1/2"-AG |
| Einsatztemperatur | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 25 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 25 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 50 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 50 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 75 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 75 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 25 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 25 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 50 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 50 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 75 (mm) |
| Bauform Befestigungselemente | Heavy Duty 1 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803Federstößel mit beidseitiger
Dämpfung und Höhenausgleich,
Heavy-Duty
| Federweg Z | 75 (mm) |
| Bauform Befestigungselemente | Heavy Duty 2 Federstößel |
| Verwendung Konstruktion | Montageprofil |
| Baugröße | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244Flanschmodul
| Länge L | 120 (mm) |
| Breite B | 120 (mm) |
| Höhe H | 60 (mm) |
| Messbereich [bar] | bar |
| Gewinde G1 | G1/2"-IG |
| Gewicht | 1.1 (kg) |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
MOD-FLAN 176.6x118 FXP10.01.38.01722Flanschmodul
| Länge L | 176.6 (mm) |
| Breite B | 118 (mm) |
| Höhe H | 40 (mm) |
| Verwendung Konstruktion | Flächensauggreifer FXP |
VS-MONT 84x21x34.5 VSi-V FXP10.01.38.02691Vakuumschalter (mont)
| Länge L | 84 (mm) |
| Breite B | 21 (mm) |
| Höhe H | 34.5 (mm) |
| Verwendung Konstruktion | Flächensauggreifer FXP |
SET FXC-FMC10.01.21.01291Befestigungssatz
| Länge L | 119 (mm) |
| Breite B | 119 (mm) |
| Höhe H | 9.6 (mm) |
| Messbereich [bar] | bar |
| Gewinde G1 | G1/2"-IG |
| Verwendung Konstruktion | Flächensauggreifer FXC-FMC |
SET FXP-FMP10.01.21.02407Befestigungssatz
| Länge L | 232 (mm) |
| Breite B | 119 (mm) |
| Höhe H | 119 (mm) |
| Messbereich [bar] | bar |
| Gewicht | 1.3 (kg) |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
SET FXP-FMP 4NUTSTEIN G2010.01.21.00243Befestigungssatz
| enthält | 4 Nutensteine |
| Messbereich [bar] | bar |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
VAM 40 V U BAR10.07.02.00046Vakuum-Manometer zur analogen
Messung und Überwachung des Vakuums
| Breite B | 23 (mm) |
| Höhe H | 46 (mm) |
| Außendurchmesser D | 40 (mm) |
| Messbereich [bar] | -1,00 ... 0,00 bar |
| Bauform Manometer | Anschluss unten |
| Gewinde G1 | G1/8"-AG |
| Gewicht | 0.06 (kg) |
VSL 12-9 PU MI-TR10.07.09.00037Schlauch für Vakuum- und
Druckluftsysteme
| Außendurchmesser D | 12 (mm) |
| Innendurchmesser d | 9 (mm) |
| Länge max. | 50 (m) |
| Material Schlauch | PU |
| Verlegeradius min. | 70 (mm) |
| Druckbereich (Betriebsdruck) [bar] | -0,95 ... 10,00 bar |
| Einsatztemperatur | -20 ... 90 °C |
| Farbe | Milchig-transparent |
NUT-STEI 20x20 M8-IG 1025.09.06.00012Nutenstein
| Breite B | 20 (mm) |
| Höhe H | 4.9 (mm) |
| Normteilewerkstoff | Stahl |
| Länge L | 20 (mm) |
| Gewinde G1 | M8-IG |
| Bauform Befestigungselemente | Mit Ansatz |
| Oberfläche | verzinkt |
| Gewicht | 15.9 (g) |
NUT-STEI 20x20 M6-IG 1025.09.06.00036Nutenstein
| Breite B | 20 (mm) |
| Höhe H | 5 (mm) |
| Normteilewerkstoff | Stahl |
| Länge L | 20 (mm) |
| Gewinde G1 | M6-IG |
| Bauform Befestigungselemente | Mit Ansatz |
| Oberfläche | verzinkt |
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002Abdeckung für Profilnut
| Länge L | 1450 (mm) |
| Breite B | 10 (mm) |
| Höhe H | 7 (mm) |
| Normteilewerkstoff | Kunststoff |
| Farbe | Schwarz |
| Messbereich [bar] | bar |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313Flanschplatte
| Länge L | 120 (mm) |
| Breite B | 120 (mm) |
| Höhe H | 10 (mm) |
| Messbereich [bar] | bar |
| Verwendung Konstruktion | Flächensauggreifer FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207Flexible Sauggreiferbefestigung zur
Anpassung an schiefe Oberflächen
| Gewinde G1 | G1/2"-IG |
| Gewinde G2 | G1/2"-AG |
| Einsatztemperatur | 0 ... 70 °C |
| Bauform Befestigungselemente | verstärkt |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485Vakuumschalter (mont)
| Länge L | 76.5 (mm) |
| Breite B | 19 (mm) |
| Sonderfunktion | Stehend montierbar |
| Zusatzfunktion Flächengreifer | Vakuum- und Druckschalter VSi |
| Messbereich [bar] | bar |
| mit | Vakuum- und Druckschalter |
| Verwendung Konstruktion | Flächensauggreifer FXP-FMP |
