- NEU

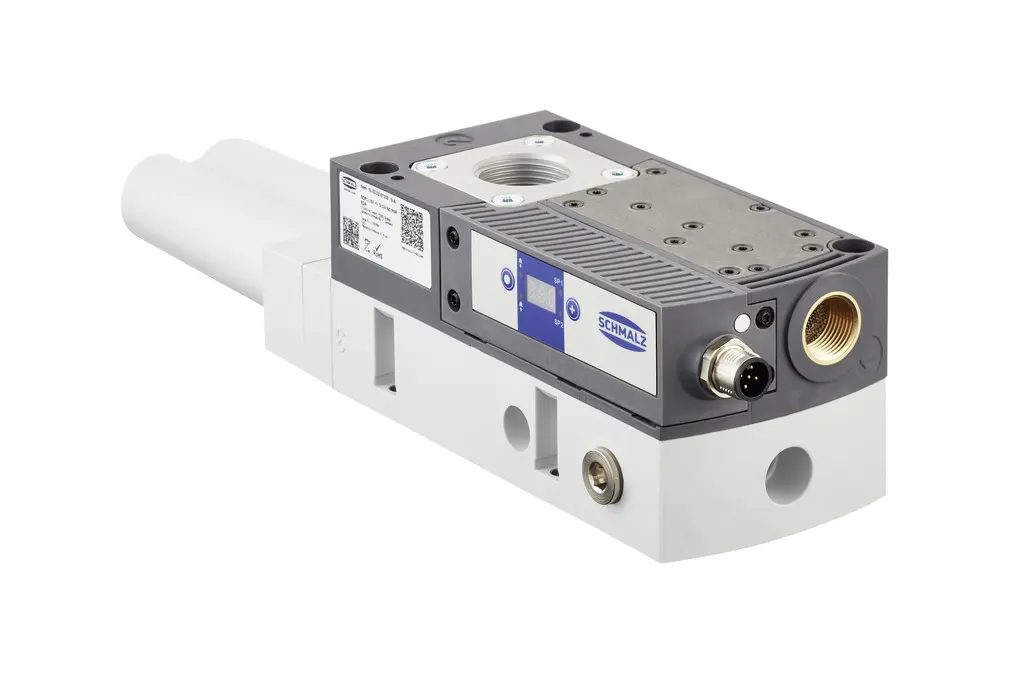

SCPLc 50 HV NPT SA NO PNP E2L
Art-Nr.: 10.02.02.07037
Kompaktejektor mit Mehrstufendüse sowie integrierter Ventiltechnik und Vakuumschalter
| Baugröße | 50 |
| Bauform | High Vacuum |
| Gewinde G1 | NPT3/8"-IG |
| Gewinde G2 | NPT3/4-IG |
| Bauform Kompaktejektoren | SA |
| Steuerung Ventil | Stromlos offen |
| Elektrischer Anschluss | Stecker M12, 5 polig |
| Bauart Vakuumschalter | PNP schaltend |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 66 mm |
| B2 | 13.8 mm |
| B3 | 34 mm |
| d | 5.5 mm |
| G1 | NPT3/8"-IG |
| G2 | NPT3/4-IG |
| G3 | M4-IG |
| G5 | M12x1-AG |
| H | 72 mm |
| H1 | 74 mm |
| L | 153.5 mm |
| L1 | 296.7 mm |
| L2 | 54.5 mm |
| L4 | 113.5 mm |
| L5 | 13.5 mm |
| X1 | 73.5 mm |
| X2 | 124.5 mm |
| Y1 | 62 mm |
| Y2 | 60 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Baugröße | 50 |
| Max. Vakuum | 900 mbar |
| Saugvermögen (max.) | 510 l/min |
| Saugvermögen (max.) | 30.6 m³/h |
| Luftverbrauch Saugen | 210 l/min |
| Luftverbrauch Saugen | 12.6 m³/h |
| Max. Luftverbrauch Abblasen | 124 l/min |
| Luftverbrauch Abblasen | 7.4 m³/h |
| Schalldruckpegel frei | 66 dB(A) |
| Schalldruckpegel angesaugt | 59 dB(A) |
| Druckbereich (Betriebsdruck) [bar] | 3,0 ... 6,0 bar |
| Opt. Betriebsdruck | 4.5 bar |
| Einsatztemperatur | 0 ... 55 °C |
| Gewicht | 850 g |
| Schutzart IP | IP 54 |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
EPLAN Makro
EPLAN Makro
Dokumentation
Dokumentation
Ersatzteile
- EFFIZIENT
SEP HV 3 16 2210.02.01.01397Mehrstufendüse in kompakter Bauform
| Bauform | High Vacuum |
| Anzahl Stufen | 3 |
| Düsengröße | 1,6 mm |
| Bohrungsdurchmesser | 22 (mm) |
| Evakuierungsgrad | 90 (%) |
| Druckbereich (Betriebsdruck) [bar] | 2,0 ... 6,0 bar |
| Opt. Betriebsdruck | 4 (bar) |
| Saugvermögen (max.) | 308.8 (l/min) |
| Luftverbrauch Saugen | 103 (l/min) |
ERS SEP-22 6xRUE-KLAP10.02.01.01450Ersatzteilsatz
| Verwendung Konstruktion | Ejektormodul |
| Baugröße | 22 |
| enthält | 6x Rückschlagklappe |
SD 102x71x33 SBPL/SCPL10.02.01.01585Schalldämpfer für Vakuumerzeuger
| Verwendung Konstruktion | SBPL/SCPL |
| Länge L | 102 (mm) |
| Breite B | 71 (mm) |
| Höhe H | 33 (mm) |
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL10.02.01.01541Dichtrahmen
| Verwendung Konstruktion | SBPL/SCPL |
| Länge L | 112.5 (mm) |
| Breite B | 34.8 (mm) |
| Höhe H | 2.8 (mm) |
O-RING 10x2.5 NBR-7010.07.08.00002O-Ring
| Normteilewerkstoff | Nitrilkautschuk NBR |
| Innendurchmesser d | 10 (mm) |
SIEB 36.2x0.2 A2 400 0.4/0.2210.02.02.07119Sieb schützt das Vakuumsystem vor
Verschmutzung
| Normteilewerkstoff | Aust. Edelstahl |
| Außendurchmesser D | 36.2 (mm) |
| Länge L | 0.2 (mm) |
Zubehör
ASK B-M12-5 5000 K-5P21.04.05.00080Anschlusskabel
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 5000 (mm) |
| Anschluss 2 | Kabel, 5 polig |
| Material Schlauch | PUR-Kabel |
ASK B-M12-5 1000 S-M12-521.04.05.00158Anschlusskabel
| Druckbereich (Betriebsdruck) [bar] | bar |
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 1000 (mm) |
| Anschluss 2 | Stecker M12, 5 polig |
| Material Schlauch | PUR-Kabel |
ASK B-M12-5 2000 S-M12-521.04.05.00211Anschlusskabel
| Druckbereich (Betriebsdruck) [bar] | bar |
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 2000 (mm) |
| Anschluss 2 | Stecker M12, 5 polig |
| Material Schlauch | PUR-Kabel |
BEF-WIN 72x25x77 SBPL/SCPL10.02.01.01705Befestigungswinkel (mont)
| Verwendung Konstruktion | SBPL/SCPL |
| Länge L | 72 (mm) |
| Breite B | 25 (mm) |
| Höhe H | 77 (mm) |
ABL-SET SBPL/SCPL M10.02.01.01939Abluftset
| Verwendung Konstruktion | SBPL/SCPL |
| Baugröße | M |
| Länge L | 71 (mm) |
| Breite B | 31 (mm) |
| Höhe H | 82.5 (mm) |
ABL-SET SBPL/SCPL L10.02.01.01940Abluftset
| Verwendung Konstruktion | SBPL/SCPL |
| Baugröße | L |
| Länge L | 71 (mm) |
| Breite B | 31 (mm) |
| Höhe H | 97 (mm) |
ST 25 AL-EL10.02.01.01680Schlauchtülle
| Normteilewerkstoff | Aluminium |
| Verwendung Konstruktion | Grundejektor |
| Außendurchmesser D | 25 (mm) |
| Länge L | 4 (mm) |
| Breite B | 46 (mm) |
VFT G3/4-IG 8010.07.01.00128Vakuum-Tassenfilter mit
Klarsichtgehäuse und
austauschbarem Filter
| Anschluss | G3/4"-IG |
| Bauform | Langer Filtereinsatz |
| Nenndurchfluss | 600 (l/min) |
| Nenndurchfluss | 36 (m³/h) |
| Filterfeinheit | 80 (µm) |
