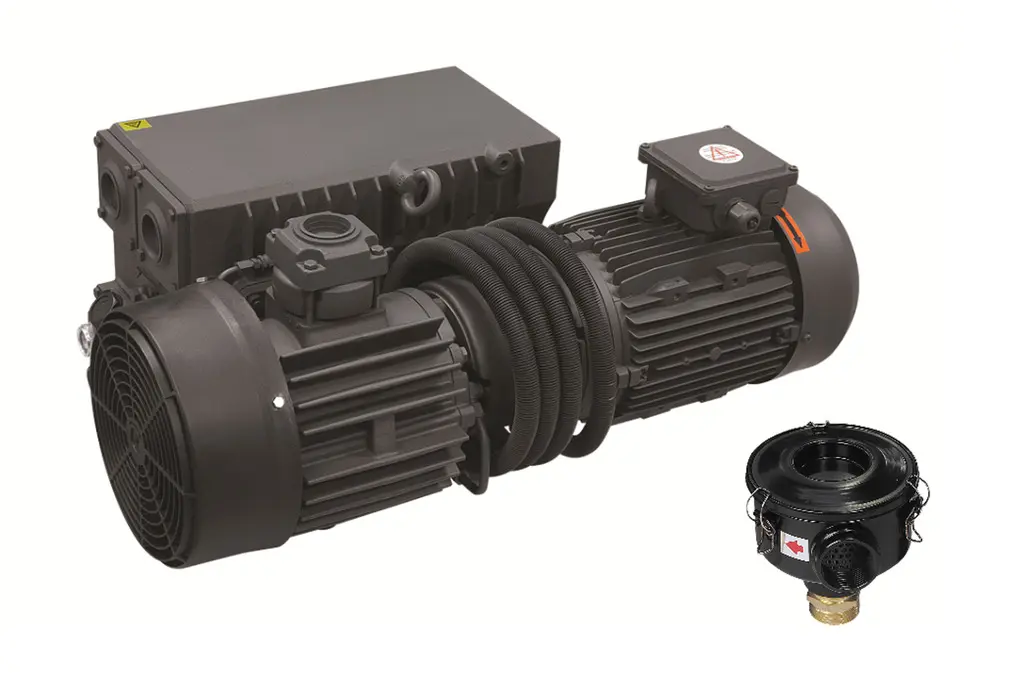

EVE-OG 100 AC3 F
Art-Nr.: 10.03.02.00033
Ölgeschmierte Vakuumpumpe mit höchstem Vakuumniveau, wartungsarm
| Stromtyp | Drehstrom |
| Schalldruckpegel bei 50 Hz | 67 (dB(A)) |
| mit | Filter |
| Saugvermögen (50 Hz) | 100 (m³/h) |
| Nennleistung bei 50 Hz | 2.2 (kW) |
| Spannung bei 50 Hz | 200-240V o. 345-420V |
| Gewicht | 70 (kg) |

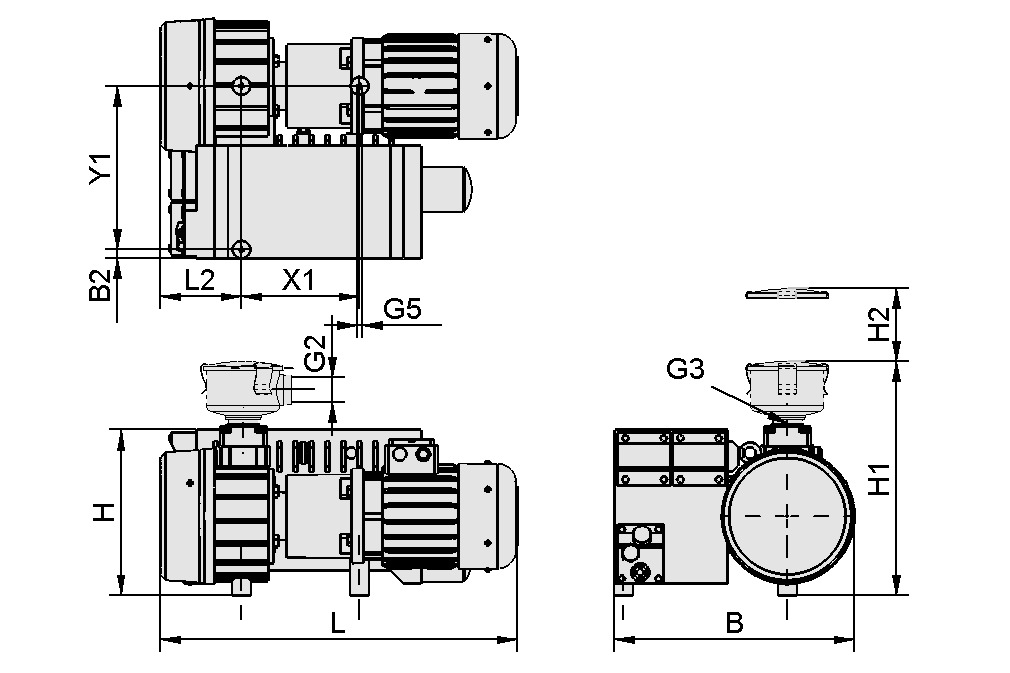

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 406 mm |
| B2 | 15 mm |
| G2 | G1-1/4"-IG |
| G3 | G1-1/4"-IG |
| G5 | M8-IG |
| H | 280 mm |
| H1 | 417 mm |
| H2 | 75 mm |
| L | 696 mm |
| L2 | 170 mm |
| X1 | 226 mm |
| Y1 | 277 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Max. Vakuum | -980 mbar |
| Max. Vakuum | -28.94 inHg |
| Saugvermögen (50 Hz) | 100 m³/h |
| Spannung bei 50 Hz | 200-240V o. 345-420V |
| Nennleistung bei 50 Hz | 2.2 kW |
| Schalldruckpegel bei 50 Hz | 67 dB(A) |
| Gewicht | 70 kg |
| Schutzart IP | IP 54 |
| Stromart | AC3 |
| Produktfamilie | EVE-OG |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
FILT-EINS 3 98x70 PAP STF-1-1/4-IGN10.07.01.00018Filtereinsatz (rund)
| Filterfeinheit | 3 (µm) |
| Außendurchmesser D | 98 (mm) |
| Länge L | 70 (mm) |
| Filtermaterial | Papier |
| Verwendung Konstruktion | Staubfilter STF |
| Baugröße | 1-1/4-IGN |
VST EVE-OG-63-10010.03.02.00055Verschleißteilsatz Pumpe
| Verwendung Konstruktion | Pumpe EVE-OG |
| Baugröße | 63-100 |
Zubehör
MSS-K 6.3-10A10.04.04.00122Motorschutzschalter mit Gehäuse
| Verwendung Konstruktion | PKZM0 |
| Farbe | Grau |
| Schutzart IP | IP 65 |
| Messbereich [bar] | bar |
