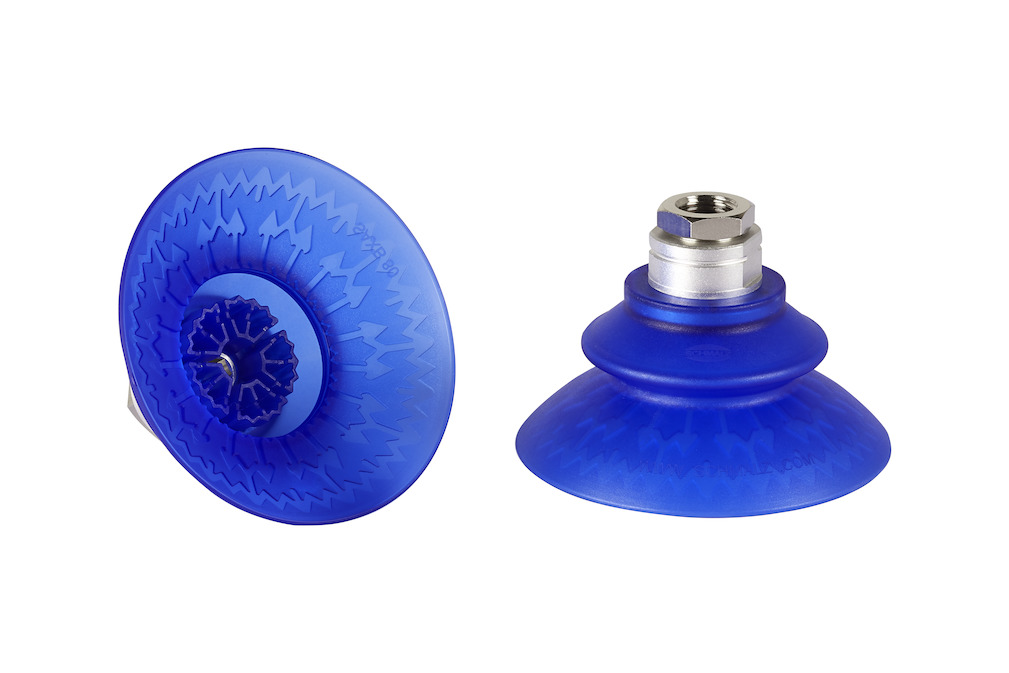

High-Speed Balgsauggreifer für max. Dynamik auf stark gewölbten und geölten Flächen
| Baugröße | 80 |
| Saugerwerkstoff | Elastodur |
| Materialhärte [Shore A] | 85 Shore A |
| Nippelwerkstoff | Messing |
| Anschluss | G1/4-IG |
| Faltenanzahl | 1,5 |
| Attribut | Wert |
|---|---|
| dn | 6,10 mm |
| Dmax(S) | 91 mm |
| Ds | 81 mm |
| D1 | 54,10 mm |
| G1 | G1/4"-IG |
| H | 55 mm |
| LG1 | 15 mm |
| SW1 | 22 mm |
| Z (Hub) | 22,20 mm |
| Attribut | Wert |
|---|---|
| Saugkraft | 150 N |
| Querkraft | 176 N |
| Querkraft geölte Oberfläche | 155 N |
| Volumen | 70,70 cm³ |
| Werkstückradius min. (konvex) | 32,50 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Baugröße | 80 |
| Anschluss | G1/4"-IG |
| Faltenanzahl | 1,50 |
| Saugerwerkstoff | Elastodur |
| Materialhärte [Shore A] | 85 Shore A |
| Gewicht | 53,20 g |
| Produktfamilie | SAXB |
Bestellhinweise: SAXB 80 ED-85 G1/4-IG
Der Balgsauggreifer SAXB, verfügbar in verschiedenen Durchmessern, wird mit formschlüssig umspritztem Anschlussnippel geliefert.
