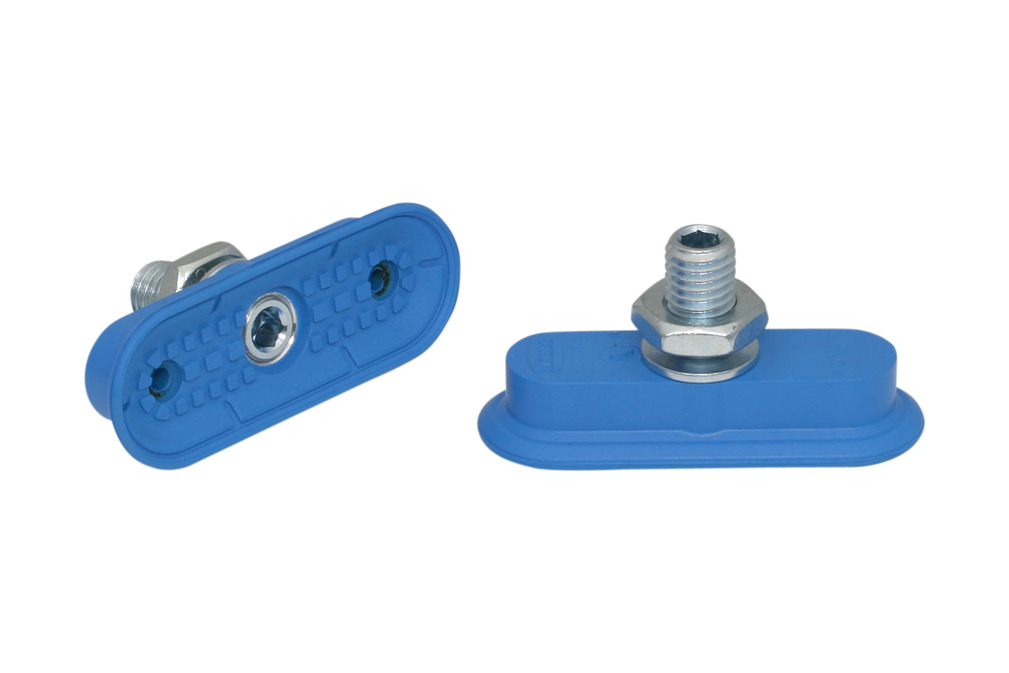

SAOF 60x23 NBR-45 M10-AG
Art-Nr.: 10.01.05.00564
Flachsauggreifer (oval) für höchste Dynamik auf glatten sowie geölten Oberflächen
| Abmessung (LxB) | 60x23 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 45 (Shore A) |
| Nippelwerkstoff | Stahl |
| Anschluss | M10-AG |

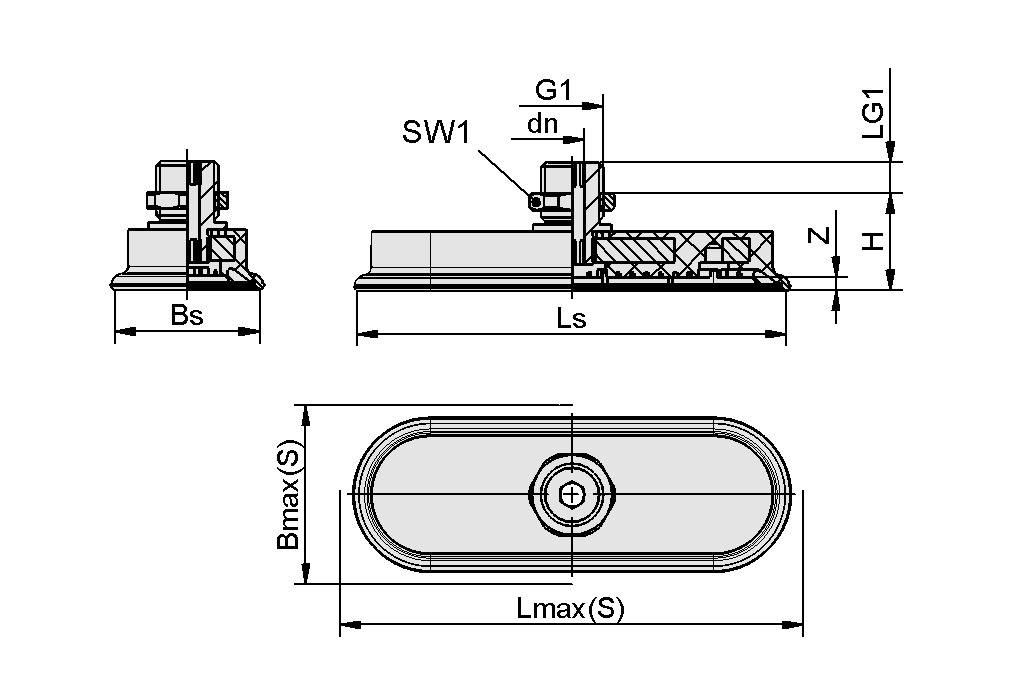

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Bmax(S) | 25 mm |
| Bs | 21,6 mm |
| dn | 4 mm |
| G1 | M10-AG |
| H | 18 mm |
| LG1 | 10 mm |
| Lmax(S) | 64 mm |
| Ls | 60,6 mm |
| SW1 | 16 mm |
| Z (Hub) | 3 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 57 N |
| Querkraft | 37 N |
| Querkraft geölte Oberfläche | 33 N |
| Volumen | 3,89 cm³ |
| Werkstückradius min. (konvex) | 20 mm |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 45 Shore A |
| Gewicht | 33 g |
| Produktfamilie | SAOF |
| Abmessung (LxB) | 60x23 |
