ZLW FL 850x650 SE O20KS 30T

Art-Nr.: 10.01.22.07820

Modularer Leichtbau-Greifer zur (De-)Palettierung von Werkstücklagen

Länge L850 mm
Breite B650 mm
Ausführung AufbauGerade Kante

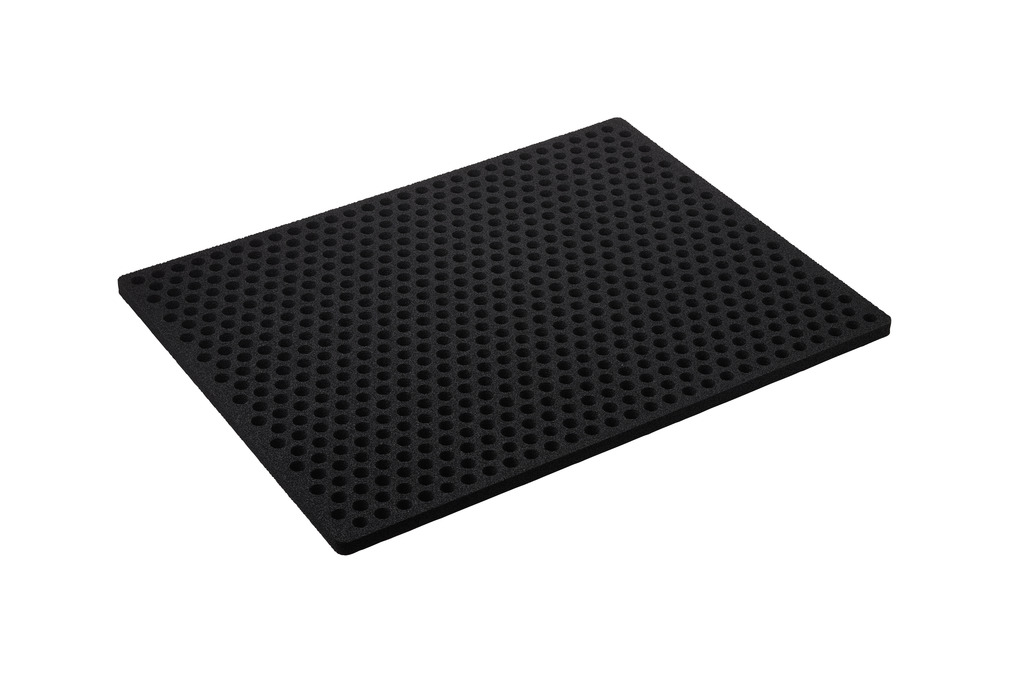

MaterialtypSchaum O,H 20mm,Kegelsch.
Anordnung SaugzellenDreieck, 30 mm
Bauform FittingsStutzen Gerade, 2x Ø60
Zusatzfunktion FlächengreiferVakuumschalter VSi
Gewicht11 kg
ZLW FL 850x650 SE O20KS 30T

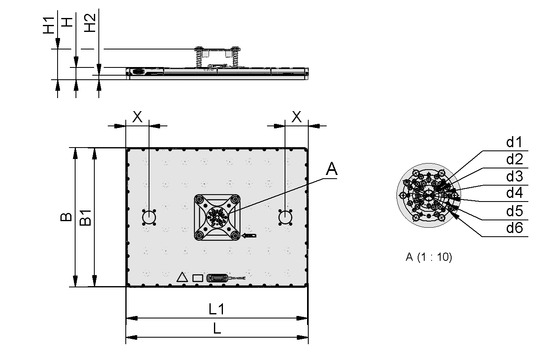

Attribut Wert
B 650 mm
B1 646 mm
d1 31,50 mm
d2 40 mm
d3 50 mm
d4 63 mm
d5 64 mm
d6 80 mm
H 55,70 mm
H1 153,40 mm
H2 20 mm
L 850 mm
L1 846 mm
Attribut Wert
Bauform Gefedert
Anordnung Saugzellen Dreieck, 30 mm
Ausführung Aufbau Gerade Kante
Düsendurchmesser 0,80 mm
Erforderl. Saugleistung für pu = -0,2 bar 2900 l/min


Der verwendete externe Vakuum-Erzeuger muss bei einem Unterdruck von -0,2 bar mindestens das genannte Saugvolumen (am Vakuum-Anschlussstutzen des ZLW) zur Verfügung stellen.
In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.

Dokumente

Sprache

Montageanleitung
English
Montageanleitung
Deutsch
Montageanleitung
Polski
Montageanleitung
Türkçe
Montageanleitung
Pусский
Montageanleitung
한국어
Montageanleitung
Suomalainen
Montageanleitung
Nederlands
Montageanleitung
Česky
Montageanleitung
Hrvatski
Montageanleitung
Slovenščina
Montageanleitung
Srpski
Montageanleitung
Tiếng Việt
Wartungsanleitung
English
Wartungsanleitung
Deutsch
Wartungsanleitung
Français
Wartungsanleitung
Polski
Wartungsanleitung
Türkçe
Wartungsanleitung
Pусский
Wartungsanleitung
한국어
Wartungsanleitung
Suomalainen
Wartungsanleitung
Nederlands
Wartungsanleitung
Česky
Wartungsanleitung
Hrvatski
Wartungsanleitung
Slovenščina
Wartungsanleitung
Srpski
Wartungsanleitung
Tiếng Việt
Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.

Dokumente

Sprache

Montageanleitung
English English
Wartungsanleitung
English English

Bestellhinweise: ZLW FL 850x650 SE O20KS 30T
