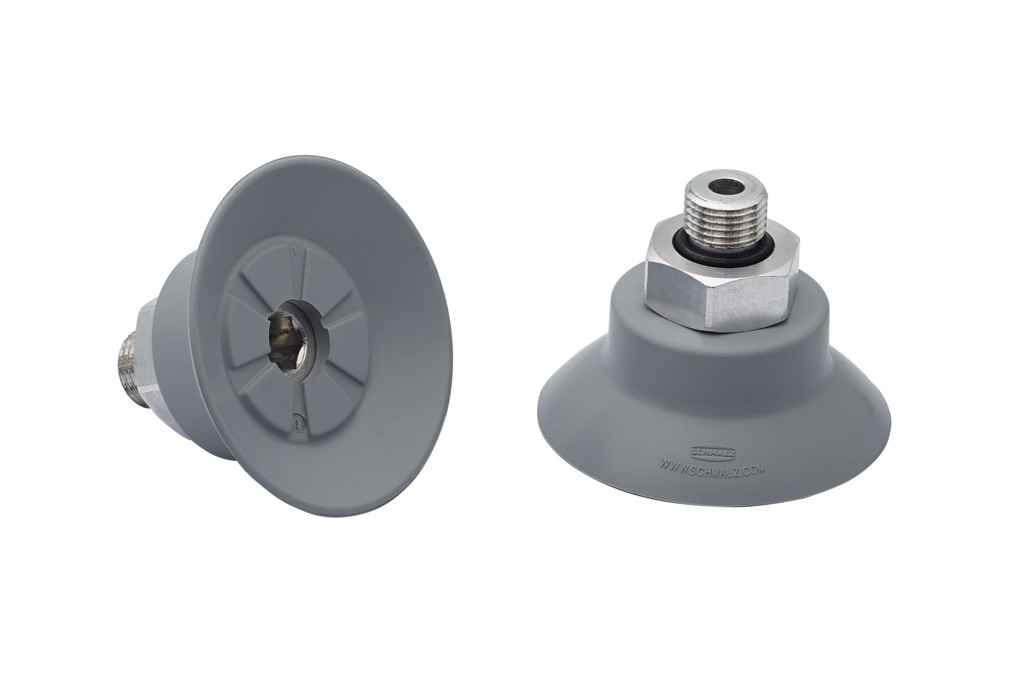

SUF 35 NBR-55 G1/8-AG > Vakuum-Sauggreifer

Sauggreifer (rund) für die prozesssichere Handhabung von glatten o. leicht rauen Oberflächen

Baugröße	35
Saugerwerkstoff	Nitrilkautschuk NBR
Materialhärte [Shore A]	55 Shore A
Vakuumanschluss	G1/8"-AG

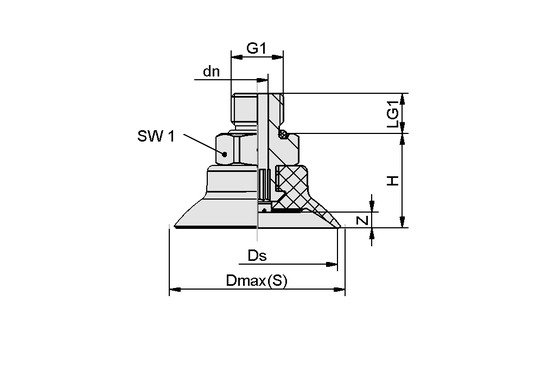

Attribut	Wert
Dmax(S)	39,20 mm
Ds	35 mm
dn	4,10 mm
G1	G1/8"-AG
H	22,10 mm
LG1	7,50 mm
SW1	17 mm
Z (Hub)	3,50 mm

Attribut	Wert
Saugkraft	46 N
Abreißkraft	46 N
Volumen	2,40 cm³
Werkstückradius min. (konvex)	40 mm
Schlauchinnendurchmesser (empf.) d	4 mm
Baugröße	35
Saugerwerkstoff	Nitrilkautschuk NBR
Materialhärte [Shore A]	55 Shore A
Gewicht	14,10 g
Produktfamilie	SUF
Faltenanzahl	0

Hinweis: Saugkraft: Die Saugkraftangaben sind theoretische Werte bei -0,6 bar Vakuum sowie trockener, glatter und ebener Werkstückoberfläche - sie werden ohne Sicherheitsfaktoren angegeben Schlauchinnendurchmesser: Der empfohlene Schlauchdurchmesser bezieht sich auf eine Schlauchlänge von ca. 2 m

Anbindungstyp	050
Vakuumanschluss	G1/8"-AG
Einbaulänge	7,2 mm
Nenndurchmesser dn	4,1 mm
