Kompaktejektoren SCPSb- / SCPSc- / SCPSi-UHV-HD

Saugvermögen von 13 l/min bis 54 l/min

Direkt zu den Produkten

Spezielle Düsentechnologie für ein erhöhtes Vakuum-Niveau ermöglicht höhere Haltekräfte bei gleichbleibender Saugfläche

Schnellverschluss zur einfachen und werkzeuglosen Entnahme der Düse für die Reinigung

Erhöhte Schmutzresistenz und geringer Wartungsaufwand durch feines Filtersieb am Vakuum-Eingang, auch bei extremen Umwelteinflüssen

Integrierte Luftsparfunktion zur Reduzierung des Druckluftverbrauchs um bis zu 80 % sowie Verringerung der Lärmbelastung

SCPSi-Variante mit IO-Link minimiert den Installationsaufwand durch Übernahme von Geräte- und Prozessparametern

Gutes noch besser gemacht.

Die SCPS-Ejektoren sind jetzt auch mit einer 7-Segmentanzeige erhältlich!
Mit der neuen SCPSc-Baureihe wird die Bedienung noch einfacher:
Alle Systemzustände und Einstellwerte sind auf einen Blick ablesbar und das Produkt ist noch leichter konfigurierbar.

Aufbau

Basismodul aus hochfestem Kunststoff (1)
Steuereinheit (2) in unterschiedlichen Ausbaustufen: SCPSb mit Pneumatikventilen für Saugfunktion NO / NC und Abblasen, SCPS mit LED-Balkenanzeige und M12-5 Anschlussstecker, SCPSc und SCPSi mit integriertem Display und M12-5 Anschlussstecker
Pneumatikanschlüsse für Druck (3) und Vakuum (4)
Drosselschraube zum Justieren der Abblasstärke (5)
Wechselbare Düse (6) mit aufgesetztem Schalldämpfer (7)

Technische Daten

Saugvermögen bis 53,2 l/min
Max. Vakuum: 91 %

Leistungsdaten

MetrischImperial

Dokumentation

In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.

Dokumente	Sprache
Produktfamilienübersicht	Deutsch

Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.

Dokumente	Sprache
Produktfamilienübersicht	Englisch

Software

In diesem Bereich finden Sie die passende Software zu diesem Produkt.

Software	Sprache
Software-Funktionsbaustein	Englisch

1 - 10 von 27 Ergebnissen

SCPS-UHV-HD 16 G02 NC PNP

Art-Nr.: 10.02.02.05327

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.6 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	53.2 (l/min)
Luftverbrauch Saugen	105.6 (l/min)
Schalldruckpegel frei	75 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos geschlossen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 16 G02 NO NPN

Art-Nr.: 10.02.02.05325

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.6 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	53.2 (l/min)
Luftverbrauch Saugen	105.6 (l/min)
Schalldruckpegel frei	75 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos offen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

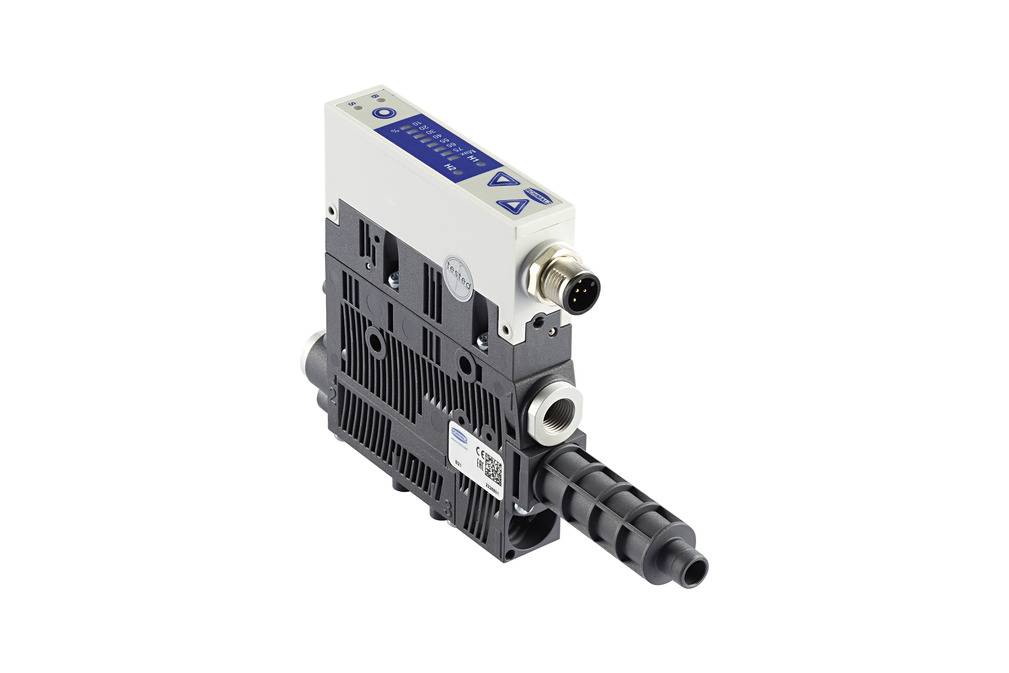

SCPS-UHV-HD 16 G02 NC NPN

Art-Nr.: 10.02.02.05234

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.6 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	53.2 (l/min)
Luftverbrauch Saugen	105.6 (l/min)
Schalldruckpegel frei	75 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos geschlossen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 11 G02 NO PNP

Art-Nr.: 10.02.02.06290

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.1 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	27.8 (l/min)
Luftverbrauch Saugen	37.5 (l/min)
Schalldruckpegel frei	68 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos offen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 11 G02 NC PNP

Art-Nr.: 10.02.02.06288

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.1 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	27.8 (l/min)
Luftverbrauch Saugen	37.5 (l/min)
Schalldruckpegel frei	68 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos geschlossen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

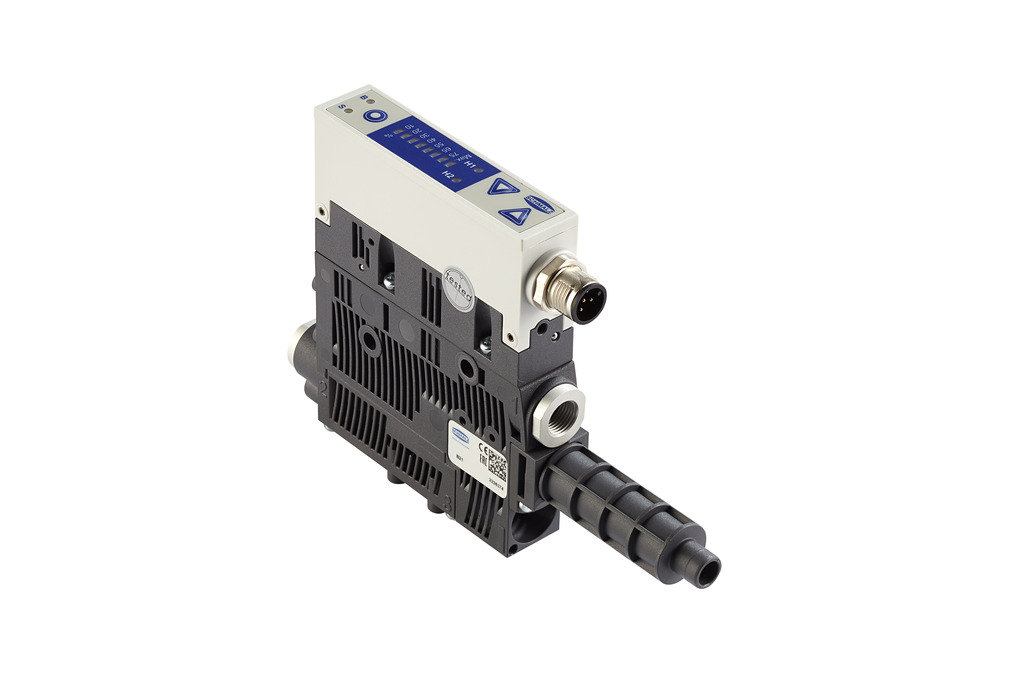

SCPS-UHV-HD 11 G02 NO NPN

Art-Nr.: 10.02.02.06289

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.1 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	27.8 (l/min)
Luftverbrauch Saugen	37.5 (l/min)
Schalldruckpegel frei	68 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos offen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 11 G02 NC NPN

Art-Nr.: 10.02.02.06287

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	1.1 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	27.8 (l/min)
Luftverbrauch Saugen	37.5 (l/min)
Schalldruckpegel frei	68 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos geschlossen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 07 G02 NO PNP

Art-Nr.: 10.02.02.06286

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	0.7 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	13 (l/min)
Luftverbrauch Saugen	17.2 (l/min)
Schalldruckpegel frei	62 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos offen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 07 G02 NO NPN

Art-Nr.: 10.02.02.06285

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	0.7 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	13 (l/min)
Luftverbrauch Saugen	17.2 (l/min)
Schalldruckpegel frei	62 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos offen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)

SCPS-UHV-HD 07 G02 NC PNP

Art-Nr.: 10.02.02.06284

Kompaktejektor mit spezieller Düsentechnologie für erhöhtes Vakuumniveau

Bauform Kompaktejektoren	HD
Düsendurchmesser	0.7 (mm)
Anschluss	G1/8"(1)-G1/8"(2)
Saugvermögen (max.)	13 (l/min)
Luftverbrauch Saugen	17.2 (l/min)
Schalldruckpegel frei	62 (dB(A))
Druckbereich (Betriebsdruck) [bar]	3,0 ... 6,0 bar
Max. Vakuum	-910 (mbar)
Steuerung Ventil	Stromlos geschlossen
Funktionsweise Ejektor	Digitale Luftsparfunktion
Schutzart IP	IP 65 (mit Stecker)
