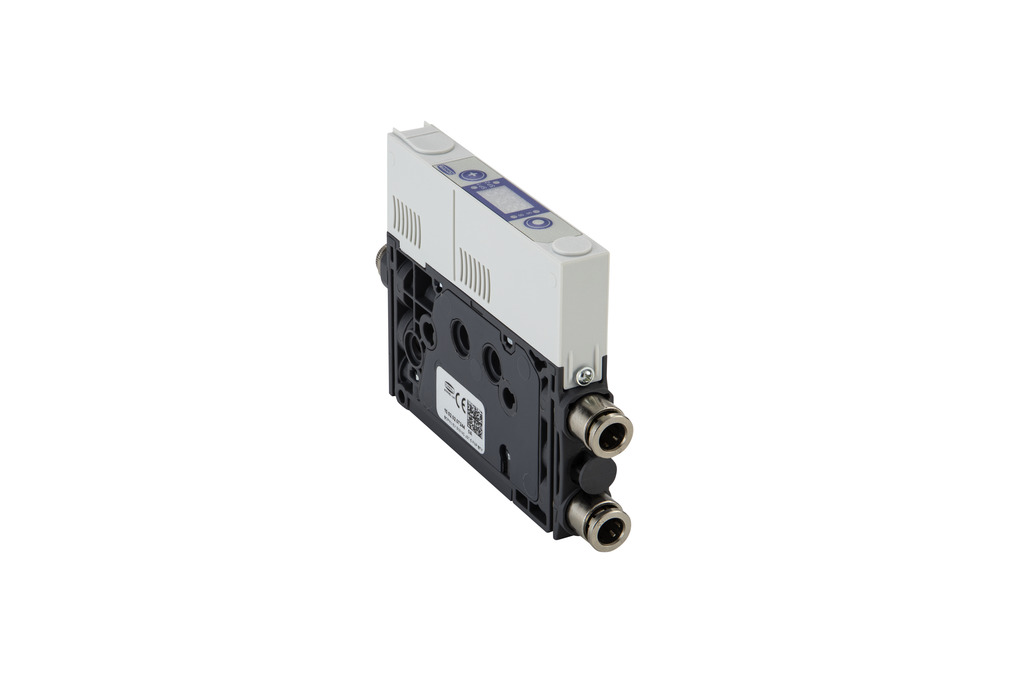

Minikompaktventil SCPM EV

Max. Durchfluss: 33 l/min

Direkt zu den Produkten

Ventil mit automatischem internen Abblasen für reduzierten Verdrahtungsaufwand

Integrierte Ventil- und Sensorfunktionalitäten zur schnellen Inbetriebnahme

Intelligente Ventile zur Überwachung von Evakuierungszeit und Leckage in Vakuum-Systemen

Aufbau

Minimaler Footprint durch kompakten Grundkörper aus hochfestem Kunststoff mit individuellem Steuermodul (7)
3-stelliges Display mit Zwei-Tasten-Bedienung und elektrischem Anschluss M8, 6-poliger Stecker (6)
Pneumatikventile wahlweise integriert (6) oder direkt montiert (5) für die Schaltfunktion NO oder NC
Schraube zur Einstellung der Abblasfunktion (4)
Druckluftanschluss (1) zur Vorsteuerung und Vakuum-Anschluss (2)

Technische Daten

Nenndurchfluss: 2 m³/h (33 l/min)
Grundkörper aus Kunststoff

Dokumentation

In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.

Dokumente	Sprache
Produktfamilienübersicht	Deutsch

Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.

Dokumente	Sprache
Produktfamilienübersicht	Englisch

1 - 10 von 12 Ergebnissen

SCPMb EV S09 NO A16

Art-Nr.: 10.02.02.06220

Minikompaktventil zur Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos offen
Schutzart IP	IP 40 (mit Stecker)

SCPMb EV S09 NC A13

Art-Nr.: 10.02.02.06219

Minikompaktventil zur Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos geschlossen
Schutzart IP	IP 40 (mit Stecker)

SCPMc EV S09 NC M8-6 PNP ABA

Art-Nr.: 10.02.02.06211

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos geschlossen
Elektrischer Anschluss	Stecker M8, 6-polig
Bauart Vakuumschalter	PNP schaltend
Schutzart IP	IP 40

SCPMc EV S09 NO M8-6 PNP ABB

Art-Nr.: 10.02.02.06217

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos offen
Elektrischer Anschluss	Stecker M8, 6-polig
Bauart Vakuumschalter	PNP schaltend
Schutzart IP	IP 40

SCPMc EV S09 NO M8-6 NPN BT1

Art-Nr.: 10.02.02.06222

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos offen
Elektrischer Anschluss	Stecker M8, 6-polig
Bauart Vakuumschalter	NPN schaltend
Schutzart IP	IP 40

SCPMc EV S09 NC M8-6 NPN BTU

Art-Nr.: 10.02.02.06221

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos geschlossen
Elektrischer Anschluss	Stecker M8, 6-polig
Bauart Vakuumschalter	NPN schaltend
Schutzart IP	IP 40

SCPMc EV S09 NO JST-5 PNP BT2

Art-Nr.: 10.02.02.07243

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos offen
Elektrischer Anschluss	Stecker JST, 5 polig
Bauart Vakuumschalter	PNP schaltend
Schutzart IP	IP 40 (mit Stecker)

SCPMc EV S09 NO JST-5 NPN BT3

Art-Nr.: 10.02.02.07245

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos offen
Elektrischer Anschluss	Stecker JST, 5 polig
Bauart Vakuumschalter	NPN schaltend
Schutzart IP	IP 40 (mit Stecker)

SCPMc EV S09 NC JST-5 PNP BTY

Art-Nr.: 10.02.02.07244

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos geschlossen
Elektrischer Anschluss	Stecker JST, 5 polig
Bauart Vakuumschalter	PNP schaltend
Schutzart IP	IP 40 (mit Stecker)

SCPMc EV S09 NC JST-5 NPN BT0

Art-Nr.: 10.02.02.07246

Minikompaktventil zur intelligenten Steuerung und Regelung von Vakuumsystemen

Düsengröße	Externe Vakuumpumpe
Anschluss	Schlauch D6(1A)-D4(1)-D6(2)
Saugvermögen (max.)	33 (l/min)
Druckbereich (Betriebsdruck) [bar]	4,0 ... 6,0 bar
Steuerung Ventil	Stromlos geschlossen
Elektrischer Anschluss	Stecker JST, 5 polig
Bauart Vakuumschalter	NPN schaltend
Schutzart IP	IP 40 (mit Stecker)
