VCBL-K2 130x30x100 Q
Art-Nr.: 10.01.12.00854
Blocksauger für 2-Kreis Konsole Schmalz
| Abmessung (LxB) | 130 x 30 |
| Abmessung Saugplatte unten | 140x115 mm |
| Höhe H | 100 (mm) |
| Anordnung | quer |

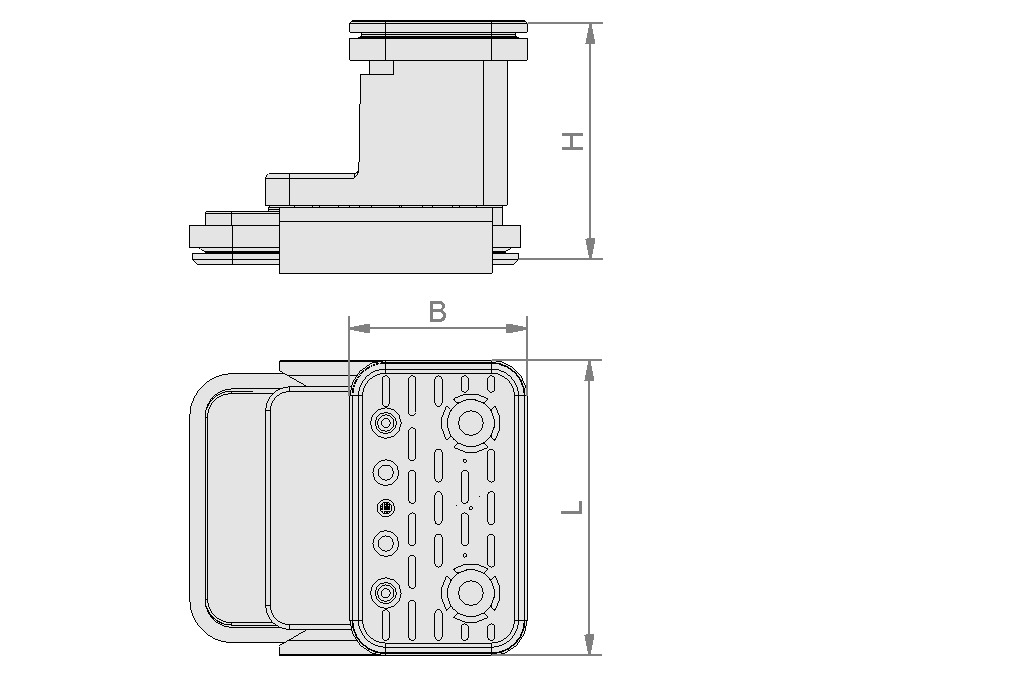

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 30 mm |
| H | 100 mm |
| H2 | 63 mm |
| L | 130 mm |
| L1 | 140 mm |
| L2 | 101 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Abmessung Saugplatte unten | 140x115 mm |
| Gewicht | 0,63 kg |
Dokumentation
Dokumentation
Ersatzteile
VCSP-U 140x115x16.5 VCBL-K2 TPE10.01.12.00798Saugplatte für Blocksauger unten
| Länge L | 140 (mm) |
| Breite B | 115 (mm) |
| Höhe H | 16.5 (mm) |
REIB-PL 116x19.5x5.5 TPE10.01.12.00805Reibplatte
| Verwendung Konstruktion | Blocksauger |
| Länge L | 116 (mm) |
| Breite B | 19.5 (mm) |
| Höhe H | 5.5 (mm) |
| Baugröße | 130x30 |
