FG 88 NK-45 N019
Art-Nr.: 10.01.06.00460
Balgsauger (rund) für besonders unebene Werkstücke
| Baugröße | 88 |
| Saugerwerkstoff | Naturkautschuk NK |
| Materialhärte [Shore A] | 45 (Shore A) |
| Faltenanzahl | 2.5 |

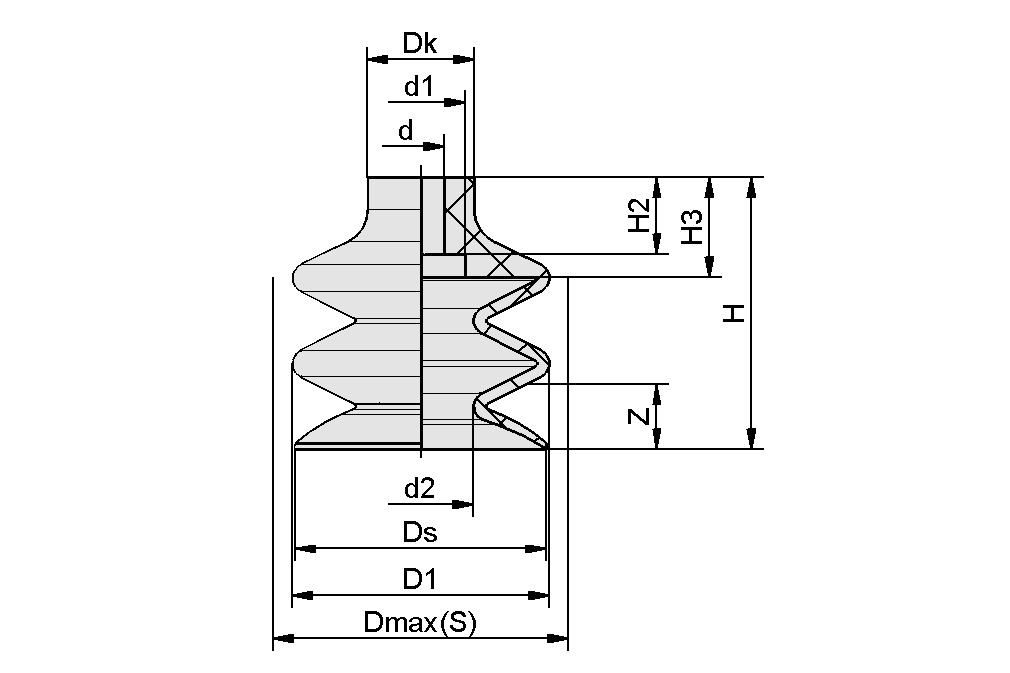

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d | 11,7 mm |
| d1 | 25 mm |
| d2 | 29,3 mm |
| D1 | 88,2 mm |
| Dk | 24,7 mm |
| Dmax(S) | 95,5 mm |
| Ds | 89 mm |
| H | 86,5 mm |
| H2 | 19,7 mm |
| H3 | 26 mm |
| Z (Hub) | 34 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 40,46 N |
| Abreißkraft | 286 N |
| Volumen | 143,67 cm³ |
| Werkstückradius min. (konvex) | 100 mm |
| Baugröße | 88 |
| Nippelfamilie | N 019 |
| Faltenanzahl | 2,5 |
| Saugerwerkstoff | Naturkautschuk NK |
| Materialhärte [Shore A] | 45 Shore A |
| Gewicht | 146,5 g |
| Produktfamilie | FG |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Zubehör
SA-NIP N019 G1/4-AG DN82010.01.06.01959Saugeranschlussnippel
| Nippelfamilie | N 019 |
| Gewinde G1 | G1/4"-AG |
| Länge L1 | 40 (mm) |
| Einbaulänge | 6 (mm) |
| Nenndurchmesser dn | 8.2 (mm) |
| SW2 | 8 (mm) |
| Normteilewerkstoff | Aluminium |
SA-NIP N019 G1/4-IG DN82010.01.06.01960Saugeranschlussnippel
| Nippelfamilie | N 019 |
| Gewinde G1 | G1/4"-IG |
| Länge L1 | 38 (mm) |
| Einbaulänge | 15 (mm) |
| Nenndurchmesser dn | 8.2 (mm) |
| SW2 | 8 (mm) |
| Normteilewerkstoff | Aluminium |
