FG 14 SI-55 N016 SO
Art-Nr.: 10.01.06.01063
Balgsauger (rund) für besonders unebene Werkstücke
| Baugröße | 14 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 55 (Shore A) |
| Materialeigenschaft | FDA-fähig |
| Faltenanzahl | 2.5 |

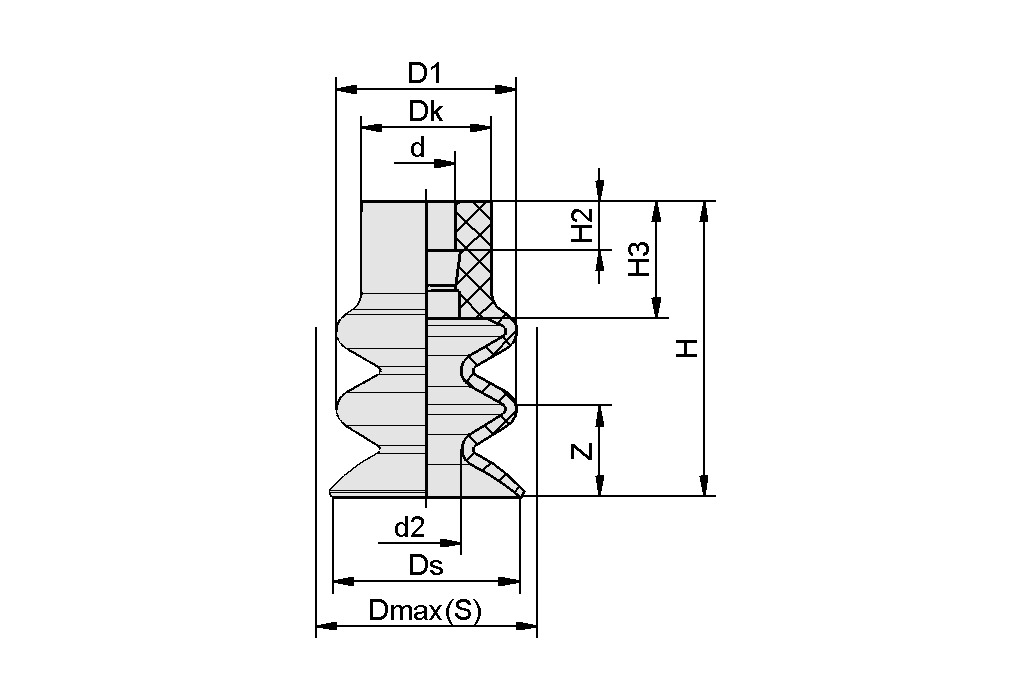

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d | 5 mm |
| d2 | 8,7 mm |
| D1 | 13,7 mm |
| Dk | 10 mm |
| Dmax(S) | 14,5 mm |
| Ds | 13,7 mm |
| H | 18,5 mm |
| H2 | 9,3 mm |
| H3 | 9,3 mm |
| Z (Hub) | 4 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 3,57 N |
| Abreißkraft | 5 N |
| Volumen | 0,87 cm³ |
| Baugröße | 14 |
| Nippelfamilie | N 016 |
| Faltenanzahl | 2,5 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 55 Shore A |
| Produktfamilie | FG |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Zubehör
SA-NIP N016 G1/8-AG DN35010.01.06.05735Saugeranschlussnippel
| Nippelfamilie | N 016 |
| Gewinde G1 | G1/8"-AG |
| Länge L1 | 20 (mm) |
| Einbaulänge | 6 (mm) |
| Nenndurchmesser dn | 3.5 (mm) |
| Normteilewerkstoff | Aluminium |
SA-NIP N016 G1/8-IG DN35010.01.06.05731Saugeranschlussnippel
| Nippelfamilie | N 016 |
| Gewinde G1 | G1/8"-IG |
| Länge L1 | 18.5 (mm) |
| Einbaulänge | 12 (mm) |
| Nenndurchmesser dn | 3.5 (mm) |
| Normteilewerkstoff | Aluminium |
SA-NIP N016 M5-AG DN25010.01.06.00123Saugeranschlussnippel
| Nippelfamilie | N 016 |
| Gewinde G1 | M5-AG |
| Länge L1 | 16 (mm) |
| Einbaulänge | 5 (mm) |
| Nenndurchmesser dn | 2.5 (mm) |
| Normteilewerkstoff | Aluminium |
SA-NIP N016 M5-IG DN25010.01.06.03384Saugeranschlussnippel
| Gewinde G1 | M5-IG |
| Einbaulänge | 10 (mm) |
| Normteilewerkstoff | Aluminium |
