SAB 100 NBR-60 G1/4-IG
Art-Nr.: 10.01.06.00853

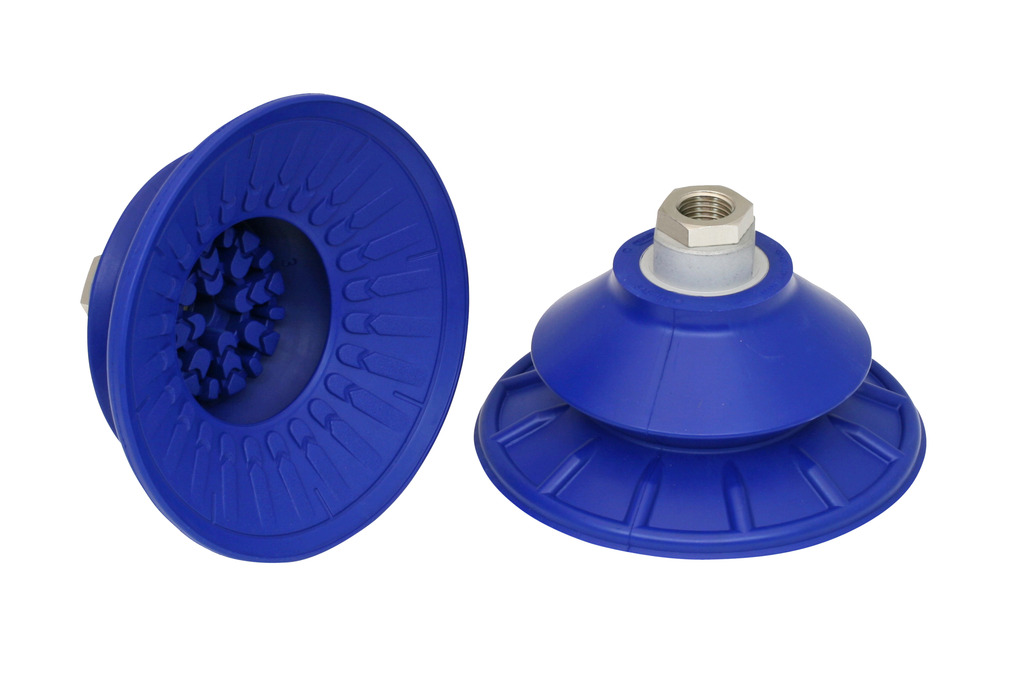

Balgsauggreifer (rund) für höchste Dynamik auf gewölbten sowie geölten Oberflächen
| Baugröße | 100 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 (Shore A) |
| Nippelwerkstoff | Messing vernickelt |
| Anschluss | G1/4-IG |
| Faltenanzahl | 1.5 |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| dn | 6 mm |
| D1 | 77 mm |
| Dmax(S) | 110 mm |
| Ds | 100,8 mm |
| G1 | G1/4"-IG |
| H | 61,8 mm |
| LG1 | 20 mm |
| SW1 | 22 mm |
| Z (Hub) | 25,8 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 190 N |
| Abreißkraft | 357 N |
| Querkraft | 295 N |
| Querkraft geölte Oberfläche | 214 N |
| Volumen | 115 cm³ |
| Werkstückradius min. (konvex) | 90 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Baugröße | 100 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 101,9 g |
| Produktfamilie | SAB |
| Faltenanzahl | 1,5 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
