SPB1 40 ED-65 G1/4-IG
Art-Nr.: 10.01.06.03499

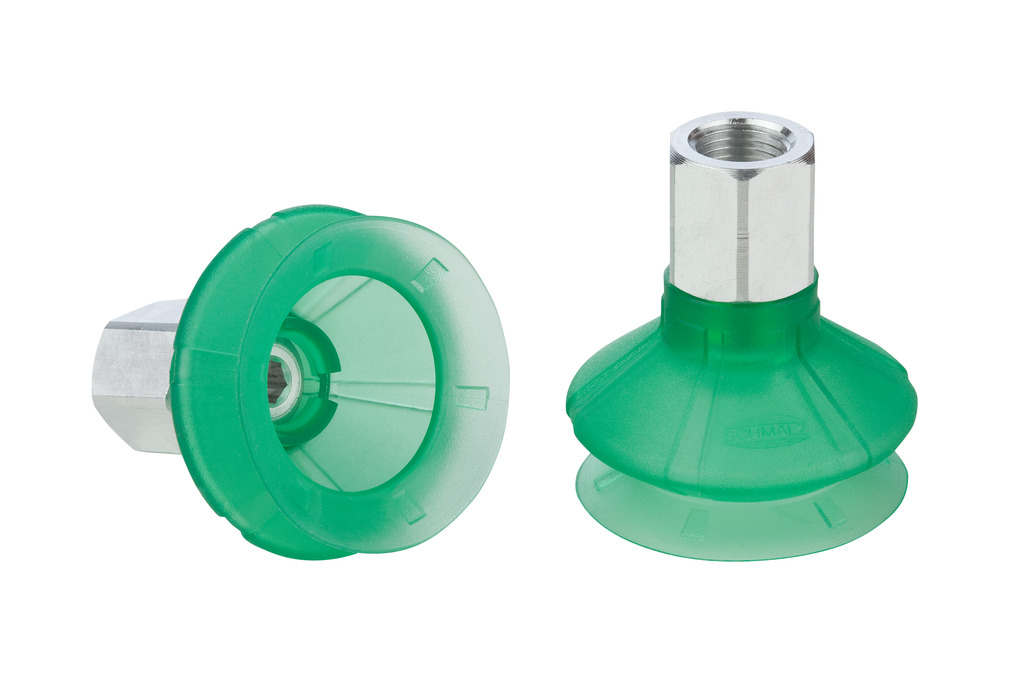

Balgsauggreifer (rund) für besonders unebene Werkstücke
| Baugröße | 40 |
| Saugerwerkstoff | Elastodur ED |
| Materialhärte [Shore A] | 65 (Shore A) |
| Gewinde G1 | G1/4"-IG |
| Faltenanzahl | 1.5 |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d2 | 26,1 mm |
| dn | 6,1 mm |
| Dmax(S) | 48 mm |
| Ds | 41,4 mm |
| G1 | G1/4"-IG |
| H | 47,2 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z (Hub) | 16 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 35,9 N |
| Abreißkraft | 46,8 N |
| Querkraft | 24,8 N |
| Volumen | 18,33 cm³ |
| Werkstückradius min. (konvex) | 40 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Baugröße | 40 |
| Faltenanzahl | 1,5 |
| Saugerwerkstoff | Elastodur ED |
| Materialhärte [Shore A] | 65 Shore A |
| Gewicht | 22,9 g |
| Produktfamilie | SPB1 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SC 050 G1/4-IG MOD10.01.06.02488Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 050 |
| Anschluss | G1/4"-IG |
| Länge L1 | 26.5 (mm) |
| Einbaulänge | 17.2 (mm) |
| Nenndurchmesser dn | 6.1 (mm) |
SPB1 40 ED-65 SC05010.01.06.02455Balgsauger (rund) mit 1,5 Falten für
höchste Dynamik auf Kartonagen und
eigenstabilen Verpackungen
| Baugröße | 40 |
| Saugerwerkstoff | Elastodur ED |
| Materialhärte [Shore A] | 65 (Shore A) |
| Faltenanzahl | 1.5 |
Zubehör
SIEB 17.5x0.8 MS-A2 280 0.28/0.1610.07.01.00308Sieb schützt das Vakuumsystem vor
Verschmutzung
| Außendurchmesser D | 17.5 (mm) |
| Länge L | 0.8 (mm) |
| Normteilewerkstoff | Messing / Edelstahl |
| Filterfeinheit | 280 (µm) |
| Maschenweite | 0.28 (mm) |
| Drahtdurchmesser | 0.16 (mm) |
SPI 33 PA SPB1-4010.01.06.03387Einlegescheibe für Sauggreifer
zur Verhinderung von
Deformation des Werkstücks
| Baugröße | 33 |
| Normteilewerkstoff | Polyamid |
| Verwendung | SPB1-40 |
