SAF 80 NBR-60 G1/4-IG
Art-Nr.: 10.01.01.10690

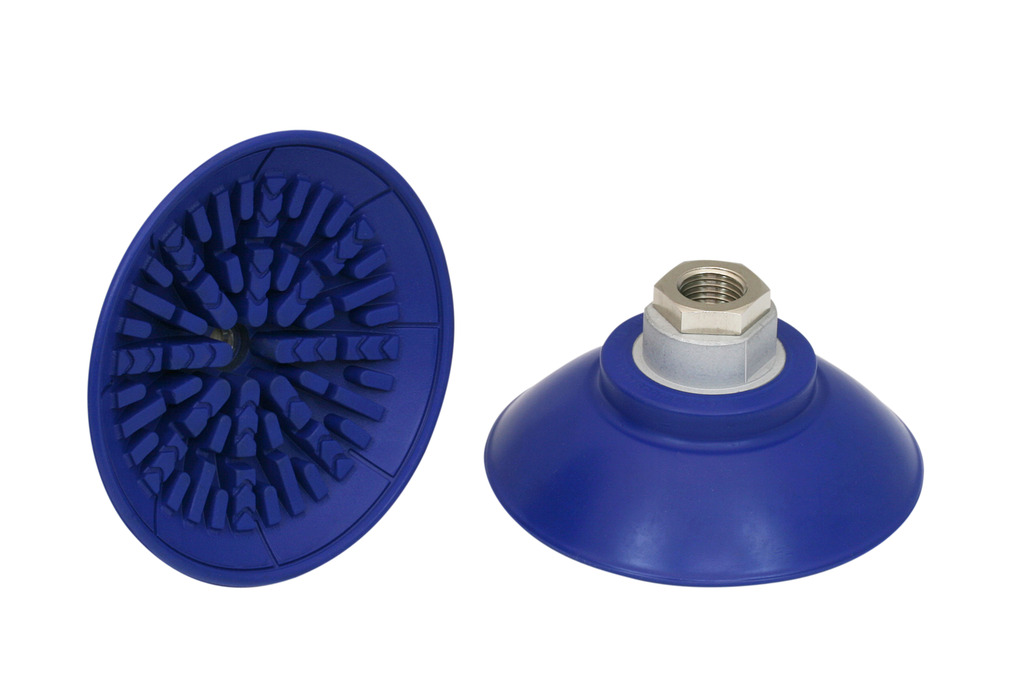

Sauggreifer in flacher Ausführung (rund) für höchste Dynamik auf glatten sowie geölten Oberflächen
| Baugröße | 80 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 (Shore A) |
| Nippelwerkstoff | Messing vernickelt |
| Anschluss | G1/4-IG |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| dn | 6 mm |
| Dmax(S) | 89 mm |
| Ds | 83 mm |
| G1 | G1/4"-IG |
| H | 40 mm |
| LG1 | 20 mm |
| SW1 | 22 mm |
| Z (Hub) | 7,6 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 272 N |
| Querkraft | 205 N |
| Querkraft geölte Oberfläche | 180 N |
| Volumen | 36,7 cm³ |
| Werkstückradius min. (konvex) | 100 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Baugröße | 80 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 56,2 g |
| Faltenanzahl | 0 |
| Produktfamilie | SAF |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Zubehör
SU 8010.01.01.12839Sauggreifer-Überzug
| Baugröße | 80 |
| Spannbereich [mm] | 80,0 ... 100,0 mm |
| Temperaturbeständigkeit | 80 (°C) |
