SUF 5 HT1-60 SC020
Art-Nr.: 10.01.01.13984
Sauger (rund, flach) für die prozesssichere Handhabung von glatten o. leicht rauen Oberflächen
| Baugröße | 5 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |

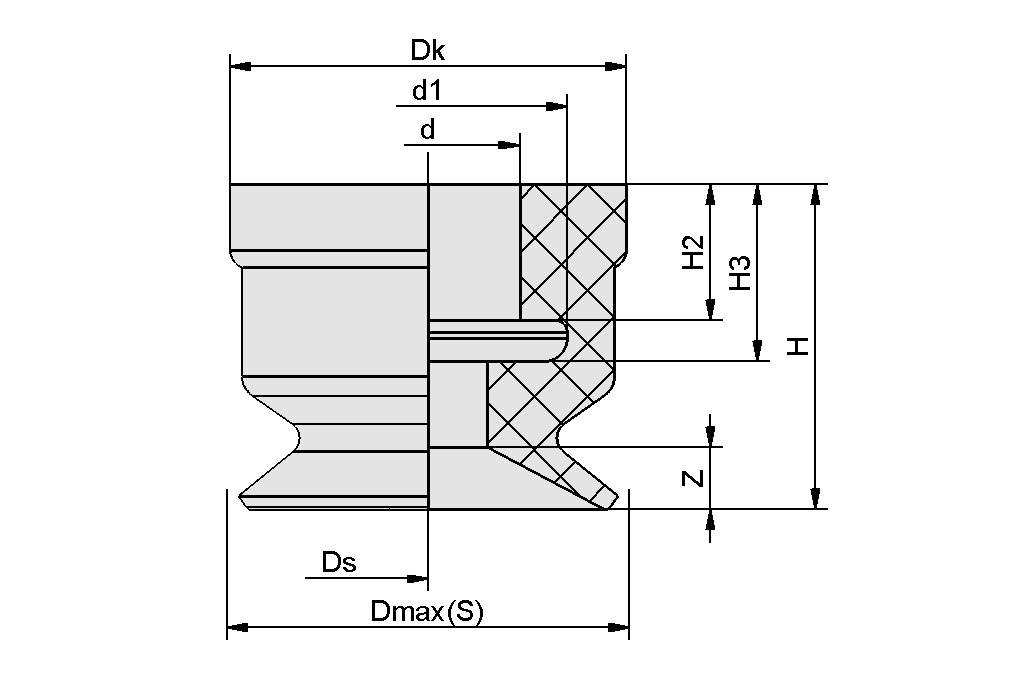

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d1 | 4,7 mm |
| d | 3,1 mm |
| Dk | 6,7 mm |
| Dmax(S) | 5,7 mm |
| Ds | 5 mm |
| H | 5,5 mm |
| H2 | 2,3 mm |
| H3 | 3 mm |
| Z (Hub) | 0,5 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 0,9 N |
| Abreißkraft | 0,9 N |
| Volumen | 0,01 cm³ |
| Werkstückradius min. (konvex) | 8 mm |
| Baugröße | 5 |
| Schnittstelle Nippelfamilie | SC020 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 0,1 g |
| Produktfamilie | SUF |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Zubehör
SC 020 M5-AG10.01.06.04273Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 020 |
| Vakuum-Anschluss | M5-AG |
| Einbaulänge | 5 (mm) |
| Nenndurchmesser dn | 1.8 (mm) |
SC 020 M5-IG10.01.06.04306Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 020 |
| Vakuum-Anschluss | M5-IG |
| Einbaulänge | 8.7 (mm) |
| Nenndurchmesser dn | 1.8 (mm) |
