SPU 210 NBR-55 G1/2-IG AE
Art-Nr.: 10.01.01.01151

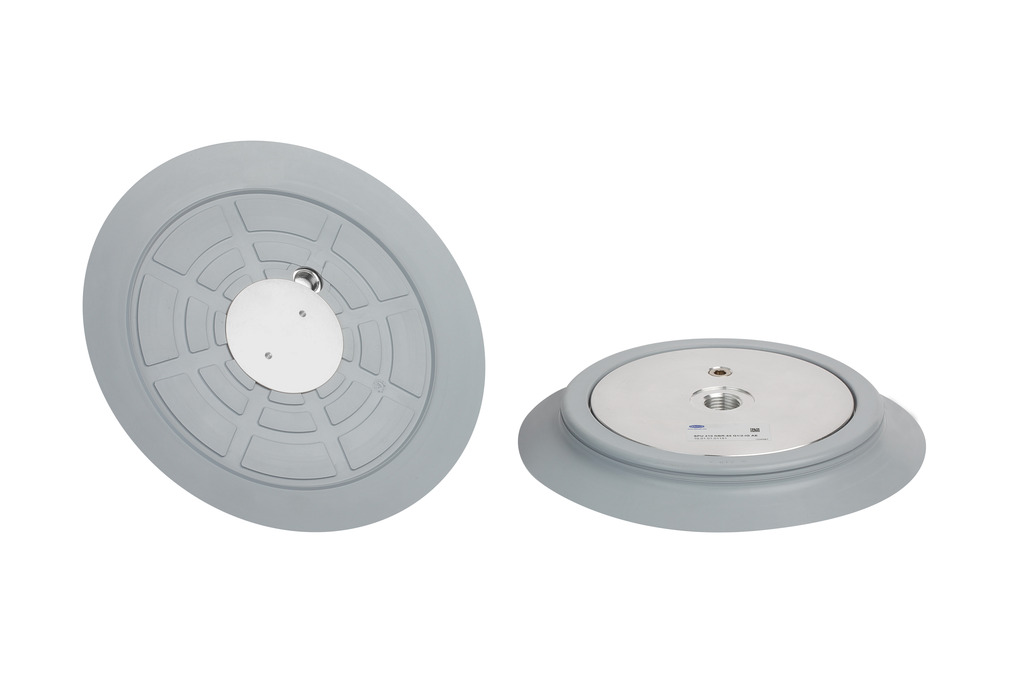

Saugplatte (rund), universell für glatte und leicht raue Oberflächen
| Baugröße | 210 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 (Shore A) |
| Anschluss | G1/2"-IG |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d | 34 mm |
| d2 | 163 mm |
| d3 | 138 mm |
| Dmax(S) | 220 mm |
| Ds | 210 mm |
| G1 | G1/2"-IG |
| G2 | G1/4"-IG |
| H | 25,5 mm |
| H1 | 27 mm |
| L2 | 36,5 mm |
| LG1 | 13,5 mm |
| LG2 | 15 mm |
| Z (Hub) | 8 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 1.870 N |
| Saugkraft d2 | 1.250 N |
| Volumen | 194 cm³ |
| Schlauchinnendurchmesser (empf.) d | 12 mm |
| Baugröße | 210 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 Shore A |
| Gewicht | 870 g |
| Faltenanzahl | 0 |
| Produktfamilie | SPU |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
DR-SPU 210 NBR-5510.01.01.01089Dichtring für Saugplatte SPU
| Baugröße | 210 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 (Shore A) |
Zubehör
SU 21010.01.01.12439Sauggreifer-Überzug
| Baugröße | 210 |
| Spannbereich [mm] | 210,0 ... 220,0 mm |
| Temperaturbeständigkeit | 80 (°C) |
