FSG 32 HT1-60 G1/4-AG
Art-Nr.: 10.01.06.01241
Balgsauggreifer (rund) für besonders unebene Werkstücke
| Baugröße | 32 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | G1/4"-AG |
| Faltenanzahl | 2.5 |
| Vakuum-Anschluss | G1/4"-AG |

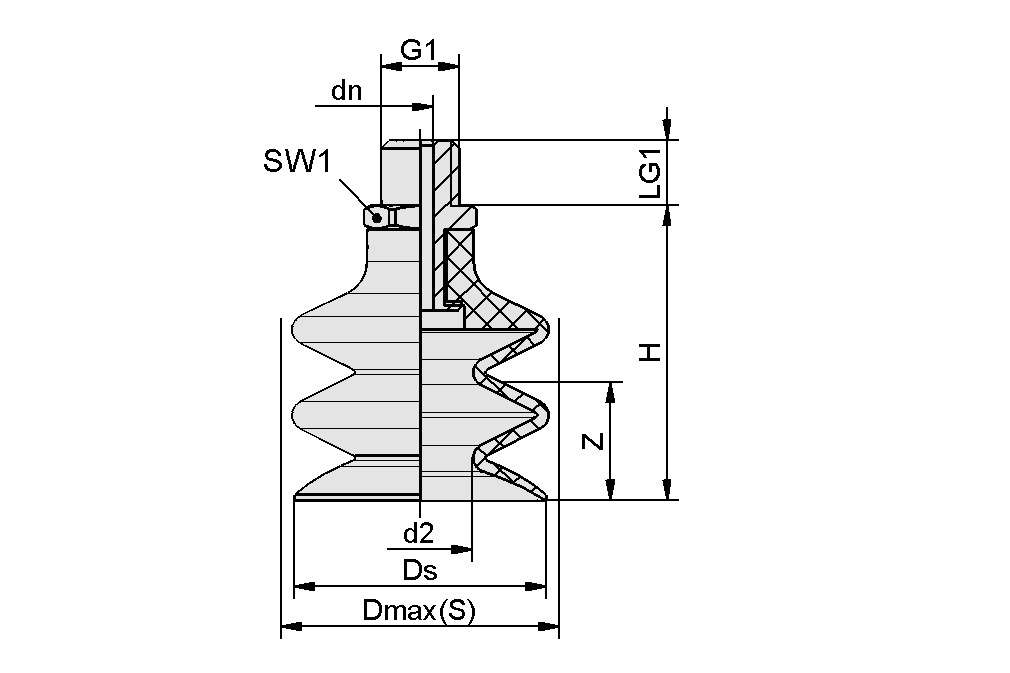

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d2 | 16 mm |
| dn | 4,4 mm |
| Dmax(S) | 33,5 mm |
| Ds | 32 mm |
| G1 | G1/4"-AG |
| H | 41,5 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z (Hub) | 15 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 Shore A |
| Baugröße | 32 |
| Faltenanzahl | 2,5 |
| Anschluss | G1/4-AG |
| Werkstückradius min. (konvex) | 35 mm |
| Volumen | 9,77 cm³ |
| Saugkraft (-600mbar) | 12,06 N |
| Abreißkraft | 36,9 N |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Gewicht | 17 g |
| Produktfamilie | FSG |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SA-NIP N018 G1/4-AG DN44010.01.06.01065Saugeranschlussnippel
| Nippelfamilie | N 018 |
| Gewinde G1 | G1/4"-AG |
| Länge L1 | 28.8 (mm) |
| Einbaulänge | 4 (mm) |
| Nenndurchmesser dn | 4.4 (mm) |
| SW2 | 5 (mm) |
| Normteilewerkstoff | Aluminium |
FG 32 HT1-60 N01810.01.06.01254Balgsauger (rund) für besonders
unebene Werkstücke
| Baugröße | 32 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Faltenanzahl | 2.5 |
Zubehör
DR 32/19x2 MOS SI-1510.01.06.02615Dichtring aus Spezialschaum
zur optimalen Abdichtung auf
strukturierten Oberflächen
| Außendurchmesser D | 32 (mm) |
| Innendurchmesser d | 19 (mm) |
| Höhe H | 2 (mm) |
| Dichtmaterial | Silikon SI |
| Materialhärte [Shore A] | 15 (Shore A) |
FD 27 12010.01.06.02571Filterscheibe
| Außendurchmesser D | 27 (mm) |
| Filterfeinheit | 120 (µm) |
| Verwendung Konstruktion | Balgsauggreifer |
| Baugröße | FG 32 |
SPI 32 PEEK10.01.06.03287Einlegscheibe für Sauggreifer
für die abdruckfreie Handhabung
von sensiblen Werkstücken
| Baugröße | 32 |
| Normteilewerkstoff | Polyetheretherketon |
SU 3010.01.01.12889Sauggreifer-Überzug
| Baugröße | 30 |
| Spannbereich [mm] | 27,0 ... 35,0 mm |
| Temperaturbeständigkeit | 80 (°C) |
