SPB4 40 SI-55 SC090
Art-Nr.: 10.01.06.02590
Balgsauger (rund) mit 4,5 Falten zur prozesssicheren Handhabung von Beutel und formlabilen Verpackungen
| Baugröße | 40 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 55 (Shore A) |
| Faltenanzahl | 4.5 |

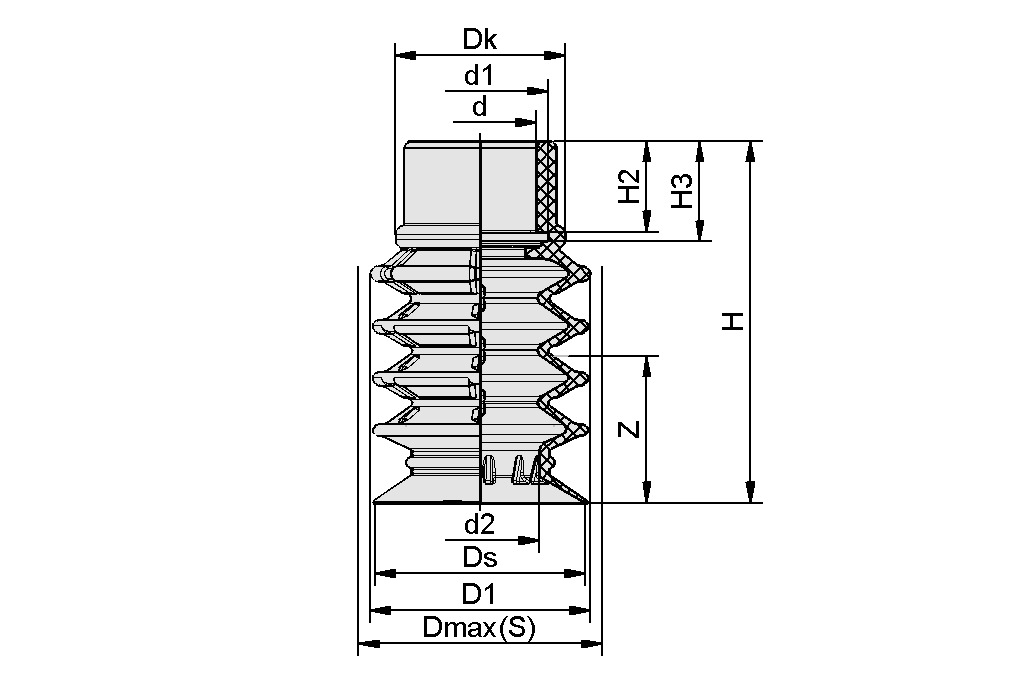

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d | 20 mm |
| d1 | 24,8 mm |
| d2 | 23 mm |
| D1 | 41 mm |
| Dk | 31 mm |
| Dmax(S) | 41,5 mm |
| Ds | 40,5 mm |
| H | 65,6 mm |
| H2 | 14 mm |
| H3 | 16 mm |
| Z (Hub) | 27 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft bei -200 mbar | 8,3 N |
| Saugkraft bei -400 mbar | 16,6 N |
| Saugkraft (-600mbar) | 25 N |
| Abreißkraft bei -200 mbar | 14,1 N |
| Abreißkraft bei -400 mbar | 23 N |
| Volumen | 35,74 cm³ |
| Baugröße | 40 |
| Nippelfamilie | SC 090 |
| Faltenanzahl | 4,5 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 55 Shore A |
| Gewicht | 18,6 g |
| Produktfamilie | SPB4 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Zubehör
SC 090 G1/2-AG10.01.06.02595Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/2"-AG |
| Länge L1 | 37.5 (mm) |
| Einbaulänge | 7.5 (mm) |
| Nenndurchmesser dn | 15 (mm) |
SC 090 G1/2-IG10.01.06.02596Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/2"-IG |
| Länge L1 | 37.5 (mm) |
| Einbaulänge | 21.5 (mm) |
| Nenndurchmesser dn | 15 (mm) |
SC 090 G1/4-AG10.01.06.02793Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/4"-AG |
| Länge L1 | 33.5 (mm) |
| Einbaulänge | 7.5 (mm) |
| Nenndurchmesser dn | 8 (mm) |
SC 090 G1/4-IG10.01.06.03273Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/4"-IG |
| Länge L1 | 37.5 (mm) |
| Einbaulänge | 21.5 (mm) |
| Nenndurchmesser dn | 11.4 (mm) |
SC 090 G1/8-AG10.01.06.03269Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/8"-AG |
| Länge L1 | 31 (mm) |
| Einbaulänge | 7.5 (mm) |
| Nenndurchmesser dn | 4 (mm) |
SC 090 G1/8-IG10.01.06.03272Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G1/8"-IG |
| Länge L1 | 37.5 (mm) |
| Einbaulänge | 21.5 (mm) |
| Nenndurchmesser dn | 8.6 (mm) |
SC 090 G3/8-AG10.01.06.02791Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G3/8"-AG |
| Länge L1 | 33.5 (mm) |
| Einbaulänge | 7.5 (mm) |
| Nenndurchmesser dn | 10.3 (mm) |
SC 090 G3/8-IG10.01.06.03274Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 090 |
| Vakuum-Anschluss | G3/8"-IG |
| Länge L1 | 37.5 (mm) |
| Einbaulänge | 21.5 (mm) |
| Nenndurchmesser dn | 15 (mm) |
SIEB 19.5x1 MS-A2 10310.07.01.00321Sieb schützt das Vakuumsystem vor
Verschmutzung
| Außendurchmesser D | 19.5 (mm) |
| Länge L | 1 (mm) |
| Normteilewerkstoff | Messing / Edelstahl |
| Filterfeinheit | 103 (µm) |
SPI 32 PE SPB4-4010.01.06.02856Einleger zur Versteifung und
gegen Verdrehung des Saugers
| Baugröße | 32 |
| Normteilewerkstoff | Polyethylen |
| Verwendung | SPB4-40 |
SSB 20-32 ST-VZ10.07.10.00003Schlauchschelle zur Sicherung von
glatten Schlauchleitungen
| Spannbereich [mm] | 20,0 ... 32,0 mm |
| Normteilewerkstoff | Stahl |
| Oberfläche | verzinkt |
