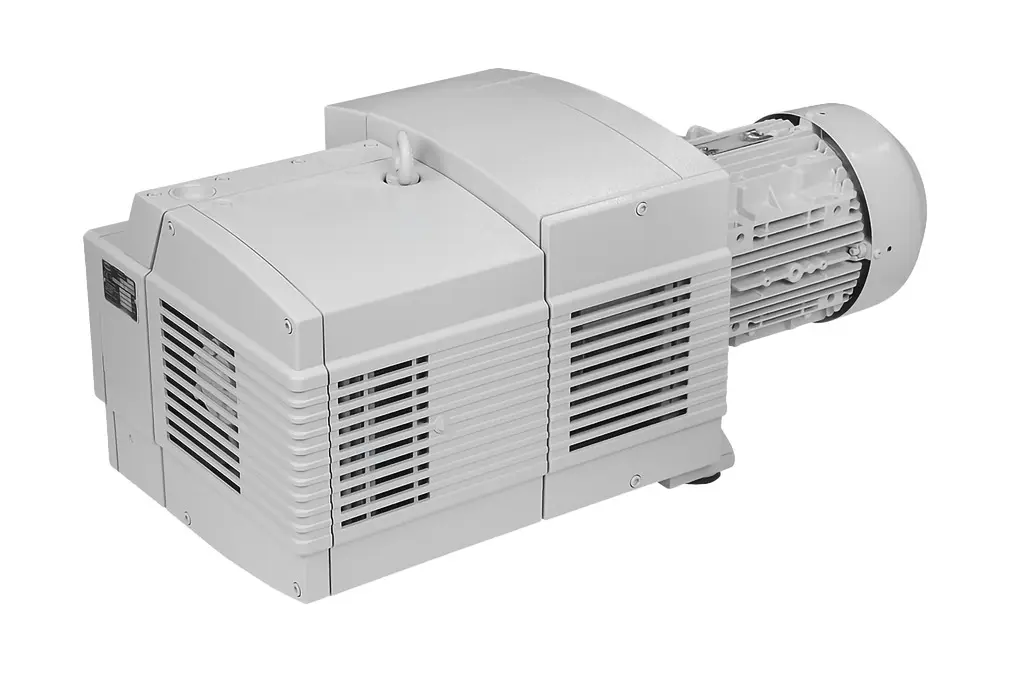

EVE-TR-X 80 AC3 IE3-TYP3 F-VB
Art-Nr.: 10.03.01.00422
Trockenläufer Pumpe mit konstanter Saugleistung, robust u. wartungsarm, extra lange Standzeit, Dauerbetrieb
| Stromtyp | Drehstrom |
| Spannung bei 50 Hz | D200/Y350V ±10% (o. IE3) |
| Spannung bei 60 Hz | D220V/Y380-400V ±10% |
| Spannung 60 Hz | S069 |
| Spannung bei 60 Hz opt | D200/Y350V ±10% (o. IE3) |
| Saugvermögen (50 Hz) | 67 (m³/h) |
| Saugvermögen (60 Hz) | 78.5 (m³/h) |
| Schalldruckpegel bei 50 Hz | 72 (dB(A)) |
| Vakuum (50 Hz) | -900 (mbar) |
| Vakuum (60 Hz) | -900 (mbar) |
| Ausführung | IE3:JPN/KOR/BRA |
| mit | F-VB |
| Nennleistung bei 50 Hz | 2.2 (kW) |
| Nennleistung bei 60 Hz | 2.6 (kW) |
| Zulassung | UL/CSA |
| Gewicht | 87.5 (kg) |
| Zulassung | UL/CSA |

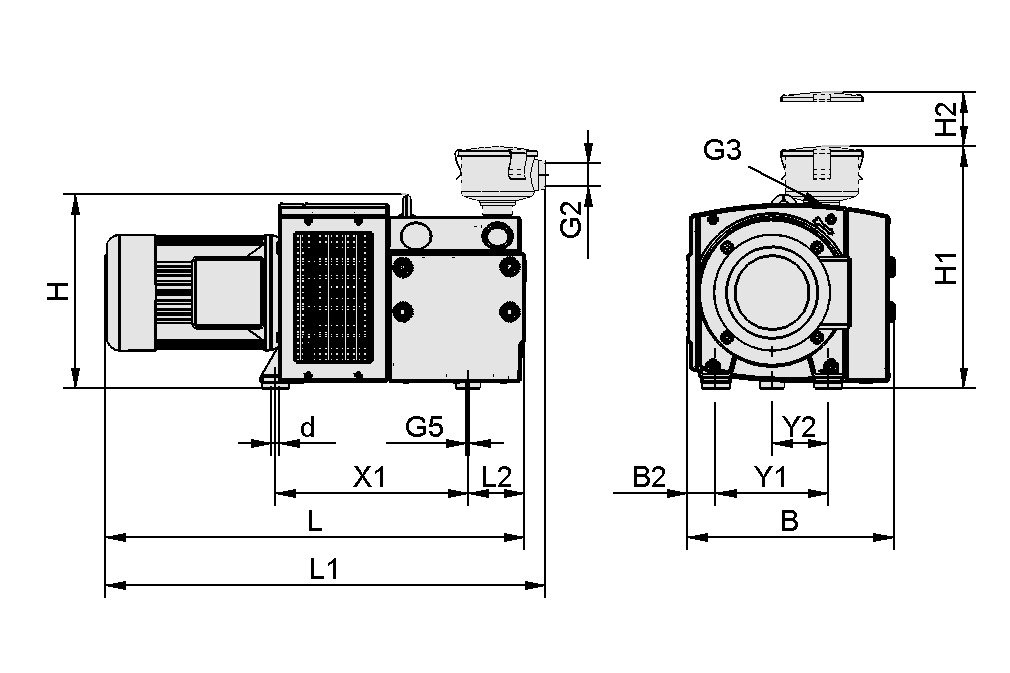

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 353 mm |
| B2 | 46 mm |
| d | 12 mm |
| G2 | G1-1/4"-IG |
| G3 | G1"-IG |
| G5 | M8-IG |
| H | 328 mm |
| H1 | 412,4 mm |
| H2 | 75 mm |
| L | 747 mm |
| L1 | 768,7 mm |
| L2 | 96 mm |
| X1 | 326 mm |
| Y1 | 190 mm |
| Y2 | 95 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugvermögen (50 Hz) | 67 m³/h |
| Saugvermögen (60 Hz) | 78,5 m³/h |
| Spannung bei 50 Hz | D200/Y350V ±10% (o. IE3) |
| Spannung bei 60 Hz | D220V/Y380-400V ±10% |
| Nennleistung bei 50 Hz | 2,2 kW |
| Nennleistung bei 60 Hz | 2,6 kW |
| Schalldruckpegel bei 50 Hz | 72 dB(A) |
| Gewicht | 87,5 kg |
| Schutzart IP | IP 55 |
| Stromart | AC3 |
| Produktfamilie | EVE-TR-X |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
VST EVE-TR-X-8010.03.01.00227Verschleißteilsatz Pumpe
| Verwendung Konstruktion | Pumpe EVE-TR-X |
| Baugröße | 80 |
| enthält | Kohlescheiber/Filter |
FILT-EINS EVE-TR-X-80/100/14010.03.01.00231Filtereinsatz (rund)
| Verwendung Konstruktion | Pumpe EVE-TR-X |
| Baugröße | 80/100/140 |
FILT-EINS EVE-TR-X-8010.03.01.00232Filtereinsatz (rund)
| Verwendung Konstruktion | Pumpe EVE-TR-X |
| Baugröße | 80 |
VST EVE-TR-X-8010.03.01.00227Verschleißteilsatz Pumpe
| Verwendung Konstruktion | Pumpe EVE-TR-X |
| Baugröße | 80 |
| enthält | Kohlescheiber/Filter |
Zubehör
SBB-EVE-ST-VZ10.04.04.00368Schalldämmbox zur Reduzierung des
Schalldruckpegels
| Normteilewerkstoff | Stahl |
| Oberfläche | verzinkt |
| Länge L | 798 (mm) |
| Breite B | 548 (mm) |
| Höhe H | 404 (mm) |
