FGA 43 SI-55 N018
Art-Nr.: 10.01.06.00127

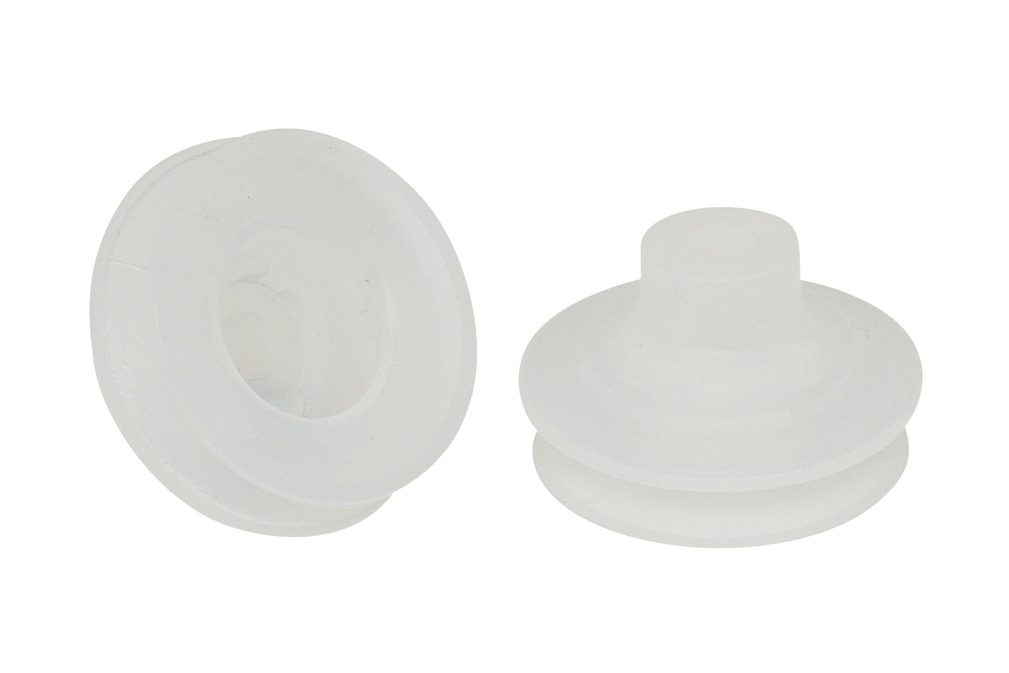

Balgsauger (rund) mit optimaler Anpassung auf unebenen Oberflächen
| Baugröße | 43 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 55 (Shore A) |
| Materialeigenschaft | FDA-fähig |
| Faltenanzahl | 1.5 |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d | 8 mm |
| d1 | 14,5 mm |
| d2 | 21,9 mm |
| D1 | 45,9 mm |
| Dk | 18 mm |
| Dmax(S) | 47,5 mm |
| Ds | 38 mm |
| H | 27,6 mm |
| H2 | 13 mm |
| H3 | 17,1 mm |
| Z (Hub) | 10 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Faltenanzahl | 1,5 |
| Saugkraft (-600mbar) | 22,8 N |
| Baugröße | 43 |
| Saugerwerkstoff | Silikon SI |
| Gewicht | 11,1 g |
| Werkstückradius min. (konvex) | 60 mm |
| Produktfamilie | FGA |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Zubehör
SA-NIP N018 G1/4-AG DN44010.01.06.01065Saugeranschlussnippel
| Nippelfamilie | N 018 |
| Gewinde G1 | G1/4"-AG |
| Länge L1 | 28.8 (mm) |
| Einbaulänge | 4 (mm) |
| Nenndurchmesser dn | 4.4 (mm) |
| 5 (mm) | |
| Normteilewerkstoff | Aluminium |
SA-NIP N018 G1/4-IG DN44010.01.06.01066Saugeranschlussnippel
| Nippelfamilie | N 018 |
| Gewinde G1 | G1/4"-IG |
| Länge L1 | 28.8 (mm) |
| Einbaulänge | 15 (mm) |
| Nenndurchmesser dn | 4.4 (mm) |
| 5 (mm) | |
| Normteilewerkstoff | Aluminium |
