FSG 14 SI-55 M5-AG

Art-Nr.: 10.01.06.00039

Balgsauggreifer (rund) für besonders unebene Werkstücke

Baugröße14
SaugerwerkstoffSilikon SI
Materialhärte [Shore A]55 (Shore A)
MaterialeigenschaftFDA-fähig
NippelwerkstoffAluminium
AnschlussM5-AG
Faltenanzahl2.5
Vakuum-AnschlussM5-AG

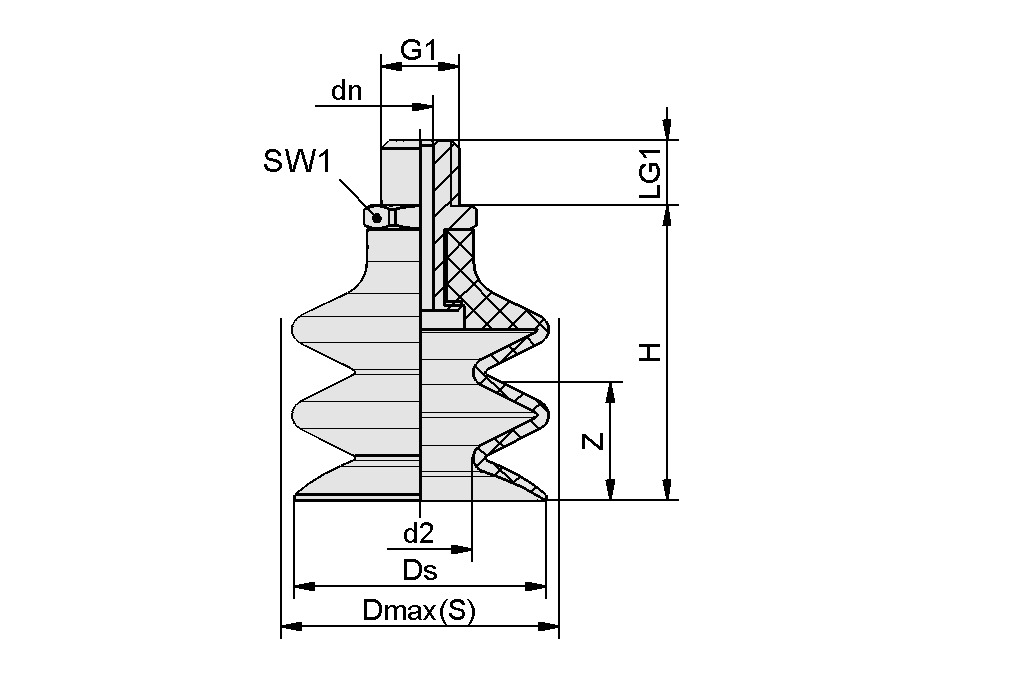

Konstruktionsdaten
Design image
Attribut Wert
d2 5,4  mm
dn 2,5  mm
Dmax(S) 15,5  mm
Ds 14,5  mm
G1 M5-AG
H 27,8  mm
LG1 5  mm
SW1 7  mm
Z (Hub) 9  mm
Hinweis: Zulässige Maßtoleranzen für Elastomerteile nach DIN ISO 3302-1 M3
Technische Daten
Attribut Wert
Saugerwerkstoff Silikon SI
Materialhärte [Shore A] 55  Shore A
Baugröße 14
Faltenanzahl 2,5
Anschluss M5-AG
Werkstückradius min. (konvex) 15  mm
Volumen 0,98  cm³
Saugkraft (-600mbar) 1,37  N
Abreißkraft 5,7  N
Schlauchinnendurchmesser (empf.) d 2  mm
Gewicht 2,6  g
Produktfamilie FSG
Hinweis: Saugkraft: Die Saugkraftangaben sind theoretische Werte bei -0,6 bar Vakuum sowie trockener, glatter und ebener Werkstückoberfläche - sie werden ohne Sicherheitsfaktoren angegeben Abreißkraft: Bei den Ausführungen in Naturkautschuk reduziert sich die Abreißkraft um ca. 40% Schlauchinnendurchmesser: Der empfohlene Schlauchdurchmesser bezieht sich auf eine Schlauchlänge von ca. 2 m
