Bestellhinweise

Der Sauggreifer FSG (Elastomerteil + Anschlussnippel) wird unmontiert (ab Durchmesser 32 mm montiert) geliefert. Die Lieferung besteht aus:

  • Sauger vom Typ FG – Elastomerteil, verfügbar in verschiedenen Durchmessern und Materialien
  • Anschlussnippel vom Typ SA-NIP – verfügbar mit verschiedenen Gewinden



Verfügbare Ersatzteile: Sauger FG, Anschlussnippel SA-NIP
Zurück zur Produktfamilie
Produktinformation
Bitte versuchen Sie es später erneut oder kontaktieren Sie Ihren lokalen Ansprechpartner.

FSG 12 SI-55 M5-AG

Art-Nr.: 10.01.06.00566

Balgsauggreifer (rund) für besonders unebene Werkstücke

Baugröße12
SaugerwerkstoffSilikon SI
Materialhärte [Shore A]55 (Shore A)
MaterialeigenschaftFDA-fähig
NippelwerkstoffAluminium
AnschlussM5-AG
Faltenanzahl2.5
Vakuum-AnschlussM5-AG

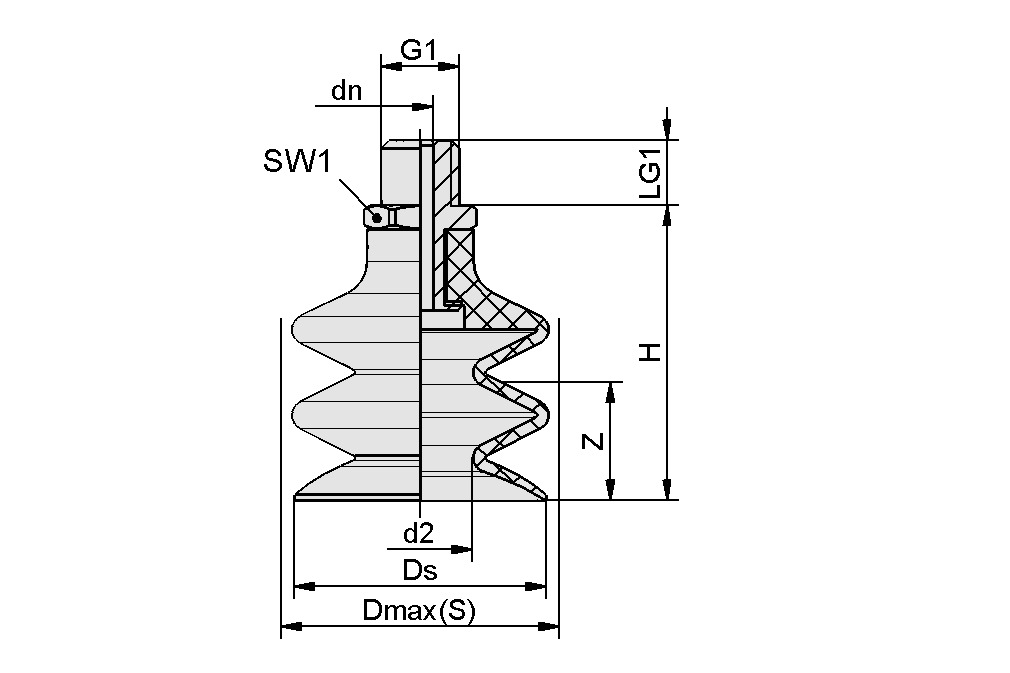

Konstruktionsdaten
Design image
Attribut Wert
d2 5  mm
dn 2,5  mm
Dmax(S) 13  mm
Ds 12  mm
G1 M5-AG
H 26  mm
LG1 5  mm
SW1 7  mm
Z (Hub) 7  mm
Hinweis: Zulässige Maßtoleranzen für Elastomerteile nach DIN ISO 3302-1 M3
Technische Daten
Attribut Wert
Saugerwerkstoff Silikon SI
Materialhärte [Shore A] 55  Shore A
Baugröße 12
Faltenanzahl 2,5
Anschluss M5-AG
Werkstückradius min. (konvex) 12,5  mm
Volumen 0,6  cm³
Saugkraft (-600mbar) 1,18  N
Abreißkraft 3,5  N
Schlauchinnendurchmesser (empf.) d 2  mm
Gewicht 2,2  g
Produktfamilie FSG
Hinweis: Saugkraft: Die Saugkraftangaben sind theoretische Werte bei -0,6 bar Vakuum sowie trockener, glatter und ebener Werkstückoberfläche - sie werden ohne Sicherheitsfaktoren angegeben Abreißkraft: Bei den Ausführungen in Naturkautschuk reduziert sich die Abreißkraft um ca. 40% Schlauchinnendurchmesser: Der empfohlene Schlauchdurchmesser bezieht sich auf eine Schlauchlänge von ca. 2 m
CAD Daten

CAD-Modell zum Download

Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
