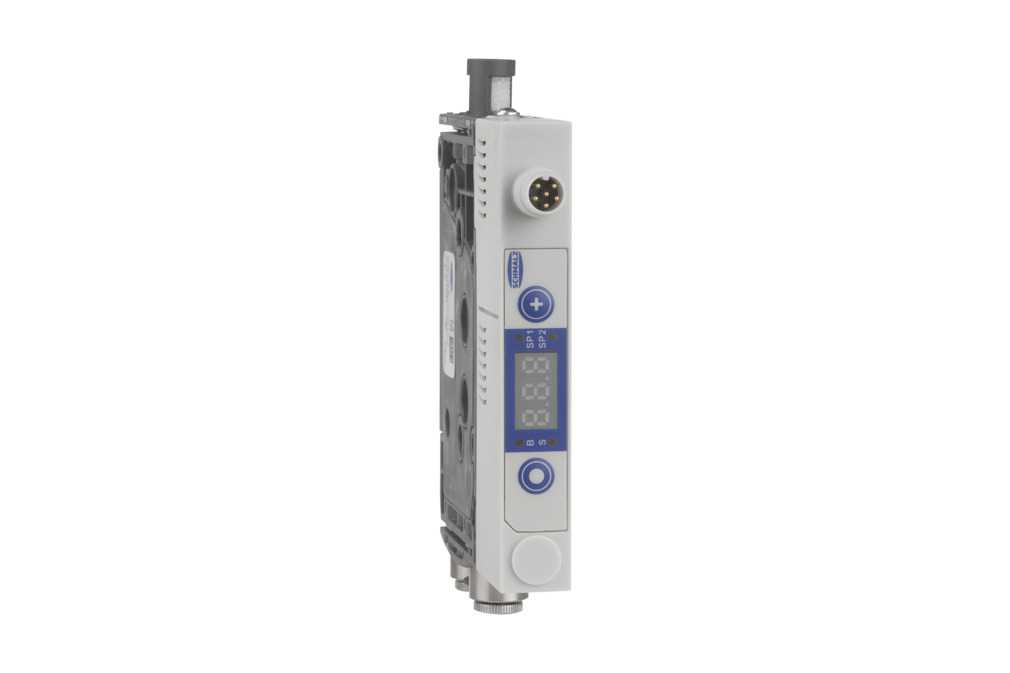

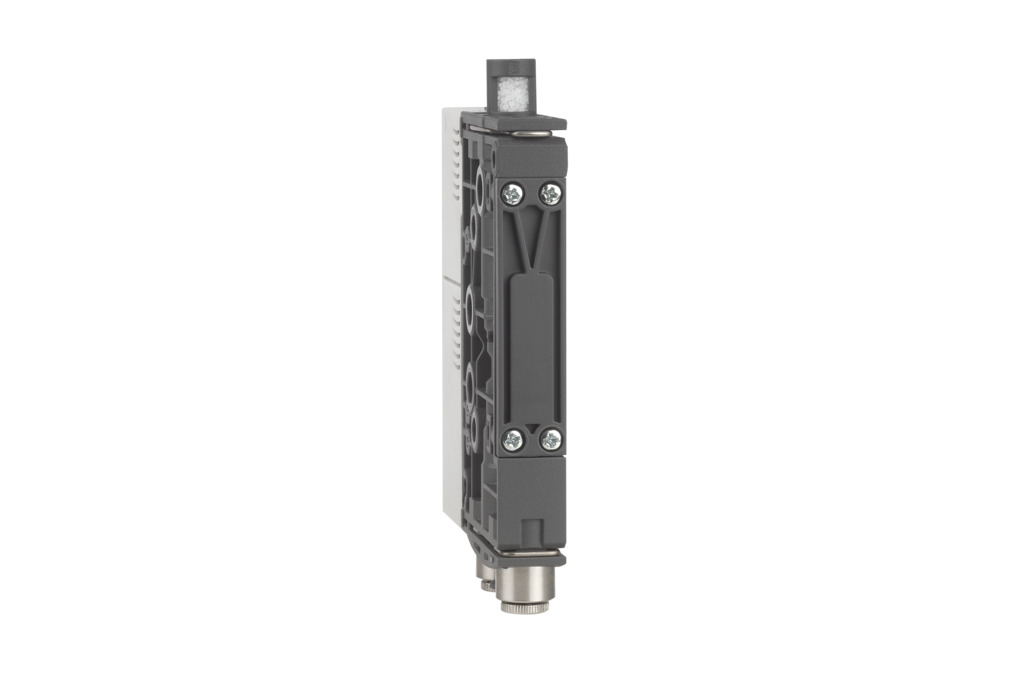

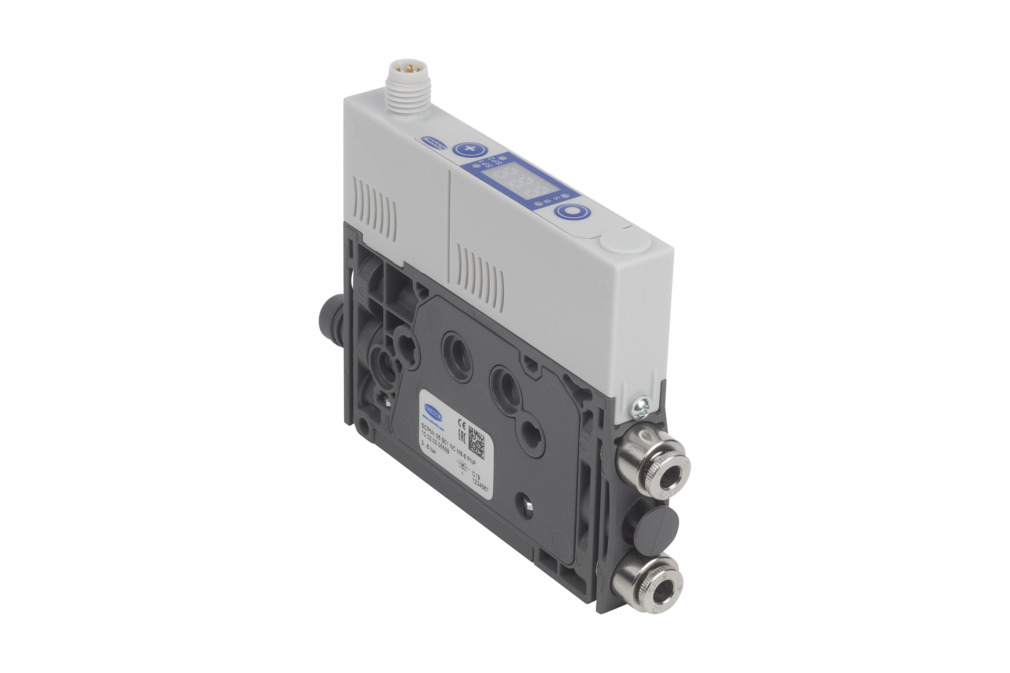

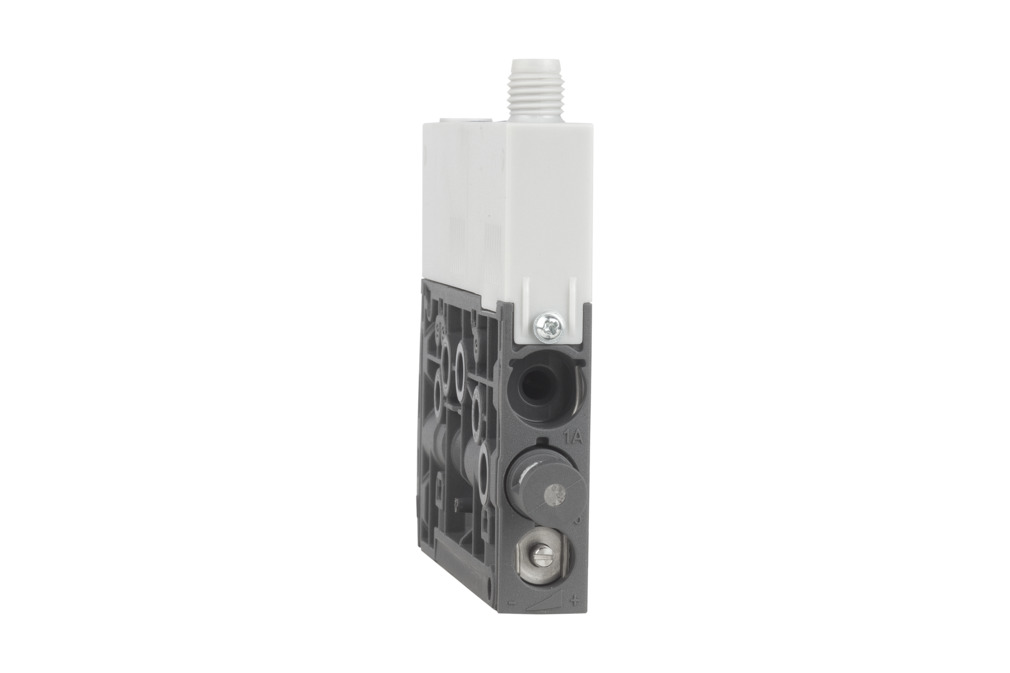

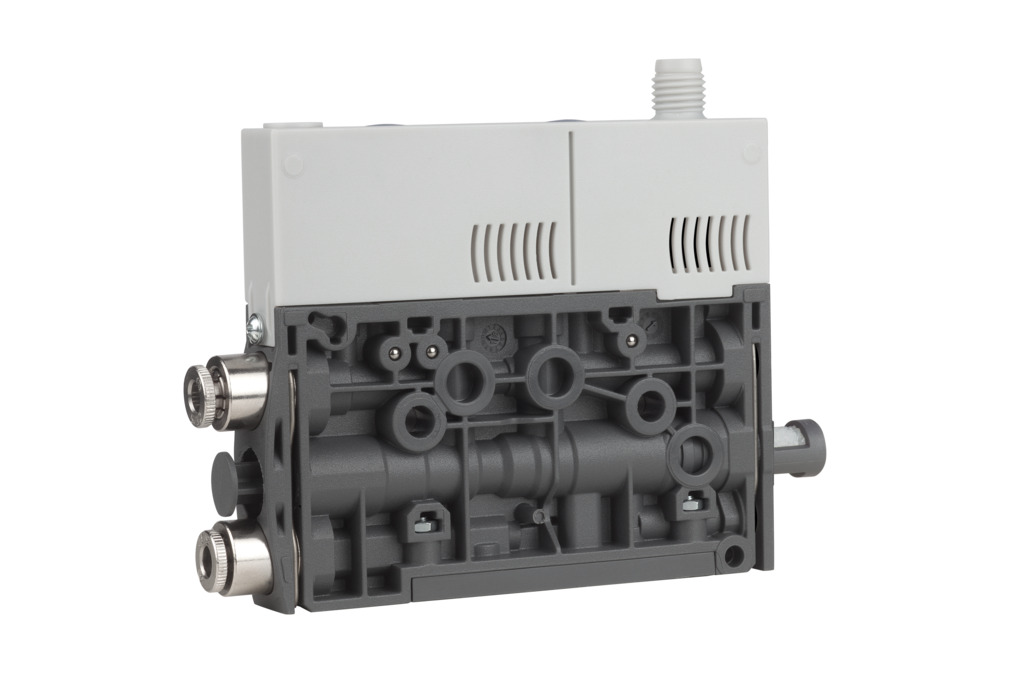

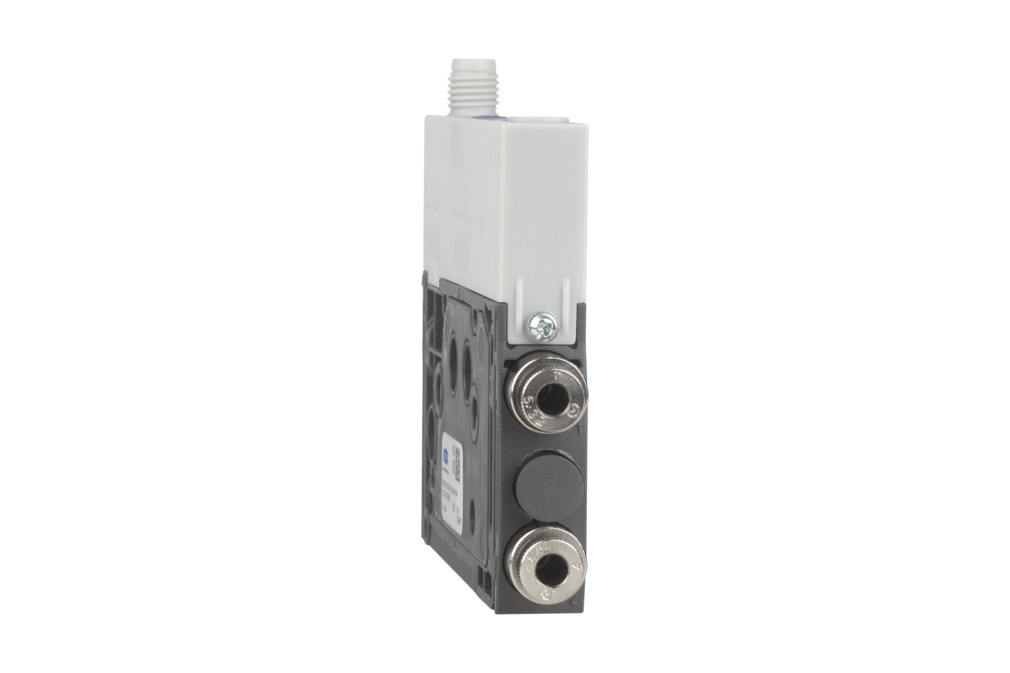

SCPMc 03 S01 NO M8-6 PNP AAN
N° de artículo: 10.02.02.05738
Mini Compact Ejector with air-saving function and display with
| Tamaño de tobera | 0,3 mm |
| Conexión | Tubo flex. D4(1)-D4(2) |
| Válvula de mando | Abierta sin corriente |
| Conexión eléctrica | Conector M8, 6 polar |
| Vacuestato para la tipo de construcción | Conmutación PNP |
| Capacidad de aspiración (máx.) | 2.2 (l/min) |
| Consumo de aire aspiración | 3.5 (l/min) |
| Vacío máx. | 870 (mbar) |
| Modelo de protección IP | IP 40 |
| Nivel acústico libre | 51 (dB(A)) |

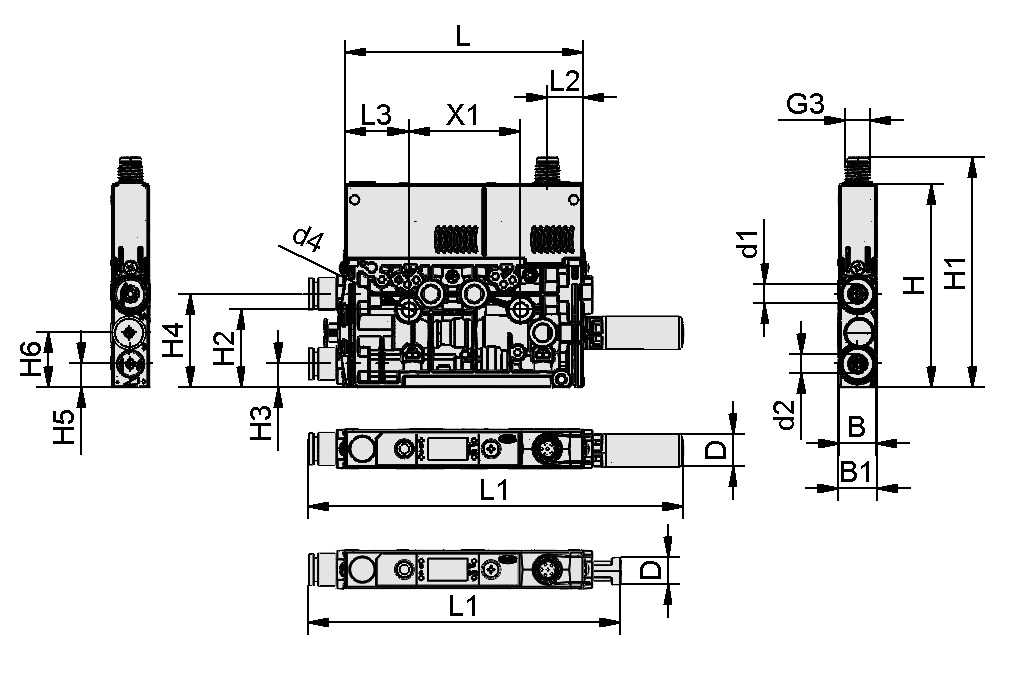

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 12 mm |
| B1 | 12,5 mm |
| d1 | 4,2 mm |
| d2 | 4,2 mm |
| G3 | M8x1-AG |
| H | 65,3 mm |
| H1 | 73,9 mm |
| H2 | 24,95 mm |
| H3 | 7,5 mm |
| H4 | 30 mm |
| H5 | 7,5 mm |
| H6 | 17,5 mm |
| L | 76,5 mm |
| L1 | 95,3 mm |
| L2 | 11,4 mm |
| L3 | 20,5 mm |
| X1 | 36 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Tamaño de tobera | 03 |
| Grado de evacuación | 87 % |
| Capacidad de aspiración (máx.) | 2,2 l/min |
| Consumo de aire aspiración | 3,5 l/min |
| Consumo máx. de aire soplado | 10 l/min |
| Vacío máx. | 870 mbar |
| Válvula de mando | NO |
| Conexión eléctrica | M8-6 |
| Margen de presión (presión operativa) [bar] | 2,0 ... 6,0 bar |
| Diámetro interior del tubo flexible recomendado para aire comprimido | 2 mm |
| Diámetro interior del tubo flexible recomendado para vacío | 2 mm |
| Peso | 84 g |
| Temperatura de uso | 0 ... 50 °C |
| Consumo de aire aspiración | 0,12 cfm |
| Capacidad de aspiración máx. | 0,08 cfm |
| Vacío máx. | 25,69 inHg |
Datos de rendimiento
Datos de rendimiento
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
E-Plan Macro
E-Plan Macro
Documentación
Documentación
SCPMb/SCPMc/SCPMi: También disponible como versión de terminal bloqueada
Estos eyectores se ofrecen también como variante de terminal bloqueada para el control de hasta 16 circuitos de vacío diferentes.
Piezas de repuesto
SD-EINS 6.4x21.8 SCPMi/c/b10.02.02.05403Dispositivo silenciador
| Diseño de aplicación | Eyector compacto mini SCPMi/c/b |
| Diámetro exterior D | 6.4 (mm) |
| Longitud L | 21.8 (mm) |
Accesorios
ASK WB-M8-6 2000 K-6P21.04.05.00488Cable de conexión
| Conexión eléctrica | |
| Longitud del cable | 2000 (mm) |
| Conexión 2 | Cable, 6 polos |
| Material tubo flexible | Cable PUR |
ASK WB-M8-6 2000 S-M12-521.04.05.00489Cable de conexión
| Conexión eléctrica | |
| Longitud del cable | 2000 (mm) |
| Conexión 2 | Enchufe M12, 5 polos |
| Material tubo flexible | Cable PUR |
ASK B-M8-6 5000 K-6P21.04.05.00255Cable de conexión
| Conexión eléctrica | Conector hembra M8, 6 polar |
| Longitud del cable | 5000 (mm) |
| Conexión 2 | Cable, 6 polos |
| Material tubo flexible | Cable PUR |
ASV SCPMi B-M8-6 2xS-M12-410.02.02.05602Distribuidor de conexiones
| Conexión eléctrica | Conector hembra M8, 6 polar |
| Longitud L | 1000 (mm) |
| Conexión 2 | 2x enchufe M12, tetrapolar |
SD 10.5x31.7 SCPM10.02.02.05807Silenciador para generador de vacío
| Diámetro exterior D | 10.5 (mm) |
| Longitud L | 31.7 (mm) |
| Diseño de aplicación | SCPM |
BEF-WIN 15x50x36.1 1.5 SCPM10.02.02.05824Ángulo de fijación
| Longitud L | 36.1 (mm) |
| Diseño de aplicación | SCPM |
STV-GE M5-AG 410.08.02.00468Racor instantáneo en versión
recta
| Rosca G1 | M5-MA |
| Diámetro del tubo flexible exterior | 4 (mm) |
| Material | Latón |
| Temperatura de uso | °C |
| Diámetro exterior D | 7.9 (mm) |
| Longitud L | 15 (mm) |
STV-GE M7-AG 610.08.02.00469Racor instantáneo en versión
recta
| Rosca G1 | M7-MA |
| Diámetro del tubo flexible exterior | 6 (mm) |
| Material | Latón |
| Temperatura de uso | °C |
| Diámetro exterior D | 9.9 (mm) |
| Longitud L | 18.5 (mm) |
ADP-G M5-IG 10.8x6 SCPMi/c/b10.02.02.05778Adaptador de rosca (mont)
| Diámetro exterior D | 10.8 (mm) |
| Rosca G1 | M5-HE |
| Longitud L | 6 (mm) |
| Diseño de aplicación | SCPMi/c/b |
ADP-G M5-IG 10.5x8.6 SCPMi/c/b10.02.02.05643Adaptador de rosca (mont)
| Diámetro exterior D | 10.5 (mm) |
| Rosca G1 | M5-HE |
| Longitud L | 8.6 (mm) |
| Diseño de aplicación | SCPMi/c/b |
