- EFICIENTE

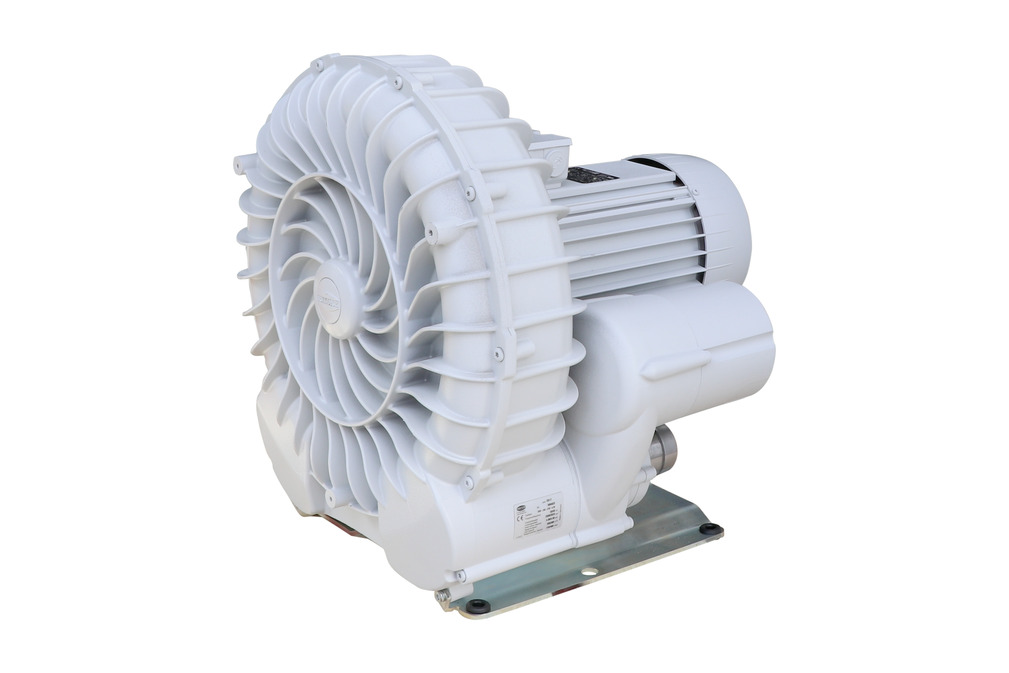

SB 260 410 4 IE3
N° de artículo: 10.04.01.00126
Soplantes de vacío para alta capacidad de aspiración
| Capacidad de aspiración (50 Hz) | 260 (m³/h) |
| Capacidad de aspiración (60 Hz) | 305 (m³/h) |
| Vacío (50 Hz) | 410 (mbar) |
| Vacío (60 Hz) | 400 (mbar) |
| Potencia nominal a 50 Hz | 4 (kW) |
| Potencia nominal a 60 Hz | 4.8 (kW) |
| Tensión a 50 Hz | 500 V |
| Tensión a 60 Hz | Y575V |
| Tensión 60 Hz | S092 |
| Diseño | IE3 |
| Aprobación | UL/CSA |
| Aprobación | UL/CSA |
| Peso | 62.5 (kg) |
| Color | RAL 7035 gris luminoso |

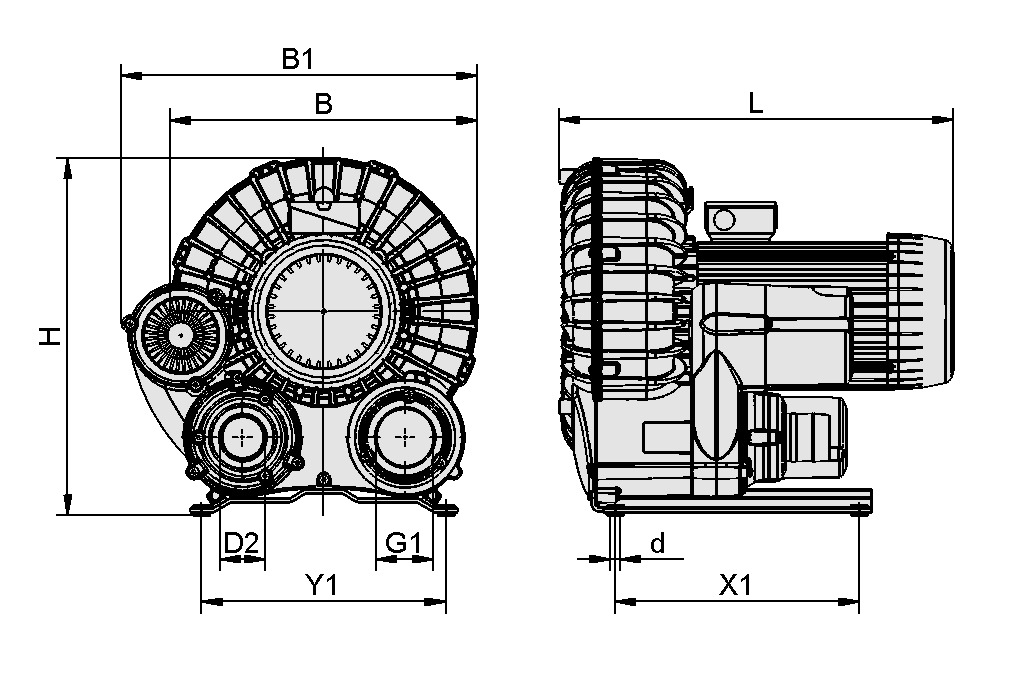

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 474 mm |
| B1 | 496 mm |
| d | 12 mm |
| D2 | 60 mm |
| G1 | G2"-HE |
| H | 524 mm |
| L | 512 mm |
| X1 | 310 mm |
| Y1 | 310 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Capacidad de aspiración (50 Hz) | 260 m³/h |
| Capacidad de aspiración (50 Hz) | 4333,3 l/min |
| Capacidad de aspiración (60 Hz) | 305 m³/h |
| Vacío (50 Hz) | 410 mbar |
| Vacío (60 Hz) | 400 mbar |
| Modelo de protección IP | IP 65 |
| Potencia nominal a 50 Hz | 4 kW |
| Potencia nominal a 60 Hz | 4,8 kW |
| Tensión a 50 Hz | 500 V |
| Tensión a 60 Hz | Y575V |
| Nivel acústico a 50 Hz | 68,9 dB(A) |
| Nivel acústico a 60 Hz | 71,7 dB(A) |
| Peso | 62,5 kg |
| Diseño de la versión | IE3 |
| Aprobación | UL/CSA |
| Diseño | IE3 |
| Familia de productos | SB |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Accesorios
SBB-230V-AC-ST/ABS-LUE SB10.04.04.00237Caja de insonorización para la
reducción del nivel acústico
| Diseño de aplicación | Soplante SB |
| Tensión DC | 230 V - AC |
| Material | Acero / ABS |
| Rosca G1 | G2"-MA |
| Longitud L | 661 (mm) |
| Anchura B | 586 (mm) |
| Altura H | 648 (mm) |
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00322Caja de insonorización para la
reducción del nivel acústico
| Diseño de aplicación | Soplante SB |
| Tensión DC | 24 V - DC |
| Material | Acero / ABS |
| Rosca G1 | G2"-MA |
| Longitud L | 661 (mm) |
| Anchura B | 586 (mm) |
| Altura H | 648 (mm) |
STF 60 P 6.0 SSD10.07.01.00260Filtro de polvo
| Conexión | Ø60mm |
| Forma | Carcasa Piclon |
| Flujo nominal | 360 (m³/h) |
| Tamaño de los poros del filtro | 3 (µm) |
| Equipamiento adicional | Abrazaderas para tubos flexibles SSD |
GUMM-PUF 101x55 M6-AG SB 310.04.04.00385Tope de goma (redondo)
| Diseño de aplicación | Soplante SB |
| Rosca G1 | M6-MA |
| Diámetro exterior D | 101 (mm) |
| Longitud L | 55 (mm) |
| Unidad de envase | 3 |
