- EFICIENTE
SB 235 400 3.6 IE3-TYP4
N° de artículo: 10.04.01.00128

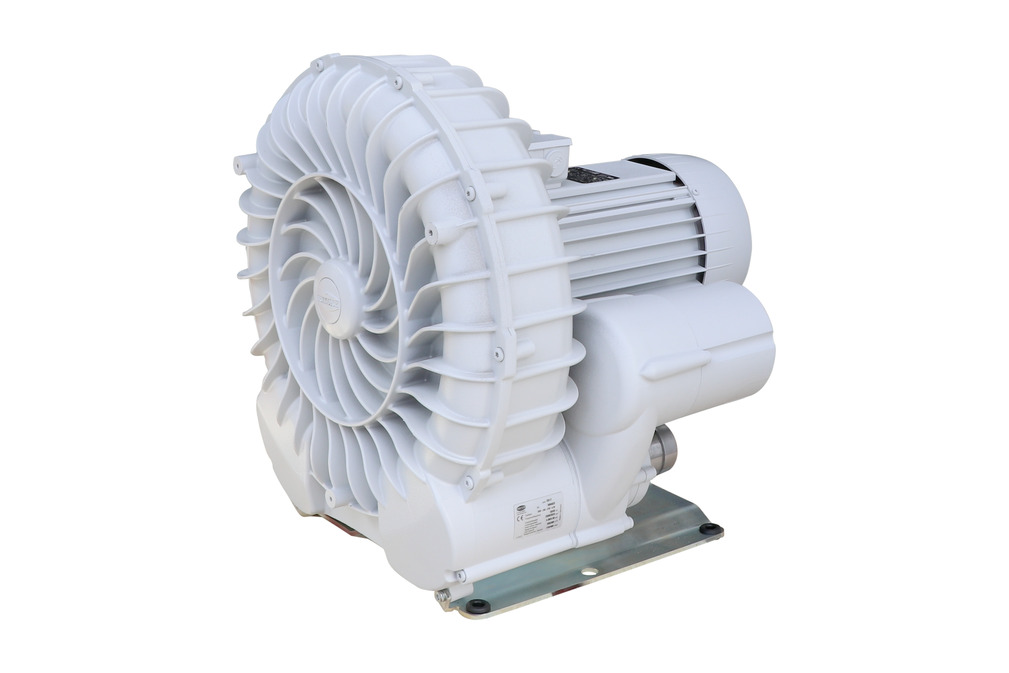

Soplantes de vacío para alta capacidad de aspiración
| Capacidad de aspiración (60 Hz) | 235 (m³/h) |
| Vacío (60 Hz) | 400 (mbar) |
| Potencia nominal a 60 Hz | 3.6 (kW) |
| Tensión a 60 Hz | Y575V |
| Tensión 60 Hz | S092 |
| Diseño | IE3:CAN |
| Aprobación | UL/CSA |
| Aprobación | UL/CSA |
| Peso | 53.5 (kg) |
| Color | RAL 7035 gris luminoso |

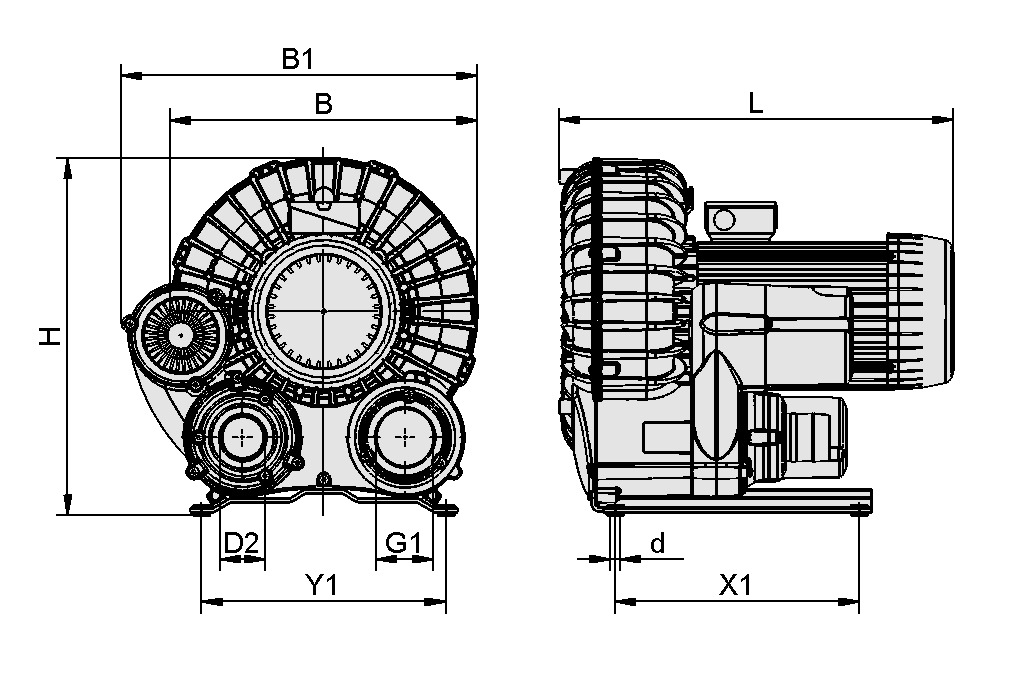

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 390 mm |
| B1 | 452 mm |
| d | 12 mm |
| D2 | 60 mm |
| G1 | G2"-HE |
| H | 454 mm |
| L | 495 mm |
| X1 | 310 mm |
| Y1 | 310 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Capacidad de aspiración (60 Hz) | 235 m³/h |
| Vacío (60 Hz) | 400 mbar |
| Modelo de protección IP | IP 65 |
| Potencia nominal a 60 Hz | 3,6 kW |
| Tensión a 60 Hz | Y575V |
| Peso | 53,5 kg |
| Diseño de la versión | IE3-TYP4 |
| Aprobación | UL/CSA |
| Diseño | IE3:CAN |
| Familia de productos | SB |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Accesorios
SBB-230V-AC-ST/ABS-LUE SB10.04.04.00236Caja de insonorización para la
reducción del nivel acústico
| Diseño de aplicación | Soplante SB |
| Tensión DC | 230 V - AC |
| Material | Acero / ABS |
| Rosca G1 | G2"-MA |
| Longitud L | 661 (mm) |
| Anchura B | 586 (mm) |
| Altura H | 625 (mm) |
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00321Caja de insonorización para la
reducción del nivel acústico
| Diseño de aplicación | Soplante SB |
| Tensión DC | 24 V - DC |
| Material | Acero / ABS |
| Rosca G1 | G2"-MA |
| Longitud L | 661 (mm) |
| Anchura B | 586 (mm) |
| Altura H | 625 (mm) |
STF 60 P 4.5 SSD10.07.01.00259Filtro de polvo
| Conexión | Ø60mm |
| Forma | Carcasa Piclon |
| Flujo nominal | 270 (m³/h) |
| Tamaño de los poros del filtro | 3 (µm) |
| Equipamiento adicional | Abrazaderas para tubos flexibles SSD |
GUMM-PUF 101x55 M6-AG SB 310.04.04.00385Tope de goma (redondo)
| Diseño de aplicación | Soplante SB |
| Rosca G1 | M6-MA |
| Diámetro exterior D | 101 (mm) |
| Longitud L | 55 (mm) |
| Unidad de envase | 3 |
