FMP-SVK 1432 5R18 O10O10 G60
N° de artículo: 10.01.38.00646

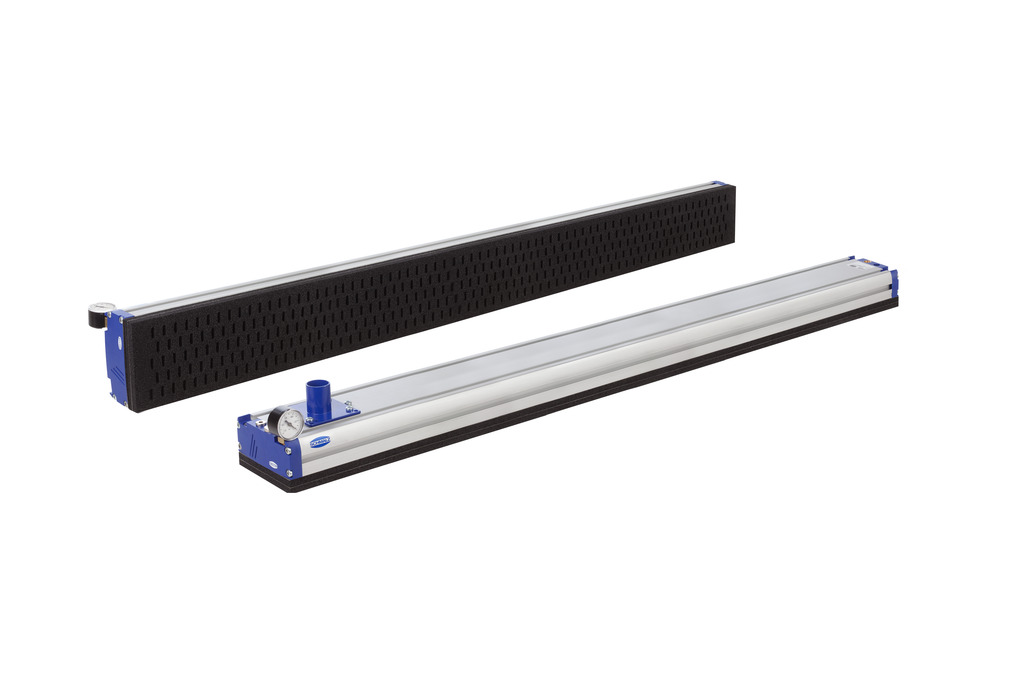

Sistemas de garra de vacio para superficies con generador de vacío externo y válvula esférica de flujo
| Longitud L | 1432 (mm) |
| Anchura B | 130 (mm) |
| Disposición | 5R18 |
| Accesorios de forma | Recto |
| Diámetro exterior D | 60 (mm) |
| Peso | 5.9 (kg) |
| Familia de productos | FMP |

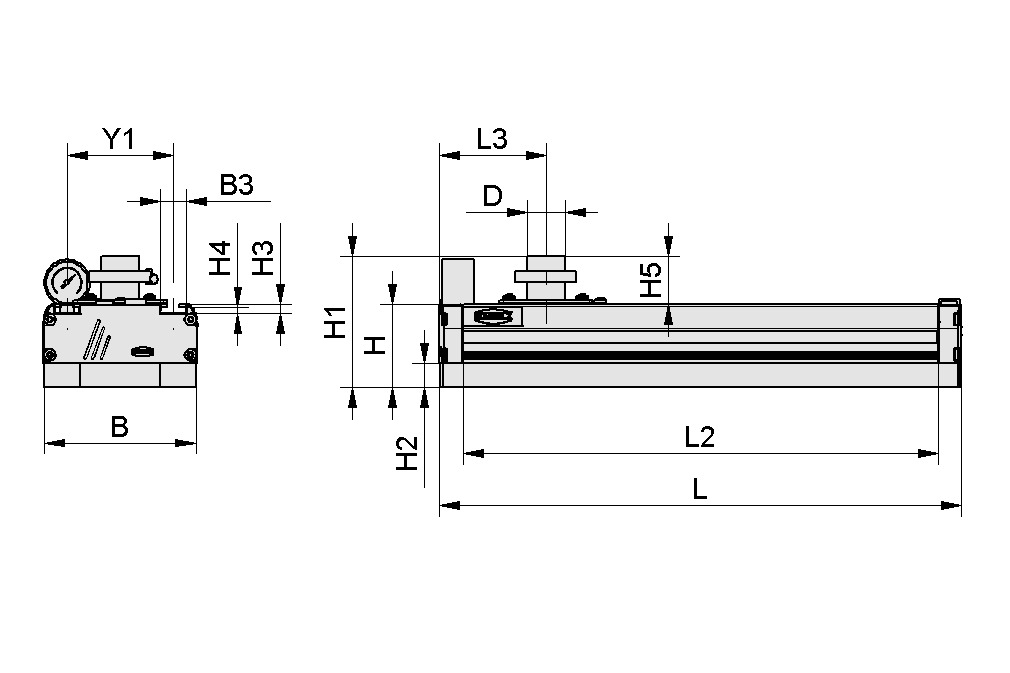

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| D | 60 mm |
| H | 65 mm |
| H1 | 106 mm |
| H2 | 20 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 46 mm |
| L | 1432 mm |
| L2 | 1392 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| Tipo de válvula | SVK |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Disposición | 5R18 |
| Número de células de aspiración | 385 |
| Fuerza de aspiración a -250 mbar | 1470 N |
| Peso | 5,9 kg |
| Elemento de hermetizado | Esponja hermetizante |
| Capacidad aspiración para PU = -0,25 bar | 1050 l/min |
| Familia de productos | FMP |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
MASK-FOL SVK 1392 5R18 FXP-FMP10.01.38.00524Hoja delantera
| Longitud L | 1392 (mm) |
| Anchura B | 109.8 (mm) |
| Altura H | 0.4 (mm) |
| Disposición de las células de succión | 5 filas, 18 mm |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |

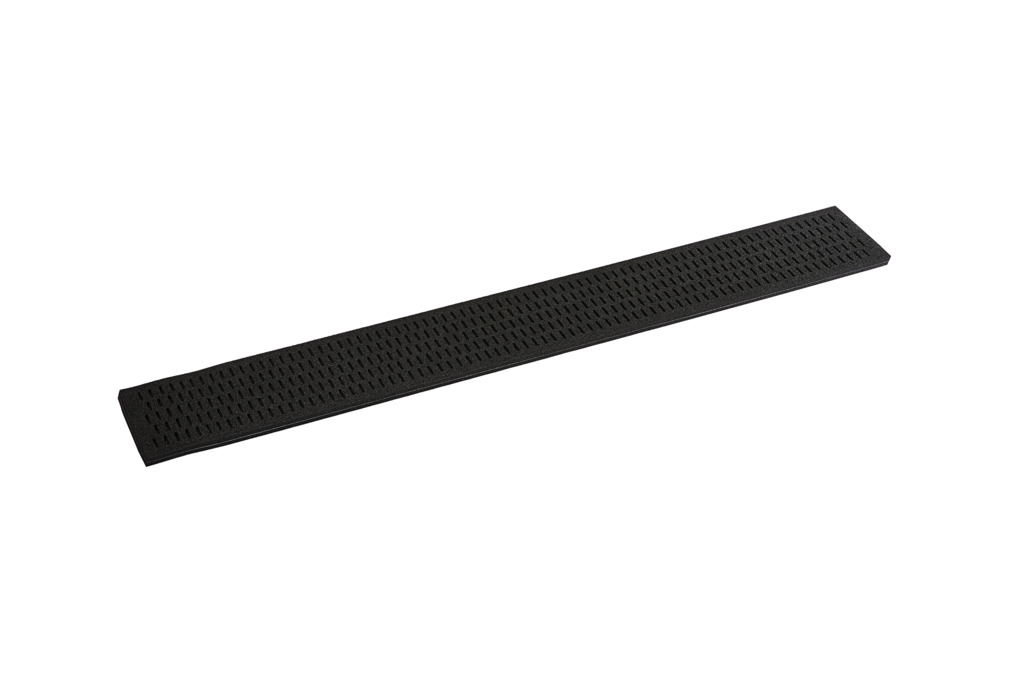

DI-PL 1432-5R18 O10O10 FXP-FMP10.01.38.00868Placa hermetizante
