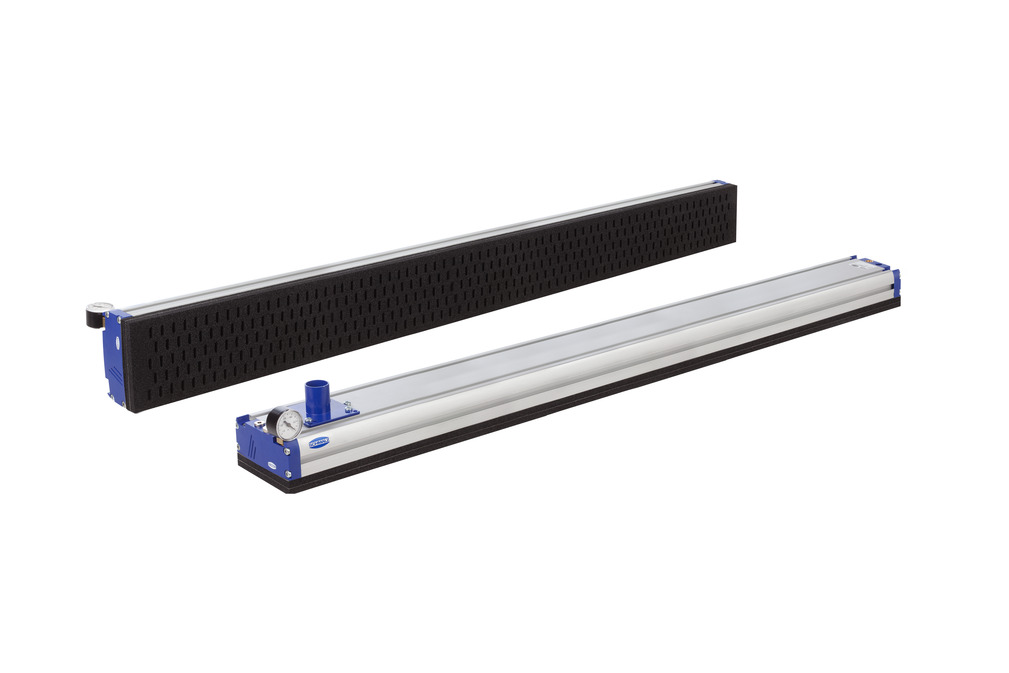

FMP-SVK 1234 5R18 O10O10 F G60
N° de artículo: 10.01.38.00654
Sistemas de garra de vacio para superficies con generador de vacío externo y válvula esférica de flujo
| Longitud L | 1234 (mm) |
| Anchura B | 130 (mm) |
| Disposición | 5R18 |
| Función adicional plano aspirante | Filtro |
| Accesorios de forma | Recto |
| Diámetro exterior D | 60 (mm) |
| Peso | 5.1 (kg) |
| Familia de productos | FMP |

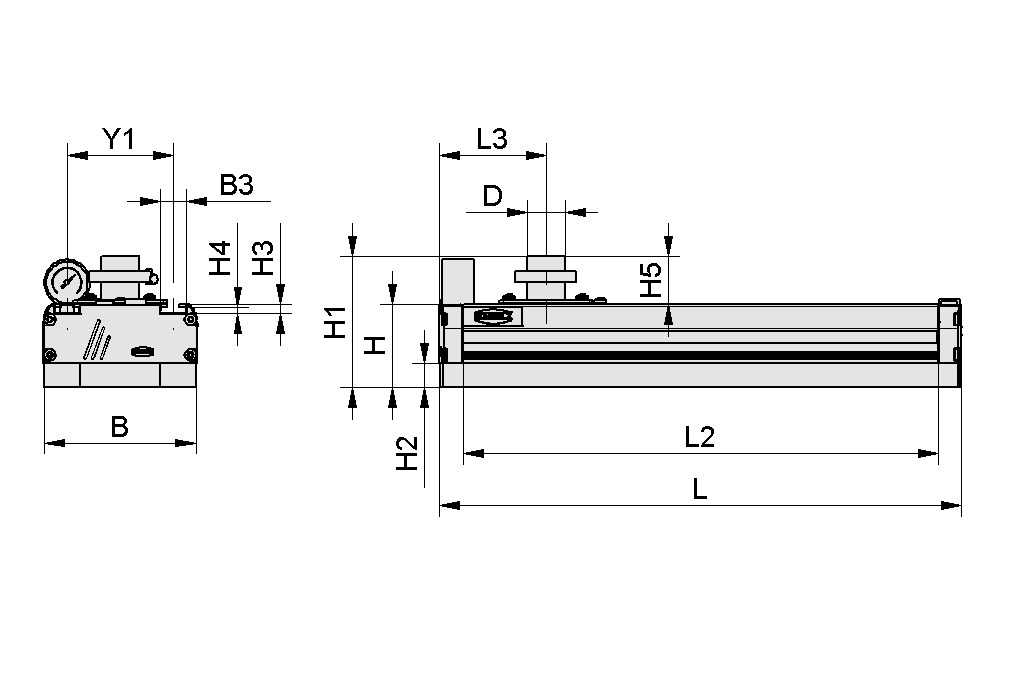

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| D | 60 mm |
| H | 70 mm |
| H1 | 111 mm |
| H2 | 20 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 46 mm |
| L | 1234 mm |
| L2 | 1194 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| Tipo de válvula | SVK |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Disposición | 5R18 |
| Número de células de aspiración | 330 |
| Fuerza de aspiración a -250 mbar | 1270 N |
| Función adicional plano aspirante | Filtro |
| con | Filtro |
| Peso | 5,1 kg |
| Elemento de hermetizado | Esponja hermetizante |
| Capacidad aspiración para PU = -0,25 bar | 900 l/min |
| Familia de productos | FMP |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
MASK-FOL SVK 1194 5R18 FXP-FMP10.01.38.00523Hoja delantera
| Longitud L | 1194 (mm) |
| Anchura B | 109.8 (mm) |
| Altura H | 0.4 (mm) |
| Disposición de las células de succión | 5 filas, 18 mm |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
DI-PL 1234-5R18 O10O10 F FXP-FMP10.01.38.00629Placa hermetizante
| Longitud L | 1234 (mm) |
| Anchura B | 128 (mm) |
| Disposición | 5R18 |
| Función adicional plano aspirante | Filtro |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
Accesorios
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002perfil cubridor
| Longitud L | 1450 (mm) |
| Anchura B | 10 (mm) |
| Altura H | 7 (mm) |
| Material | Plásticos |
| Color | negra |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
EMVP 50 24V-DC 3/2 NO10.05.02.00069Válvula electromagnética EMVP para
vacío, con mando previo neumático
| Tamaño nominal | 50 (mm) |
| Flujo nominal a 0,1 bar | 310 (m³/h) |
| Tensión DC | 24 V - DC |
| Válvula de función | Válvula de múltiples vías 3/2 |
| Válvula de mando | Abierta sin corriente |
| Rosca conexión | G2"-HE |
| Margen de presión (presión operativa) [bar] | -0,95 ... 0,00 bar |
| Peso | 1.36 (kg) |
FLAN-PL 120x85x10 ST FLGR10.01.10.05701Placa de bridas
| Longitud L | 120 (mm) |
| Anchura B | 85 (mm) |
| Altura H | 10 (mm) |
| Material | Acero |
| Diseño de aplicación | Sistema de planos aspirantes |
FLK G1/2-IG G1/2-AG10.01.03.00175Fijación flexible para la
adaptación de la ventosa
a superficies inclinadas
| Rosca G1 | G1/2"-HE |
| Rosca G2 | G1/2"-MA |
| Temperatura de uso | 0 ... 70 °C |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 25 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 50 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 1 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803Biela elástica con amortiguación a
ambos lados y compensación de
alturas, Heavy-Duty
| Recorrido de resorte Z | 75 (mm) |
| Elementos de fijación de forma | Heavy duty 2 biela elástica |
| Diseño de aplicación | Perfil de montaje |
| Tamaño | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244Módulo de bridas
| Longitud L | 120 (mm) |
| Anchura B | 120 (mm) |
| Altura H | 60 (mm) |
| Margen de medición [bar] | bar |
| Rosca G1 | G1/2"-HE |
| Peso | 1.1 (kg) |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
SET FXC-FMC10.01.21.01291Kit de fijación
| Longitud L | 119 (mm) |
| Anchura B | 119 (mm) |
| Altura H | 9.6 (mm) |
| Margen de medición [bar] | bar |
| Rosca G1 | G1/2"-HE |
| Diseño de aplicación | Sistema de planos aspirantes FXC-FMC |
SET FXP-FMP10.01.21.02407Kit de fijación
| Longitud L | 232 (mm) |
| Anchura B | 119 (mm) |
| Altura H | 119 (mm) |
| Margen de medición [bar] | bar |
| Peso | 1.3 (kg) |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
SET FXP-FMP 4NUTSTEIN G2010.01.21.00243Kit de fijación
| contiene | 4 tuercas correderas |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
STF 60 P 4.5 SSD10.07.01.00259Filtro de polvo
| Conexión | Ø60mm |
| Forma | Carcasa Piclon |
| Flujo nominal | 270 (m³/h) |
| Tamaño de los poros del filtro | 3 (µm) |
| Equipamiento adicional | Abrazaderas para tubos flexibles SSD |
VAM 40 V U BAR10.07.02.00046Manómetro de vacío
para la medición
analógica y control del vacío
| Anchura B | 23 (mm) |
| Altura H | 46 (mm) |
| Diámetro exterior D | 40 (mm) |
| Margen de medición [bar] | -1,00 ... 0,00 bar |
| Manómetros de forma | Conexión inferior |
| Rosca G1 | G1/8"-MA |
| Peso | 0.06 (kg) |
VENT-EINH 8/6 NC 24V-DC10.01.21.02405Unidad de válvulas
| Conexión | Tubo flex. 8/6 |
| Válvula de mando | Cerrado sin corriente |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
VSL 71-60 PU-DS-AS TR10.07.09.00034Tubo flexible para sistemas de
vacío y de aire comprimido
| Diámetro exterior D | 71 (mm) |
| Diámetro interior d | 60 (mm) |
| Longitud máx. | 20 (m) |
| Material tubo flexible | PU, espiral de alambre, antiestático |
| Radio de flexión mín. | 40 (mm) |
| Margen de presión (presión operativa) [bar] | -0,69 ... 2,09 bar |
| Temperatura de uso | -40 ... 90 °C |
| Color | Transparente |
VS-MONT 50x15.8x25 VS10.06.02.00343Interruptor de vacío (mont)
| Longitud L | 50 (mm) |
| Anchura B | 15.8 (mm) |
| Altura H | 25 (mm) |
| Función especial | Puede montarse en posición vertical |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Vacuestato |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485Interruptor de vacío (mont)
| Longitud L | 76.5 (mm) |
| Anchura B | 19 (mm) |
| Función especial | Puede montarse en posición vertical |
| Función adicional plano aspirante | Vacuestato y presostato VSi |
| Margen de medición [bar] | bar |
| con | Interruptor de vacío/presión |
| Diseño de aplicación | Sistema de planos aspirantes FXP-FMP |
VTR-SL 3x RST6010.01.10.02779Distribuidor de vacío con
conectador de la manguera
| Longitud L | 439 (mm) |
| Anchura B | 100 (mm) |
| Altura H | 156 (mm) |
| Conexión | Extremo d tubo Ø60 |
FLAN-PL 120x120x10 FXC-FMC10.01.21.00313Placa de bridas
| Longitud L | 120 (mm) |
| Anchura B | 120 (mm) |
| Altura H | 10 (mm) |
| Margen de medición [bar] | bar |
| Diseño de aplicación | Sistema de planos aspirantes FXC-FMC |
FLK G1/2-IG G1/2-AG V10.01.03.00207Fijación flexible para la
adaptación de la ventosa
a superficies inclinadas
| Rosca G1 | G1/2"-HE |
| Rosca G2 | G1/2"-MA |
| Temperatura de uso | 0 ... 70 °C |
| Elementos de fijación de forma | refuerzo de rigidización |
SCHL-AN W 60-79x79x45 FMP10.01.38.00300Conexión de tubo flexible
- 90° montaje previo
| Longitud L | 79 (mm) |
| Anchura B | 79 (mm) |
| Altura H | 45 (mm) |
| Cuadrícula de orificios X1 | 62 (mm) |
| Cuadrícula de orificios Y1 | 50 (mm) |
| Diámetro exterior D | 60 (mm) |
| Diseño de aplicación | Sistema de planos aspirantes FMP |
SCHL-AN 60-79x79x45 FMP10.01.38.00301Conexión de tubo flexibile,
recta - montaie previo
| Longitud L | 79 (mm) |
| Anchura B | 79 (mm) |
| Altura H | 45 (mm) |
| Cuadrícula de orificios X1 | 62 (mm) |
| Cuadrícula de orificios Y1 | 50 (mm) |
| Diámetro exterior D | 60 (mm) |
| Diseño de aplicación | Sistema de planos aspirantes FMP |
VRS-PL 79x79x12 SPZ G2-IG10.01.21.01280Placa de cierre - montaje previo
| Longitud L | 79 (mm) |
| Anchura B | 79 (mm) |
| Altura H | 12 (mm) |
| Rosca G1 | G2"-HE |
| Diseño de aplicación | Paletizador Schmalz |
