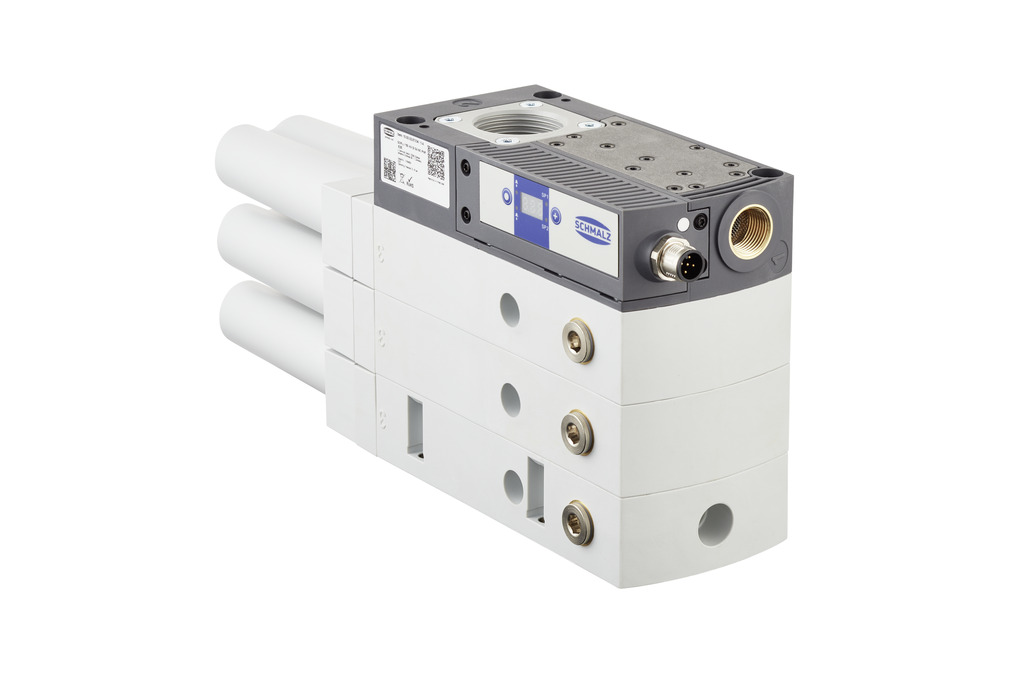

SCPLc 150 HV G SA NC PNP E2E

N° de artículo: 10.02.02.07034

Eyector compacto con boquilla multietapa y tecnología de válvulas e interruptor de vacío integrados

Nuevo
Tamaño150
TipoAlto vacío
Rosca G1G3/8"-HE
Rosca G2G1"-HE
Tipo de Eyectores compactosSA
ControlCerrado sin corriente
Conexión eléctricaConector M12, 5 pol
Tipo interruptor de vacíoConmutación PNP
SCPLc 150 HV G SA NC PNP E2E

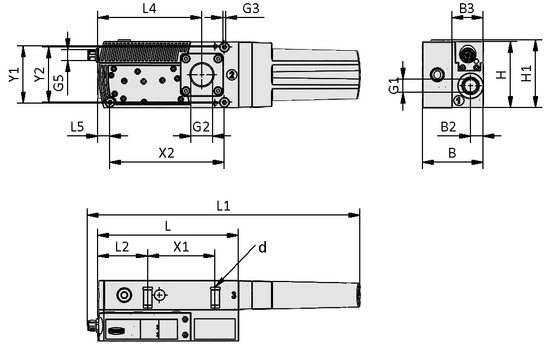

Atributo Valor
B 129,60 mm
B2 13,80 mm
B3 34 mm
d 5,50 mm
G1 G3/8"-HE
G2 G1"-HE
G3 M4-HE
G5 M12x1-MA
H 72 mm
H1 74 mm
L 153,50 mm
L2 54,50 mm
L4 113,50 mm
L5 13,50 mm
X1 73,50 mm
X2 124,50 mm
Y1 62 mm
Y2 60 mm
Atributo Valor
Tamaño 150
Vacío (max.) 900 mbar
Capacidad de aspiración (max) 1140 l/min
Capacidad de aspiración (max) 68,40 m³/h
Consumo de aire con asp. 545 l/min
Consumo de aire con asp. 32,70 m³/h
Max. consumo de aire quitar soplando 124 l/min
Consumo de aire (descarga) 7,40 m³/h
Nivel de sonido libre 73 dB(A)
Nivel de sonido aspirado 66 dB(A)
Margen presión (presión servicio) 3,0 ... 6,0 bar
Presión óptima 5,50 bar
Temperatura de trabajo 0 ... 55 °C
Peso 1670 g
Tipo prot. IP IP 54
Métrico       Imperial
La documentación correspondiente a este producto está disponible en esta sección.

Documentos

Idioma

Manual de instrucciones
English
Manual de instrucciones
Deutsch
Manual de instrucciones
Español
Manual de instrucciones
Français
Manual de instrucciones
Italiano
Manual de instrucciones
Polski
Manual de instrucciones
Türkçe
Manual de instrucciones
Pусский
Manual de instrucciones
한국어
Manual de instrucciones
Suomalainen
Manual de instrucciones
Nederlands
Manual de instrucciones
Česky
Manual de instrucciones
Hrvatski
Manual de instrucciones
Slovenščina
Manual de instrucciones
Srpski
Manual de instrucciones
Tiếng Việt
Declaración de conformidad de la UE
English
Declaración de conformidad de la UE
Deutsch
Declaración de conformidad de la UE
Español
Declaración de conformidad de la UE
Français
Declaración de conformidad de la UE
Polski
Declaración de conformidad de la UE
Türkçe
Declaración de conformidad de la UE
Pусский
Declaración de conformidad de la UE
日本語
Declaración de conformidad de la UE
中國
Declaración de conformidad de la UE
한국어
Declaración de conformidad de la UE
Suomalainen
Declaración de conformidad de la UE
Nederlands
Declaración de conformidad de la UE
Česky
Declaración de conformidad de la UE
Hrvatski
Declaración de conformidad de la UE
Slovenščina
Declaración de conformidad de la UE
Srpski
Declaración de conformidad de la UE
Tiếng Việt
La documentación también está disponible completamente en inglés.

Documentos

Idioma

Manual de instrucciones
English English
Declaración de conformidad de la UE
English English

Piezas de repuesto

SEP HV 3 16 22
Eficiente
SEP HV 3 16 22
10.02.01.01397
TipoAlto vacío
Número de pasos3
Tam. de toberas1,6 mm
Diámetro de taladrado22 mm
Grado de evacuación90 %
Margen presión (presión servicio)2,0 ... 6,0 bar
Presión óptima4 bar
Capacidad de aspiración (max)308,8 l/min
Consumo de aire con asp.103 l/min
ERS SEP-22 6xRUE-KLAP
ERS SEP-22 6xRUE-KLAP
10.02.01.01450
Usa construcciMódulo eyector
Tamaño22
incluye6x solapa

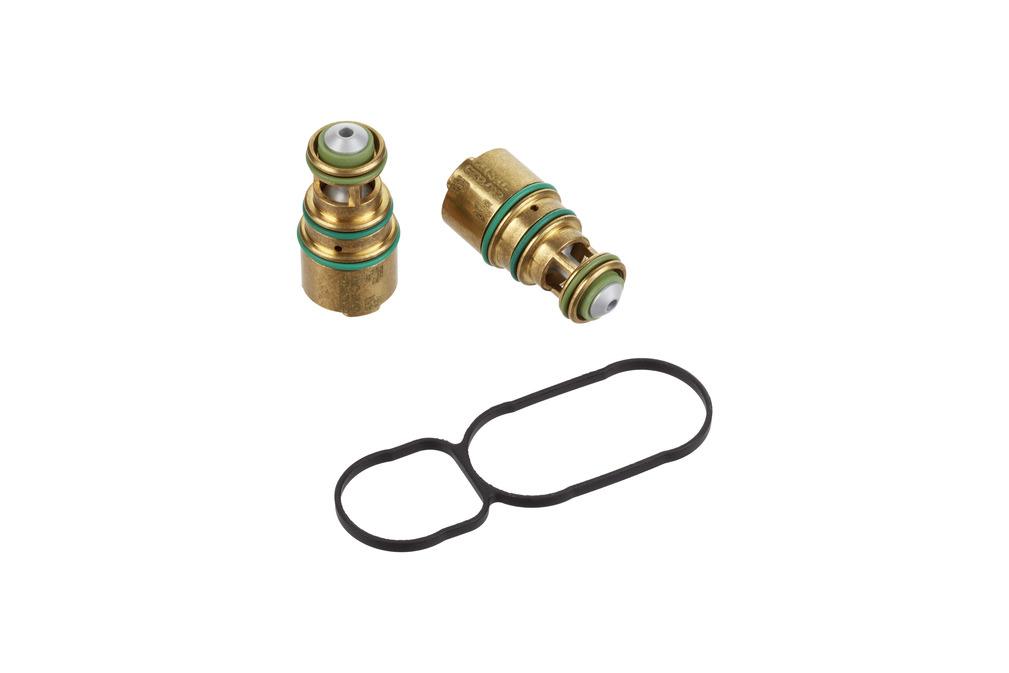

ERS VENT SCPLb/c
ERS VENT SCPLb/c
10.02.02.07698
SD 102x71x33 SBPL/SCPL
SD 102x71x33 SBPL/SCPL
10.02.01.01585
Longitud L102 mm
Anchura B71 mm
Altura H33 mm
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL
DI-RA 112.5x34.8 NBR-55 SBPL/SCPL
10.02.01.01541
Longitud L112,5 mm
Anchura B34,8 mm
Altura H2,8 mm
O-RING 10x2.5 NBR-70
O-RING 10x2.5 NBR-70
10.07.08.00002
parte normal materialCaucho nitrílico NBR
Diámetro interior d10 mm
SIEB 36.2x0.2 A2 400 0.4/0.22
SIEB 36.2x0.2 A2 400 0.4/0.22
10.02.02.07119
parte normal materialAcero inoxidable austenítico
Diámetro exterior D36,2 mm
Longitud L0,2 mm

Accesorios

ASK B-M12-5 5000 K-5P
ASK B-M12-5 5000 K-5P
21.04.05.00080
Conexión eléctricaHembrilla M12, 5 pol
Longitud cable5.000 mm
Material mangueraCable PUR
ASK B-M12-5 1000 S-M12-5
ASK B-M12-5 1000 S-M12-5
21.04.05.00158
Margen presión (presión servicio) bar
Conexión eléctricaHembrilla M12, 5 pol
Longitud cable1.000 mm
Material mangueraCable PUR
ASK B-M12-5 2000 S-M12-5
ASK B-M12-5 2000 S-M12-5
21.04.05.00211
Margen presión (presión servicio) bar
Conexión eléctricaHembrilla M12, 5 pol
Longitud cable2.000 mm
Material mangueraCable PUR
BEF-WIN 72x25x77 SBPL/SCPL
BEF-WIN 72x25x77 SBPL/SCPL
10.02.01.01705
Longitud L72 mm
Anchura B25 mm
Altura H77 mm
ABL-SET SBPL/SCPL M
ABL-SET SBPL/SCPL M
10.02.01.01939
TamañoM
Longitud L71 mm
Anchura B31 mm
Altura H82,5 mm
ST 32 AL-EL
ST 32 AL-EL
10.02.01.01681
parte normal materialAluminio
Usa construcciEyector básico
Diámetro exterior D32 mm
Longitud L4 mm
Anchura B46 mm
STF G1-1/4-IG N
STF G1-1/4-IG N
10.07.01.00008
ConexiónG1-1/4"-HE
DiseñoCarcasa de acero
Flujo nominal96 m³/h
Finura de filtro3 µm

Instrucciones de pedido: SCPLc 150 HV G SA NC PNP E2E

El eyector compacto SCPLb / SCPLc, disponible en varios niveles de configuración, se suministra como producto listo para su conexión.

Repuestos disponibles: silenciador, boquilla SEP, tamiz filtrante

Accesorios disponibles: kit de reequipamiento, ángulo de montaje, tubo flexible, boquilla para tubo, cable de conexión, control de vacío, silenciador, conducto de escape de aire colectivo
