FMP-SW90 838 5R36 SPB2-20P F G60

N° de artículo: 10.01.38.00491

Sistemas de garra de vacio para superficies con generador de vacío externo y resistencias al flujo

Longitud L838 mm
Anchura B130 mm
Disposiciión5R36
Función adicionalFiltro
Tipo de accesoriosRecto
Diámetro exterior D60 mm
Peso4,3 kg
Familia de productosFMP
FMP-SW90 838 5R36 SPB2-20P F G60
Atributo Valor
B 130 mm
B3 21,60 mm
D 60 mm
H 82,70 mm
H1 128,20 mm
H2 33 mm
H3 7,70 mm
H4 5,50 mm
H5 46 mm
L 838 mm
L2 798 mm
L3 90 mm
Y1 90 mm
Tipo de válvula SW


Nota: Se requiere un tubo de vacío con diámetro interior conforme a la dimensión D. Ver Datos técnicos -> Diseño
Atributo Valor
Disposiciión 5R36
N° aberturas aspiración 110
Fuerza aspiración a -250 mbar 280 N
Función adicional Filtro
Función adicional Filtro
Peso 4,30 kg
Elemento estanqueidad Ventosas
Cap. aspiración para pu = -0,25 bar 600 l/min
Familia de productos FMP


Nota: Consumo de aire: A una presión de entrada de aire comprimido de 5,5 bar / Fuerza de aspiración: Con un vacío de -0,25 bar y ocupación total de la garra con una pieza típica para la aplicación (tablero de madera con superficie texturizada) / Capacidad de aspiración requerida: El generador de vacío externo utilizado debe proporcionar al menos el volumen de aspiración especificado (en la pieza de conexión de vacío de la FMP) a un vacío de -0,25 bar, pero máx. 135 % del volumen de aspiración especificado
La documentación correspondiente a este producto está disponible en esta sección.

Documentos

Idioma

Manual de instrucciones
English
Manual de instrucciones
Deutsch
Manual de instrucciones
Polski
Manual de instrucciones
Türkçe
Manual de instrucciones
Pусский
Manual de instrucciones
한국어
Manual de instrucciones
Suomalainen
Manual de instrucciones
Nederlands
Manual de instrucciones
Česky
Manual de instrucciones
Hrvatski
Manual de instrucciones
Slovenščina
Manual de instrucciones
Srpski
Manual de instrucciones
Tiếng Việt
Declaración de incorporación de la UE
English
Declaración de incorporación de la UE
Deutsch
Declaración de incorporación de la UE
Español
Declaración de incorporación de la UE
Français
Declaración de incorporación de la UE
Italiano
Declaración de incorporación de la UE
Polski
Declaración de incorporación de la UE
Türkçe
Declaración de incorporación de la UE
Pусский
Declaración de incorporación de la UE
한국어
Declaración de incorporación de la UE
Suomalainen
Declaración de incorporación de la UE
Nederlands
Declaración de incorporación de la UE
Česky
Declaración de incorporación de la UE
Hrvatski
Declaración de incorporación de la UE
Slovenščina
Declaración de incorporación de la UE
Srpski
Declaración de incorporación de la UE
Tiếng Việt
Declaración de conformidad de la UE
Česky
Declaración de conformidad de la UE
Slovenščina
Declaración de conformidad de la UE
Srpski
La documentación también está disponible completamente en inglés.

Documentos

Idioma

Manual de instrucciones
English English
Declaración de incorporación de la UE
English English

Accesorios

ABDK-PROF-10x7x1450-KU-SW-FXP-FMP
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP
26.07.03.00002
Longitud L1.450 mm
Anchura B10 mm
Altura H7 mm
parte normal materialPlásticos
Margen de medición bar
Usa construcciSistema de planos aspirantes FXP-FMP
EMVP 50 24V-DC 3/2 NO
EMVP 50 24V-DC 3/2 NO
10.05.02.00069
Diámetro nominal50 mm
Voltaje DC24 V - DC
FunciVálvula de múltiples vías 3/2
ControlAbierta sin corriente
Rosca de conexiónG2"-HE
Margen presión (presión servicio)-0,95 ... 0,00 bar
Flujo nominal310 m³/h
Peso1,36 kg
FLAN-PL 120x85x10 ST FLGR
FLAN-PL 120x85x10 ST FLGR
10.01.10.05701
Longitud L120 mm
Anchura B85 mm
Altura H10 mm
parte normal materialAcero
Usa construcciSistema de planos aspirantes
FLK G1/2-IG G1/2-AG
FLK G1/2-IG G1/2-AG
schmalz-select
10.01.03.00175
Rosca G1G1/2"-HE
Rosca G2G1/2"-MA
Temperatura de trabajo0 ... 70 °C
FST-FLEX 25 HD1 G1/2-AG G3/8-IG
FST-FLEX 25 HD1 G1/2-AG G3/8-IG
10.01.10.05697
Recorr. elást. Z25 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-FLEX 25 HD2 G1/2-AG G3/8-IG
FST-FLEX 25 HD2 G1/2-AG G3/8-IG
10.01.10.05695
Recorr. elást. Z25 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-FLEX 50 HD1 G1/2-AG G3/8-IG
FST-FLEX 50 HD1 G1/2-AG G3/8-IG
10.01.10.05687
Recorr. elást. Z50 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-FLEX 50 HD2 G1/2-AG G3/8-IG
FST-FLEX 50 HD2 G1/2-AG G3/8-IG
10.01.10.05168
Recorr. elást. Z50 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-FLEX 75 HD1 G1/2-AG G3/8-IG
FST-FLEX 75 HD1 G1/2-AG G3/8-IG
10.01.10.05698
Recorr. elást. Z75 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-FLEX 75 HD2 G1/2-AG G3/8-IG
FST-FLEX 75 HD2 G1/2-AG G3/8-IG
10.01.10.05696
Recorr. elást. Z75 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 25 HD1 G1/2-AG G3/8-IG
FST-STARR 25 HD1 G1/2-AG G3/8-IG
10.01.10.05810
Recorr. elást. Z25 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 25 HD2 G1/2-AG G3/8-IG
FST-STARR 25 HD2 G1/2-AG G3/8-IG
10.01.10.05806
Recorr. elást. Z25 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 50 HD1 G1/2-AG G3/8-IG
FST-STARR 50 HD1 G1/2-AG G3/8-IG
10.01.10.05809
Recorr. elást. Z50 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 50 HD2 G1/2-AG G3/8-IG
FST-STARR 50 HD2 G1/2-AG G3/8-IG
10.01.10.05805
Recorr. elást. Z50 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 75 HD1 G1/2-AG G3/8-IG
FST-STARR 75 HD1 G1/2-AG G3/8-IG
10.01.10.05808
Recorr. elást. Z75 mm
DiseñoHeavy duty 1 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
FST-STARR 75 HD2 G1/2-AG G3/8-IG
FST-STARR 75 HD2 G1/2-AG G3/8-IG
10.01.10.05803
Recorr. elást. Z75 mm
DiseñoHeavy duty 2 biela elástica
Usa construcciPerfil de montaje
Tamaño90x90
MOD-FLAN 120x120 FXP-FMP
MOD-FLAN 120x120 FXP-FMP
10.01.21.00244
Longitud L120 mm
Anchura B120 mm
Altura H60 mm
Margen de medición bar
Rosca G1G1/2"-HE
Peso1,1 kg
Usa construcciSistema de planos aspirantes FXP-FMP
SET fuer-Sensor(FXP/FMP)
SET fuer-Sensor(FXP/FMP)
10.01.38.01194
SET FXC-FMC
SET FXC-FMC
10.01.21.01291
Longitud L119 mm
Anchura B119 mm
Altura H9,6 mm
Margen de medición bar
Rosca G1G1/2"-HE
Usa construcciSistema de planos aspirantes FXC-FMC
SET FXP-FMP
SET FXP-FMP
10.01.21.02407
Longitud L232 mm
Anchura B119 mm
Altura H119 mm
Margen de medición bar
Peso1,3 kg
Usa construcciSistema de planos aspirantes FXP-FMP
SET FXP-FMP 4NUTSTEIN G20
SET FXP-FMP 4NUTSTEIN G20
10.01.21.00243
incluye4 tuercas correderas
Margen de medición bar
Usa construcciSistema de planos aspirantes FXP-FMP
STF 60 P 4.5 SSD
STF 60 P 4.5 SSD
10.07.01.00259
ConexiónØ60mm
DiseñoCarcasa Piclon
Flujo nominal270 m³/h
Finura de filtro3 µm
Equipo adicionalAbrazaderas para tubos flexibles SSD
VAM 40 V U BAR
VAM 40 V U BAR
10.07.02.00046
Anchura B23 mm
Altura H46 mm
Diámetro exterior D40 mm
Margen de medición-1,00 ... 0,00 bar
Tipo de ManConexión inferior
ConexiónG1/8"-MA
Rosca G1G1/8"-MA
Peso0,06 kg
VENT-EINH 8/6 NC 24V-DC
VENT-EINH 8/6 NC 24V-DC
10.01.21.02405
ConexiónTubo flex. 8/6
ControlCerrado sin corriente
Usa construcciSistema de planos aspirantes FXP-FMP
VSL 71-60 PU-DS-AS TR
VSL 71-60 PU-DS-AS TR
10.07.09.00034
Diámetro exterior D71 mm
Diámetro interior d60 mm
Longitud (máx)20 m
Material mangueraPU, espiral de alambre, antiestático
Radio de curvatura min.40 mm
Margen presión (presión servicio)-0,69 ... 2,09 bar
Temperatura de trabajo-40 ... 90 °C
VS-MONT 50x15.8x25 VS
VS-MONT 50x15.8x25 VS
10.06.02.00343
Longitud L50 mm
Anchura B15,8 mm
Altura H25 mm
Margen de medición bar
Usa construcciVacuestato
VS-MONT 76.5x19 VSi FXP-FMP
VS-MONT 76.5x19 VSi FXP-FMP
10.01.38.02485
Longitud L76,5 mm
Anchura B19 mm
Función adicionalVacuestato y presostato VSi
Margen de medición bar
Función adicionalInterruptor de vacío/presión
Usa construcciSistema de planos aspirantes FXP-FMP
VTR-SL 3x RST60
VTR-SL 3x RST60
10.01.10.02779
Longitud L439 mm
Anchura B100 mm
Altura H156 mm
ConexiónExtremo d tubo Ø60
FLAN-PL 120x120x10 FXC-FMC
FLAN-PL 120x120x10 FXC-FMC
10.01.21.00313
Longitud L120 mm
Anchura B120 mm
Altura H10 mm
Margen de medición bar
Usa construcciSistema de planos aspirantes FXC-FMC
FLK G1/2-IG G1/2-AG V
FLK G1/2-IG G1/2-AG V
schmalz-select
10.01.03.00207
Rosca G1G1/2"-HE
Rosca G2G1/2"-MA
Temperatura de trabajo0 ... 70 °C
Diseñorefuerzo de rigidización

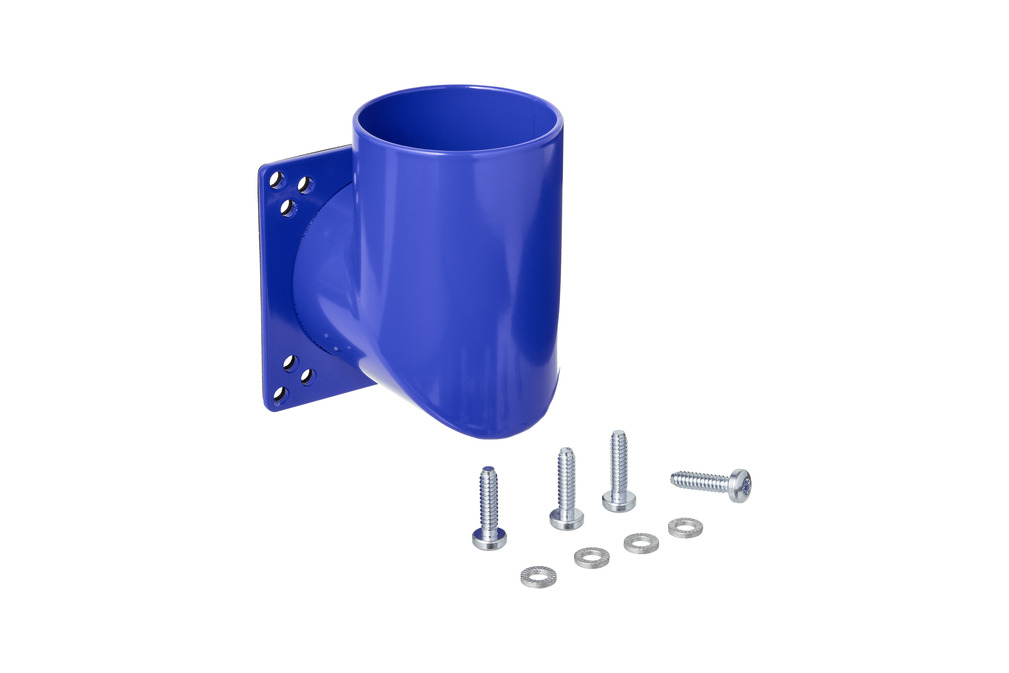

SCHL-AN W 60-79x79x45 FMP
SCHL-AN W 60-79x79x45 FMP
10.01.38.00300
Longitud L79 mm
Anchura B79 mm
Altura H45 mm
Distancia entre agujeros X162 mm
Distancia entre agujeros Y150 mm
Diámetro exterior D60 mm
Usa construcciSistema de planos aspirantes FMP

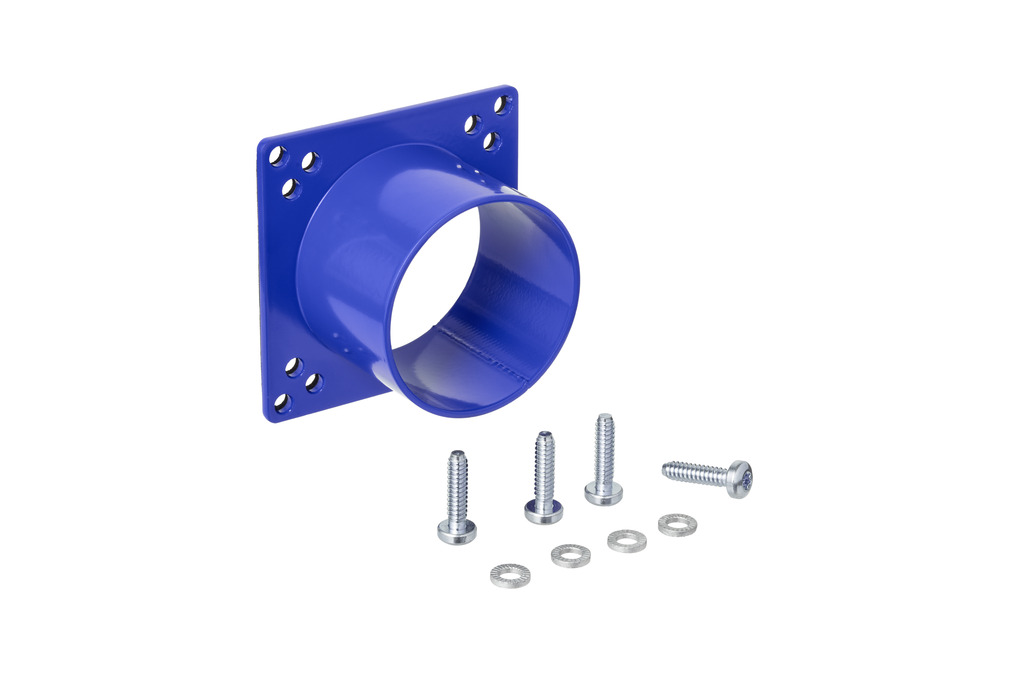

SCHL-AN 60-79x79x45 FMP
