STF 60 P 6.0 SSD
N° de artículo: 10.07.01.00260
Filtro de polvo
| Conexión | Ø60mm |
| Forma | Carcasa Piclon |
| Flujo nominal | 360 (m³/h) |
| Tamaño de los poros del filtro | 3 (µm) |
| Equipamiento adicional | Abrazaderas para tubos flexibles SSD |

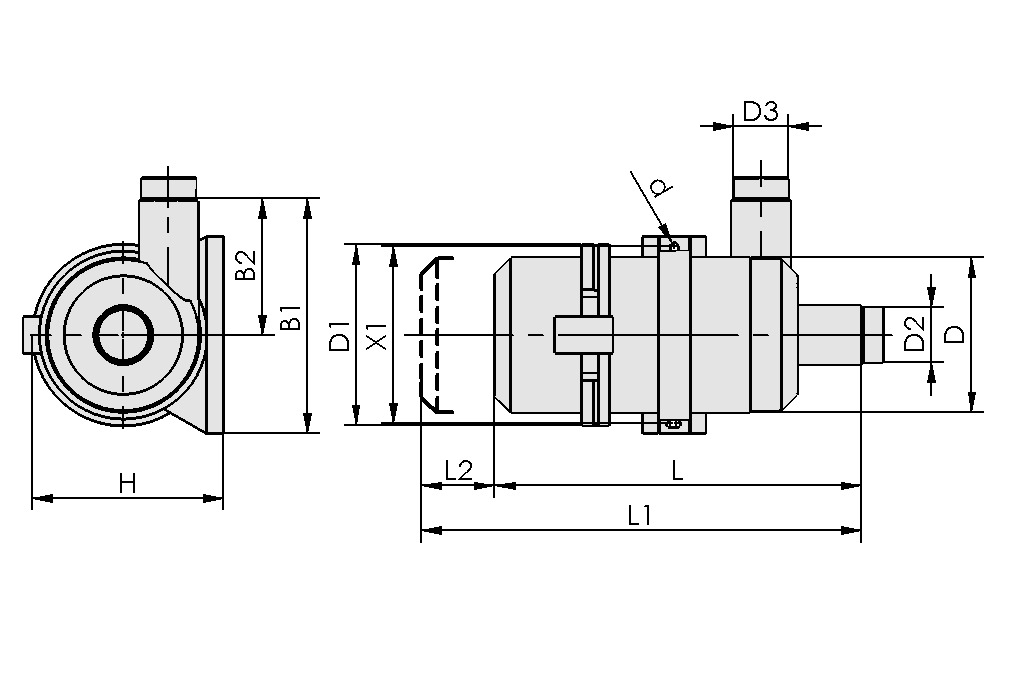

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B1 | 265 mm |
| B2 | 142 mm |
| d | 8.5 mm |
| D | 200 mm |
| D1 | 229 mm |
| D2 | 60 mm |
| D3 | 60 mm |
| H | 253 mm |
| L | 390 mm |
| L1 | 741 mm |
| L2 | 344 mm |
| X1 | 220 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Conexión | Ø60mm |
| Flujo nominal | 360 m³/h |
| Flujo nominal | 6,000 l/min |
| Vacío máx. | -500 mbar |
| Tamaño de los poros del filtro | 3 µm |
| Peso | 2.4 kg |
| Familia de productos | VF |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
FILT-EINS 3 149x361 PAP STF-Picl-610.07.01.00054Filtro (redondo)
| Tamaño de los poros del filtro | 3 (µm) |
| Diámetro exterior D | 149.2 (mm) |
| Longitud L | 360.5 (mm) |
| Material del filtro | Papel |
| Diseño de aplicación | Filtro de polvo STF |
| Tamaño | Picl-6 |
| Modelo | 6 |
SSD 60-68 ST-VZ10.07.10.00017Abrazadera para la fijación de tubos
flexibles reforzados con alambre
| Margen de fijación [mm] | 60,0 ... 68,0 mm |
| Material | Acero |
| Superficie | galvanizado |
