SBP-C 15 G02 NO A VS-T
N° de artículo: 10.02.01.01009
Eyector "BASE PUMP-controlled" en un formato especialmente ligero
| Diámetro de la tobera | 1.5 (mm) |
| Grado de evacuación | 85 (%) |
| Conexión | G1/8"(1)-G1/8"(2) |
| Presión operativa óptima | 5 (bar) |
| Capacidad de aspiración (máx.) | 71 (l/min) |
| Consumo de aire aspiración | 118 (l/min) |
| Válvula de mando | Abierta sin corriente |
| Eyectores compactos de forma | Función de soplado |
| Función del eyector | vacuostato electrónico |

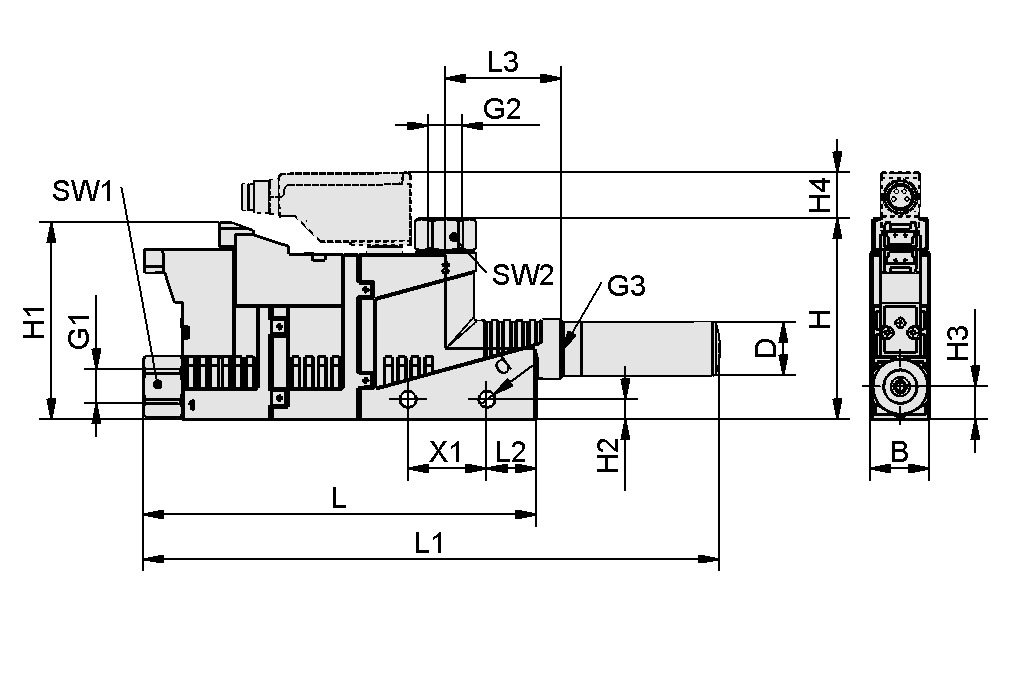

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 15 mm |
| d | 4.2 mm |
| D | 13.5 mm |
| G1 | G1/8"-HE |
| G2 | G1/8"-HE |
| G3 | G1/8"-HE |
| H | 51 mm |
| H1 | 50 mm |
| H2 | 5.2 mm |
| H3 | 8.5 mm |
| H4 | 11.8 mm |
| L | 106 mm |
| L1 | 146 mm |
| L2 | 19 mm |
| L3 | 29.5 mm |
| SW1 | 14 mm |
| SW2 | 14 mm |
| X1 | 20 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Diámetro de la tobera | 1.5 mm |
| Grado de evacuación | 85 % |
| Capacidad de aspiración (máx.) | 4.3 m³/h |
| Capacidad de aspiración (máx.) | 71 l/min |
| Consumo de aire aspiración | 7.1 m³/h |
| Consumo de aire aspiración | 118 l/min |
| Nivel acústico libre | 72 dB(A) |
| Nivel acústico de aspiración | 65 dB(A) |
| Margen de presión (presión operativa) [bar] | 3,0 ... 6,0 bar |
| Presión operativa óptima | 5 bar |
| Diámetro interior del tubo flexible recomendado para aire comprimido | 4 mm |
| Diámetro interior del tubo flexible recomendado para vacío | 6 mm |
| Peso | 145 g |
| Temperatura de uso | 0 ... 50 °C |
| Margen de presión (presión operativa) [psi] | 43,5 ... 87,0 |
| Presión óptima | 72.5 psi |
| Capacidad de aspiración máx. | 2.51 cfm |
| Consumo de aire aspiración | 4.17 cfm |
| Consumo de aire soplado | 1.06 cfm |
| Familia de productos | SBP-C |
Datos de rendimiento
Datos de rendimiento
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
SD G1/8-AG 14x4010.02.01.00540Silenciador para generador de vacío
| Rosca G1 | G1/8"-MA |
| Diámetro exterior D | 14 (mm) |
| Longitud L | 40 (mm) |
VS-V-AH-T-PNP M8-4 S10.06.02.00294Interruptor de vacío/presión con
2 señales de salida de enseñanza,
digitales
| Margen de medición [bar] | -1,0 ... 0,0 bar |
| Forma | Horizontal |
| Punto de conmutación | Función de enseñanza |
| Vacuestato para la tipo de construcción | Conmutación PNP |
| Conexión eléctrica | Conector M8, 4 polar |
| Indicación | LED |
| Modelo de protección IP | IP 40 |
| con | histéresis fija |
| Entradas / salidas | 2 digital |
Accesorios
BEF-PL 110x44.5x3 SBP10.02.01.00511Placa de fijación
| Longitud L | 110 (mm) |
| Anchura B | 44.5 (mm) |
| Altura H | 3 (mm) |
| Diseño de aplicación | Eyector básico SBP |
SET SBP M4-IG10.02.01.00769Kit de fijación
| Longitud L | 50 (mm) |
| Anchura B | 14 (mm) |
| Diseño de aplicación | Eyector básico SBP |
| Modelo | M4-IG |
ASK B-MIC10 3000 K-2P21.04.06.00086Cable de conexión
| Material tubo flexible | Cable PUR |
| Conexión eléctrica | Conect. 10mm |
| Conexión 2 | Cable, 2 polos |
ASK B-M8-4 5000 K-4P10.06.02.00031Cable de conexión
| Conexión eléctrica | Hembrilla M8, 4 pol |
| Longitud del cable | 5000 (mm) |
| Conexión 2 | Cable, tetrapolar |
| Material tubo flexible | Cable PUR |
VFT G1/4-IG 8010.07.01.00119Filtro de taza de vacío con carcasa
transparente y filtro recambiable
| Conexión | G1/4"-HE |
| Forma | inserto de filtro corto |
| Flujo nominal | 110 (l/min) |
| Flujo nominal | 6.6 (m³/h) |
| Tamaño de los poros del filtro | 80 (µm) |
