SA-NIP N044 G1/4-AG DN800

N° de artículo: 10.01.06.05750

Boquilla de conexión de ventosa

SA-NIP N044 G1/4-AG DN800
Familia pezzonN 044
Rosca G1G1/4-AG
Longitud L124 mm
Longitud apropiada6 mm
Diámetro nominal dn8 mm
parte normal materialAluminio
SA-NIP N044 G1/4-AG DN800

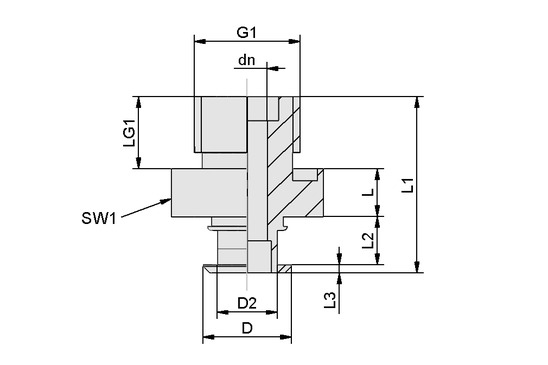

Atributo Valor
G1 G1/4-AG
L1 24 mm
Longitud de montaje 6 mm
dn 8 mm
G1 G1/4"-MA
L 6 mm
L2 9 mm
L3 1 mm
D2 11,50 mm
D 15 mm
SW1 24 mm
LG1 9 mm
Atributo Valor
Familia pezzon N 044
parte normal material Aluminio


Nota: Fuerza de aspiración: Los valores de la fuerza de aspiración son valores teóricos con un vacío de -0,6 bar y una superficie de la pieza seca, lisa y uniforme - se especifican sin factores de seguridad. Diámetro interior tubo flexible: El diámetro del tubo flexible recomendado se refiere a una longitud de tubo flexible de aprox. 2 m.

Instrucciones de pedido: SA-NIP N044 G1/4-AG DN800
