SAX 30 ED-85 G3/8-IG
N° de artículo: 10.01.19.00146
Ventosa tipo campana (circular) con boquilla, para máxima dinámica en piezas abombadas y engrasadas
| Tamaño | 30 |
| Material de ventosa | Elastodur ED |
| Dureza del material [Shore A] | 85 (Shore A) |
| Conexión | G3/8"-HE |
| Número de pliegues | 0 |

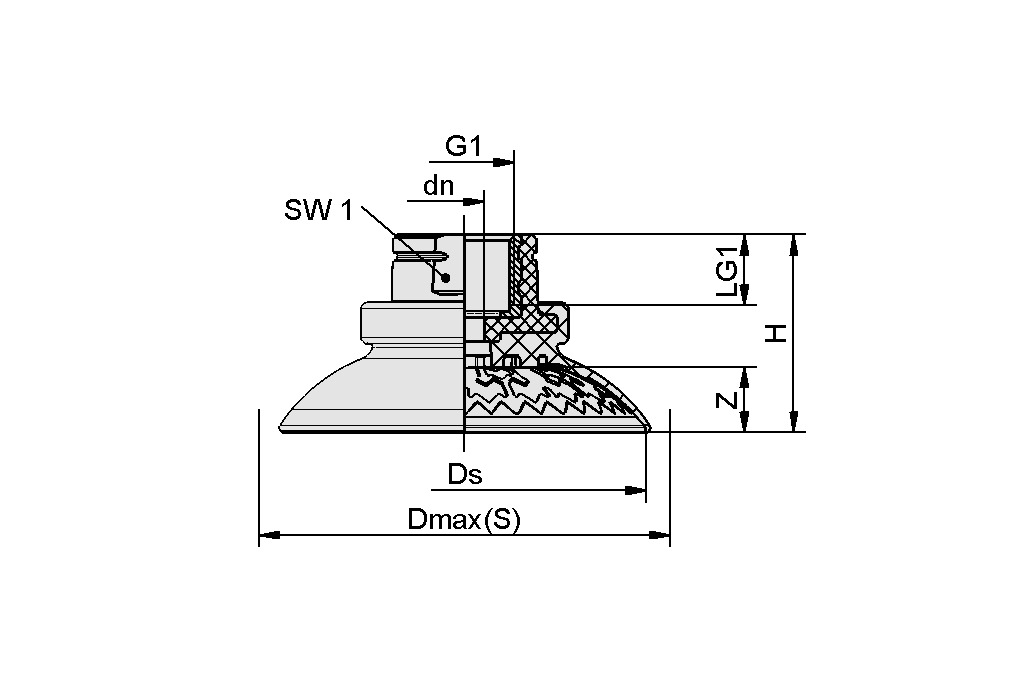

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| dn | 6.75 mm |
| Dmax(S) | 35.2 mm |
| Ds | 31.7 mm |
| G1 | G3/8"-HE |
| H | 26 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
| Z (Recorrido) | 4.5 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Fuerza de aspiración (-600 mbar) | 39 N |
| Fuerza lateral | 38 N |
| Fuerza lateral superficie aceitosa | 41 N |
| Volumen | 3.2 cm³ |
| Radio de la pieza mín. (convexo) | 18 mm |
| Tamaño | 30 |
| Conexión | G3/8"-HE |
| Número de pliegues | 0 |
| Material de ventosa | Elastodur ED |
| Dureza del material [Shore A] | 85 Shore A |
| Peso | 24 g |
| Familia de productos | SAX |
