SGM-SV 46 4 BY M5-IG PNP

Osanro: 10.01.17.00748

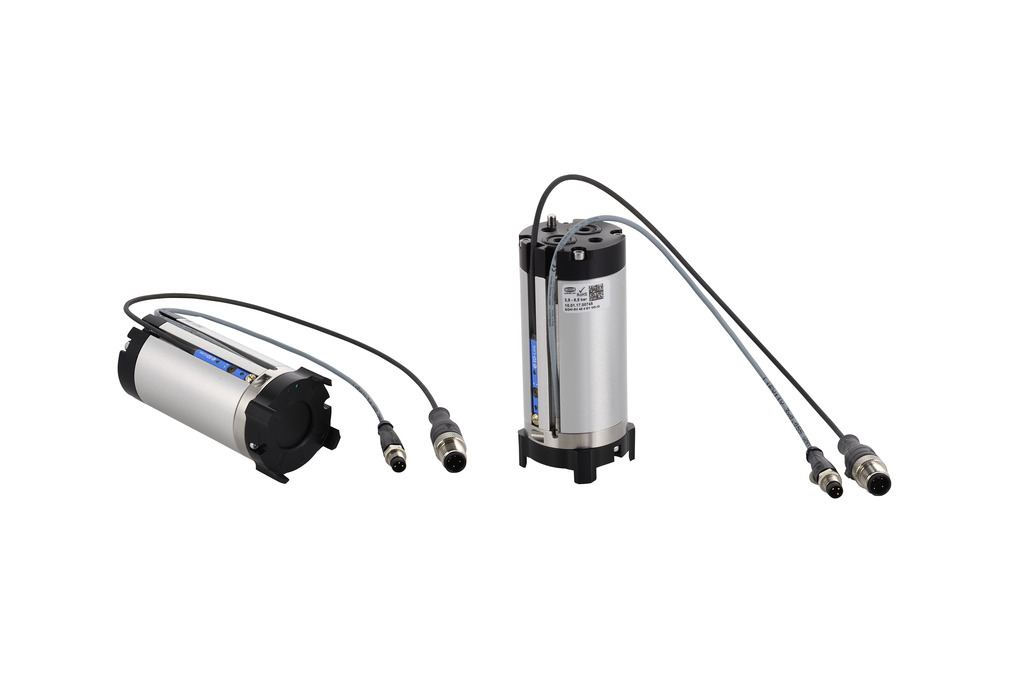

Magnetic gripper (prepared f sensor)

SGM-SV 46 4 BY M5-IG PNP
Size46
Führungszapfen4
SocketM5-F
Pressure range (operating pressure)3.5 ... 6.0 bar
Add. functionSensor PNP
Suct. cupsBattery grippers
SGM-SV 46 4 BY M5-IG PNP

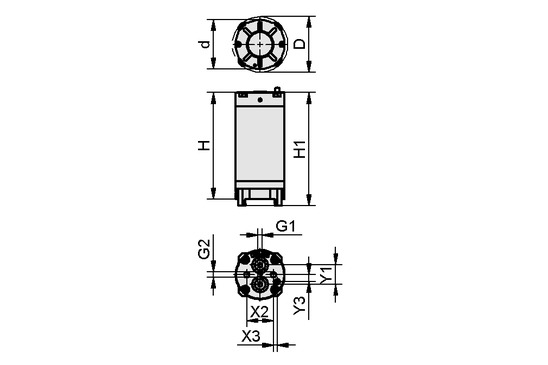

Attribuutti Arvo
D 52 mm
d 46 mm
G1 M5-F
G2 M6-F
H 100 mm
H1 106 mm
X2 25 mm
X3 3,50 mm
Y1 18 mm
Y3 6,50 mm
Attribuutti Arvo
Pressure range (operating pressure) 3.5 ... 6.0 bar
Holding force 72 N
Remaining force 0,50 N
Control valve Bistable
Add. function Sensor PNP
Operating temperature 5 ... 70 °C
Führungszapfen 4
Weight 460 g
Tässä osiossa on saatavilla tämän tuotteen vastaava dokumentaatio.

Asiakirjat

Kieli

Käyttö ohjeet
English
Käyttö ohjeet
Deutsch
Käyttö ohjeet
Español
Käyttö ohjeet
Français
Käyttö ohjeet
Italiano
Käyttö ohjeet
Polski
Käyttö ohjeet
Türkçe
Käyttö ohjeet
Pусский
Käyttö ohjeet
日本語
Käyttö ohjeet
中國
Käyttö ohjeet
한국어
Käyttö ohjeet
Suomalainen
Käyttö ohjeet
Nederlands
Käyttö ohjeet
Česky
Käyttö ohjeet
Hrvatski
Käyttö ohjeet
Slovenščina
Käyttö ohjeet
Srpski
Käyttö ohjeet
Tiếng Việt
Dokumentaatio on saatavilla myös kokonaan englanniksi.

Asiakirjat

Kieli

Käyttö ohjeet
English English

Tilaustiedot: SGM-SV 46 4 BY M5-IG PNP

The magnetic gripper SGM-SV-BY is delivered as a ready-to-connect product.

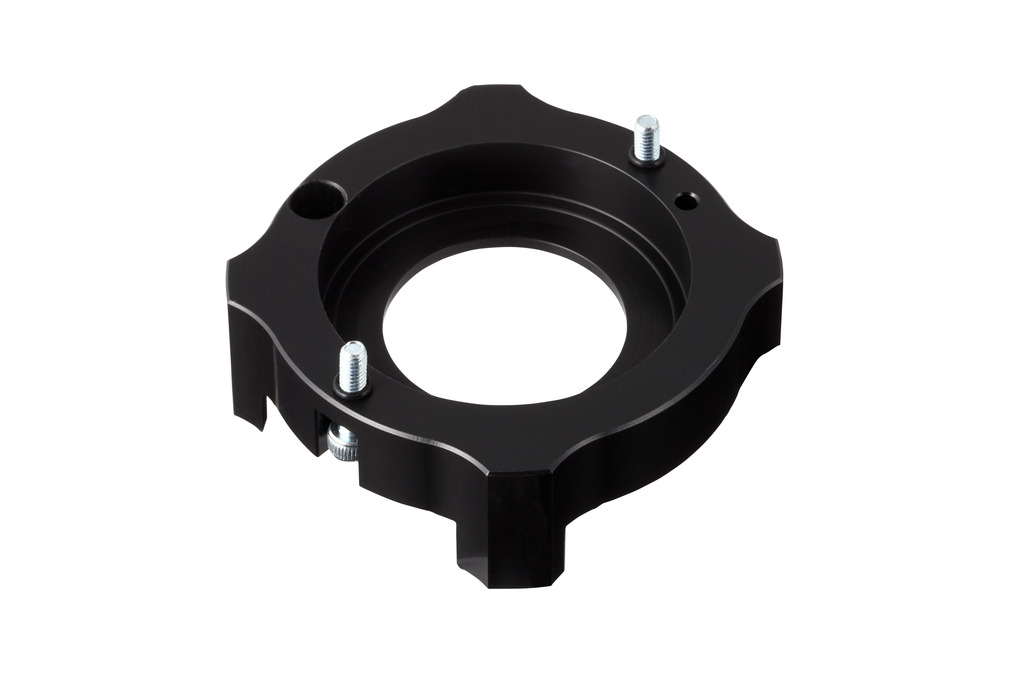

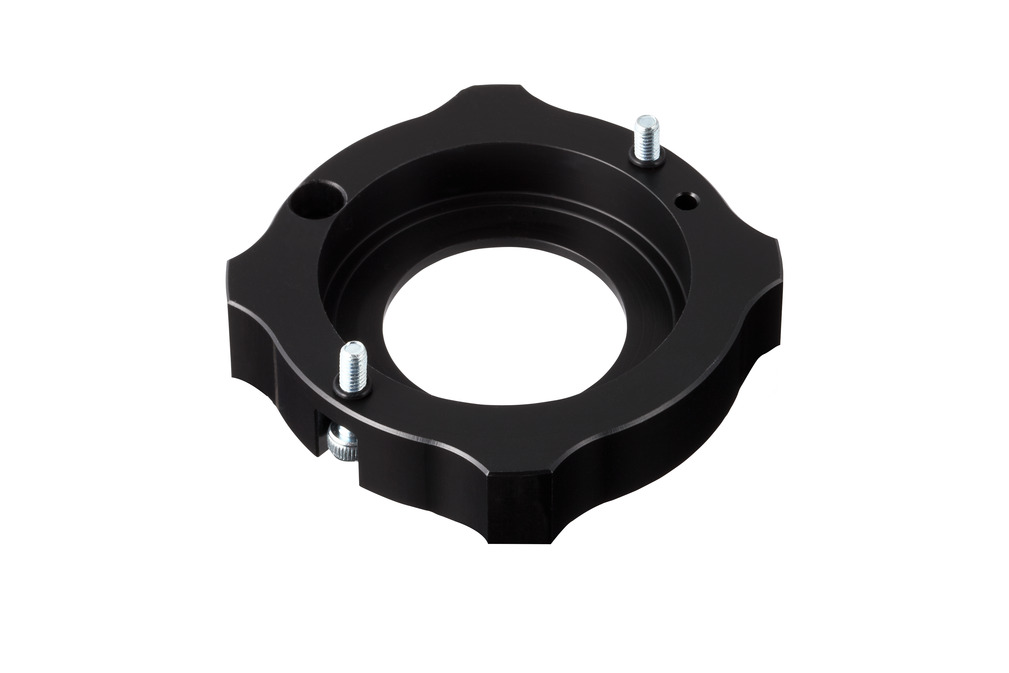

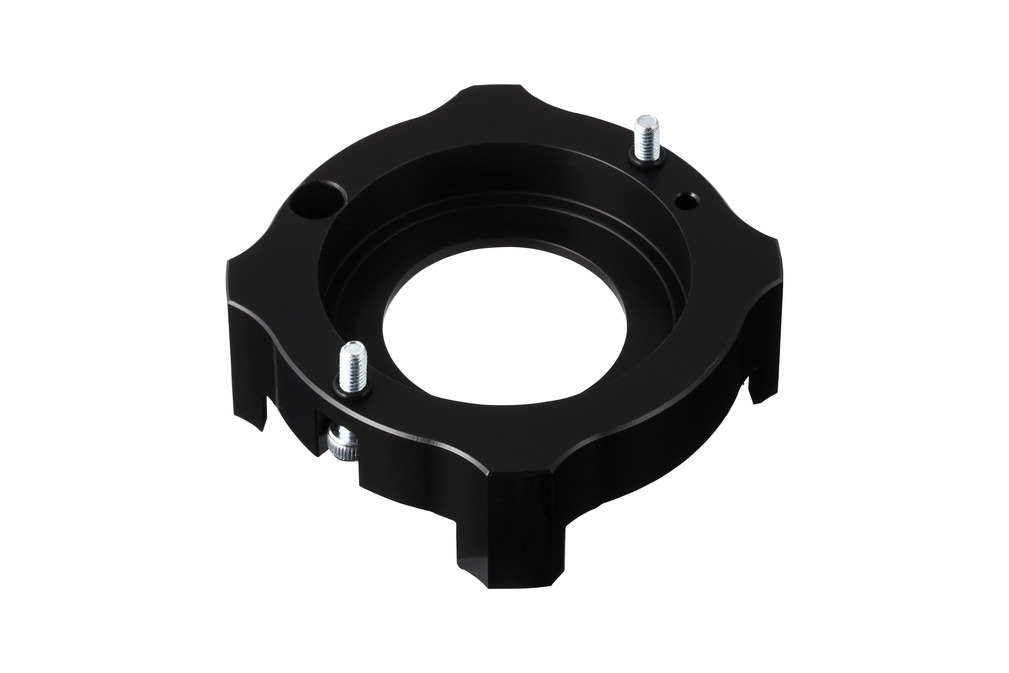

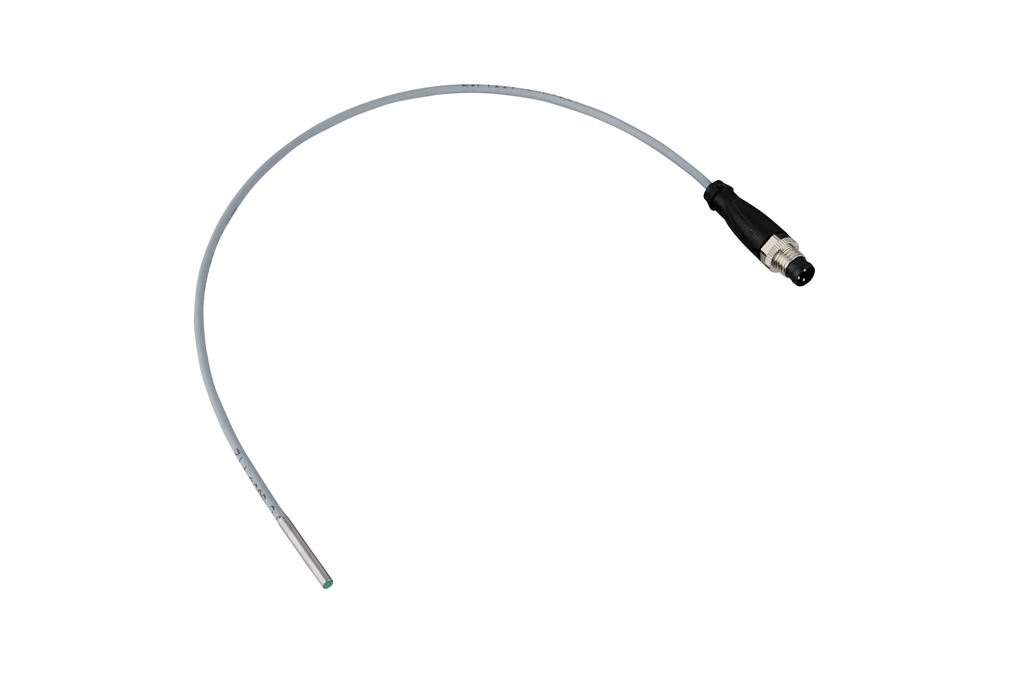

Available spare parts: sensors for part presence and switching state. Gripping elements with 4, 2 or 0 teeth for positioning and routing the battery cell

Available accessories: sensors for part presence and switching state. Gripping elements with 4, 2 or 0 teeth for positioning and routing the battery cell
