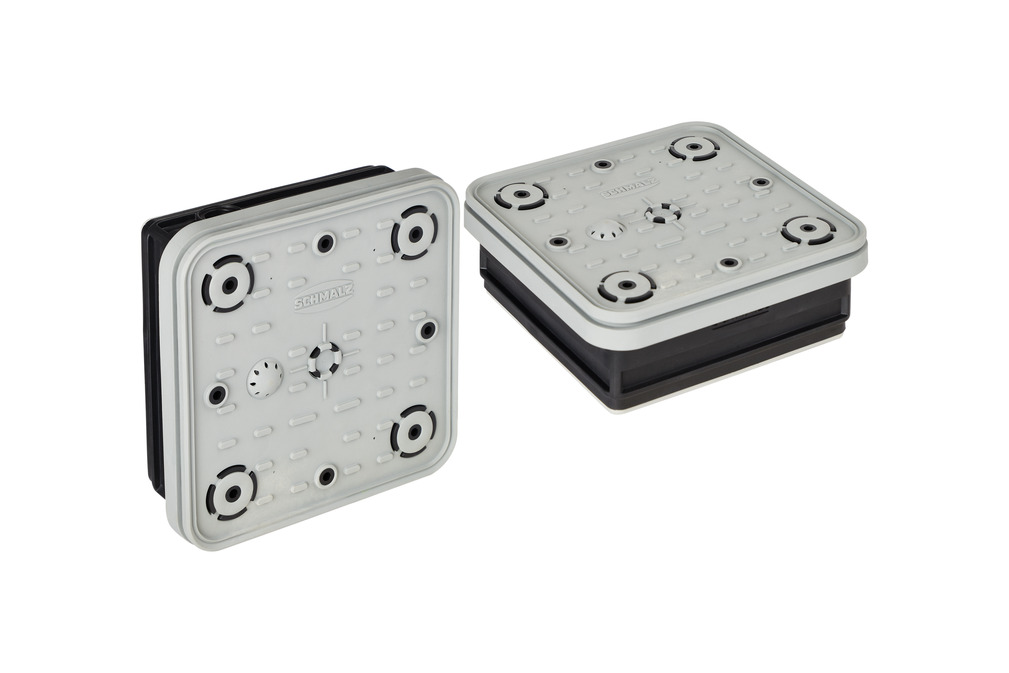

VCBL-N 145x145x52 30/40 TV > Kiristyslaitteet puunjalostukseen

Block suction cup for nesting table and grid table

New

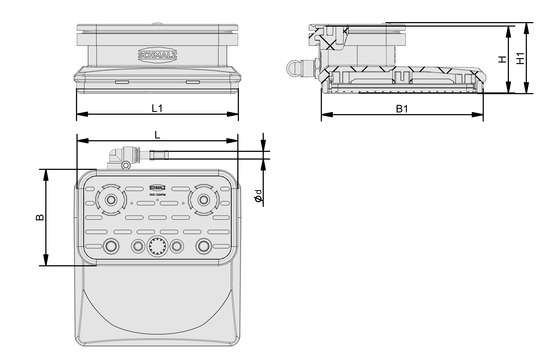

Dimensions (LxB)	145x145
Height H	52 mm
Grid	30 x 30 / 40 x 40 mm
Add. function	Touch valve

Attribuutti	Arvo
B1	130 mm
H	52 mm
H1	55,15 mm
L1	130 mm

Attribuutti	Arvo
Grid	30 x 30 / 40 x 40 mm
Genauigkeit	± 0.06 mm
