VCBL-N 130x30x97 30/40 TV > Kiristyslaitteet puunjalostukseen

Block suction cup for nesting table and grid table

New

Dimensions (LxB)	130x30
Height H	97 mm
Grid	30 x 30 / 40 x 40 mm
Add. function	Touch valve

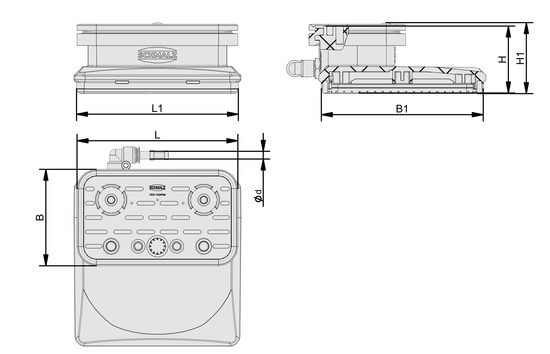

Attribuutti	Arvo
B1	130 mm
H	97 mm
H1	99,60 mm
L1	130 mm

Attribuutti	Arvo
Grid	30 x 30 / 40 x 40 mm
Genauigkeit	± 0.06 mm

Tässä osiossa on saatavilla tämän tuotteen vastaava dokumentaatio.

Asiakirjat

Kieli

Käyttö ohjeet

English

Käyttö ohjeet

Deutsch

Käyttö ohjeet

Español

Käyttö ohjeet

Français

Käyttö ohjeet

Italiano

Käyttö ohjeet

Polski

Käyttö ohjeet

Türkçe

Käyttö ohjeet

Pусский

Käyttö ohjeet

中國

Käyttö ohjeet

한국어

Käyttö ohjeet

Suomalainen

Käyttö ohjeet

Nederlands

Käyttö ohjeet

Česky

Käyttö ohjeet

Hrvatski

Käyttö ohjeet

Slovenščina

Käyttö ohjeet

Srpski

Käyttö ohjeet

Tiếng Việt

Dokumentaatio on saatavilla myös kokonaan englanniksi.

Asiakirjat

Kieli

Käyttö ohjeet

English

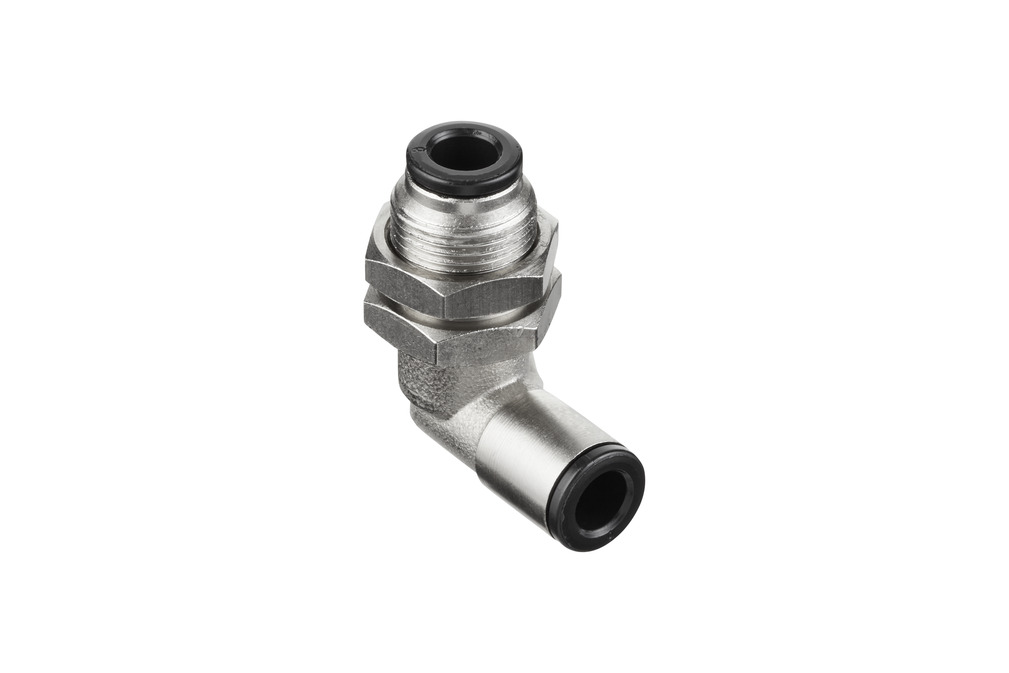

External diameter D	9 mm
Spring stroke Z	4,3 mm
Length L	22,8 mm

Length L	37,9 mm
Thread G1	M14x1-M
Hose diameter	6 mm

Construction use	Suction plate vacuum block
Length L	130 mm
Width B	30 mm

Length L	124 mm
Width B	124 mm
Height H	10 mm
Suction cup material	Cellular rubber MOS
Construction use	Vacuum block VCBL-R

External diameter D	6 mm
Internal diameter d	4 mm
Length max.	500 m
Material hose	PU
Bending radius min.	35 mm
Pressure range (operating pressure)	-0.95 ... 10.00 bar
Operating temperature	-20 ... 90 °C

Length L	14,1 mm
Width B	7 mm
Height H	1 mm
Material	Austenitic stainless steel
Surface	honed

VCBL-N 130x30x97 30/40 TV
