Pompes à vide à rotor sec EVE-TR

Capacité d'aspiration de 2,3 m³/h à 250 m³/h

Pompe à vide robuste, nécessitant peu d'entretien, en exécution à presse-étoupe

Le principe du compresseur multicellulaire garantit un fonctionnement sans vibrations et un transport continu à faible pulsation

Excellente dissipation de la chaleur grâce à un roulement à lubrification permanente et à un ventilateur puissant

Débit volumique d'aspiration réglable individuellement pour une consommation d'air optimisée et une large gamme d'applications

Faible consommation d'énergie pour un fonctionnement continu économique

Composition

Pompe à vide en version rotor sec avec ou sans filtre supplémentaire
Modèle courant alternatif, triphasé ou continu
Pompe de compression multicellulaire à fonctionnement avec peu de vibrations et volume de transport constant ou disponible comme pompe à membrane compacte
Forme compacte avec ventilateur intégré et paliers autolubrifiés
Alésage de fixation avec élément d’amortissement

Données techniques

Capacité d'aspiration jusqu'à 244 m³/h
Vide max. : 92 %

Données de performance

Métrique

Imperial

	0	100	200	300	400	500	600	700	780
EVE-TR M 2.3	2,35	2,00	1,68	1,35	1,05	0,77	0,50	0,25	0,05

	0	200	400	600	800	850
EVE-TR 4 50 Hz	4,50	3,35	2,30	1,30	0,30	0,05
EVE-TR 4 60 Hz	4,70	3,70	2,70	1,65	0,60	0,35

	0	200	400	600	800	850
EVE-TR 8 50 Hz	8,00	6,20	4,50	2,75	1,00	0,65
EVE-TR 8 60 Hz	9,80	7,70	5,45	3,35	1,65	1,30

	0	200	400	600	800	850
EVE-TR 10 50 HZ	10,00	7,70	5,30	3,10	0,80	0,20
EVE-TR 10 60 Hz	12,00	9,10	6,30	3,70	0,85	0,25

	0	200	400	600	800	850
EVE-TR 16 50 Hz	16,00	12,00	8,20	4,50	1,00	0,20
EVE-TR 16 60 Hz	18,00	14,50	10,20	6,00	1,35	0,35

	0	200	400	600	800	850
EVE-TR 25 50 Hz	25,00	18,50	12,50	6,80	1,50	0,50
EVE-TR 25 60 Hz	30,00	23,00	16,00	8,70	2,20	0,70

	0	200	400	600	800	850
EVE-TR 40 50 Hz	40,00	30,00	20,70	11,00	1,50	0,20
EVE-TR 40 60 Hz	48,00	36,00	25,00	14,50	2,10	0,50

	0	200	400	600	800	900
EVE-TR 100 50 Hz	98,00	77,00	56,00	34,00	12,00	1,00
EVE-TR 100 60 Hz	118,00	90,00	63,00	39,00	17,00	4,00

	0	200	400	600	800	900
EVE-TR 140 50 Hz	130,00	100,00	70,00	40,00	12,50	1,00

	0	200	400	600	800	900
EVE-TR 80 50 Hz	68,00	52,00	37,00	23,00	8,80	2,50
EVE-TR 80 60 Hz	79,00	61,00	43,50	28,50	12,00	3,50

	0	200	400	600	800
EVE-TR 140 60 Hz	152,00	121,00	89,00	51,00	14,00

	0	200	400	600	800
EVE-TR 250 50 Hz	245,00	190,00	137,00	85,00	40,00
EVE-TR 250 60 Hz	290,00	230,00	175,00	115,00	50,00

	0	58,83	117,67	176,5	235,33	294,17	353	411,83	458,9
EVE-TR M 2.3	1,38	1,18	0,99	0,79	0,62	0,45	0,29	0,15	0,03

	0	117,67	235,33	353	470,67	500,08
EVE-TR 4 50 Hz	2,65	1,97	1,35	0,76	0,18	0,03
EVE-TR 4 60 Hz	2,77	2,18	1,59	0,97	0,35	0,21

	0	117,67	235,33	353	470,67	500,08
EVE-TR 8 50 Hz	4,71	3,65	2,65	1,62	0,59	0,38
EVE-TR 8 60 Hz	5,77	4,53	3,21	1,97	0,97	0,76

	0	117,67	235,33	353	470,67	500,08
EVE-TR 10 50 HZ	5,88	4,53	3,12	1,82	0,47	0,12
EVE-TR 10 60 Hz	7,06	5,35	3,71	2,18	0,50	0,15

	0	117,67	235,33	353	470,67	500,08
EVE-TR 16 50 Hz	9,41	7,06	4,82	2,65	0,59	0,12
EVE-TR 16 60 Hz	10,59	8,53	6,00	3,53	0,79	0,21

	0	117,67	235,33	353	470,67	500,08
EVE-TR 25 50 Hz	14,71	10,88	7,35	4,00	0,88	0,29
EVE-TR 25 60 Hz	17,65	13,53	9,41	5,12	1,29	0,41

	0	117,67	235,33	353	470,67	500,08
EVE-TR 40 50 Hz	23,53	17,65	12,18	6,47	0,88	0,12
EVE-TR 40 60 Hz	28,24	21,18	14,71	8,53	1,24	0,29

	0	117,67	235,33	353	470,67	529,5
EVE-TR 100 50 Hz	57,66	45,30	32,95	20,00	7,06	0,59
EVE-TR 100 60 Hz	69,42	52,95	37,07	22,95	10,00	2,35

	0	117,67	235,33	353	470,67	529,5
EVE-TR 140 50 Hz	76,48	58,83	41,18	23,53	7,35	0,59

	0	117,67	235,33	353	470,67	529,5
EVE-TR 80 50 Hz	40,01	30,59	21,77	13,53	5,18	1,47
EVE-TR 80 60 Hz	46,48	35,89	25,59	16,77	7,06	2,06

	0	117,67	235,33	353	470,67
EVE-TR 140 60 Hz	89,43	71,19	52,36	30,01	8,24

	0	117,67	235,33	353	470,67
EVE-TR 250 50 Hz	144,14	111,78	80,60	50,01	23,53
EVE-TR 250 60 Hz	170,62	135,32	102,96	67,66	29,42

Documentation

La documentation relative à ce produit est disponible dans cette section.

Documents	Langue
Aperçu de famille de produits	Français

La documentation est également disponible dans son intégralité en anglais.

Documents	Langue
Aperçu de famille de produits	Anglais

1 - 10 de 62 résultats

EVE-TR 4 AC IE3-TYP1

Réf. article: 10.03.01.00869

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	courant alternatif
Niveau sonore à 50 Hz	59 (dB(A))
Tension à 50 Hz	230 V ±10 %
Tension 60 Hz	230±10%
Tension à 60 Hz	230 V ±10 %
Capacité d'aspiration (50 Hz)	4.1 (m³/h)
Capacité d'aspiration (60 Hz)	4.7 (m³/h)
Vide (50 Hz)	-850 (mbar)
Puissance nominale à 50 Hz	0.18 (kW)
Puissance nominale à 60 Hz	0.21 (kW)
Modèle	IE3:EU/CN/IND
Poids propre	7.14 (kg)

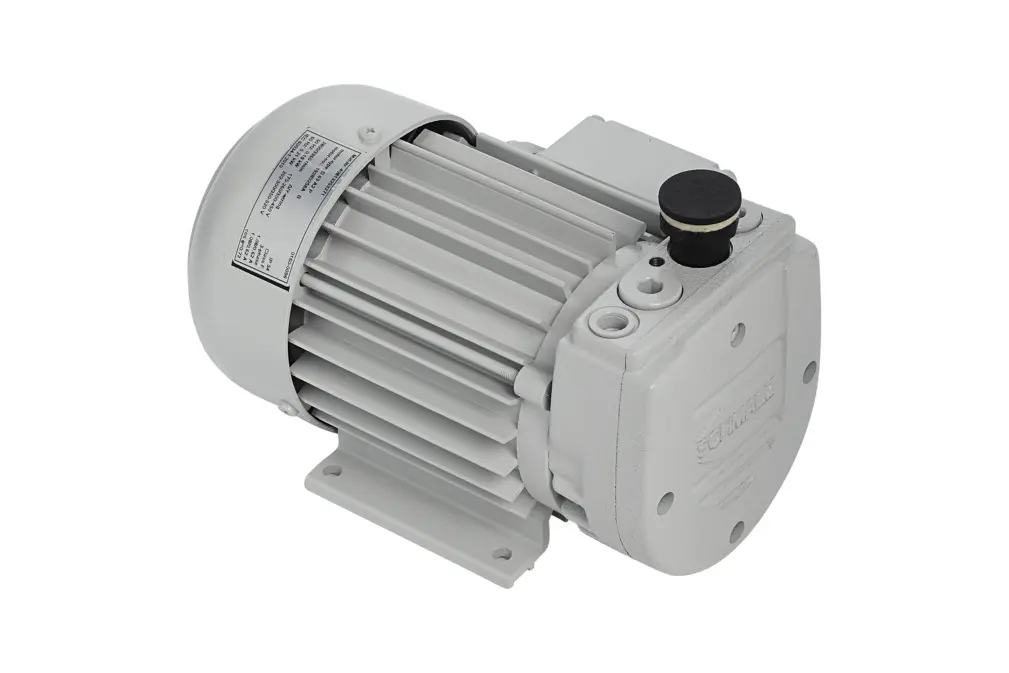

EVE-TR 8 AC3 F

Réf. article: 10.03.01.00814

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	Courant alternatif triphasé
Niveau sonore à 50 Hz	58 (dB(A))
Tension à 50 Hz	D175 - 260 V / Y300 - 450 V
Tension 60 Hz	S013
Tension à 60 Hz	200 - 300 V ou 350 - 520 V
Capacité d'aspiration (50 Hz)	8 (m³/h)
Capacité d'aspiration (60 Hz)	9.1 (m³/h)
Vide (50 Hz)	-850 (mbar)
Puissance nominale à 50 Hz	0.37 (kW)
Puissance nominale à 60 Hz	0.44 (kW)
avec	Filtre
Approbation	UR
Poids propre	11.862 (kg)

EVE-TR-M 2.3 12V-DC

Réf. article: 10.03.01.00195

Pompe à rotor sec à puissance d'aspiration constante, robuste, nécessitant peu d'entretien

Poids propre	2.4 (kg)
Vide max.	-780 (mbar)

EVE-TR 25 AC3 IE3-TYP2

Réf. article: 10.03.01.00349

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	Courant alternatif triphasé
Tension 60 Hz	S067
Tension à 60 Hz	YY230 / Y460 V ±10 %
Capacité d'aspiration (60 Hz)	30 (m³/h)
Puissance nominale à 60 Hz	0.9 (kW)
Modèle	IE3:US/CAN
Approbation	UL/CSA
Poids propre	27.5 (kg)

EVE-TR 25 AC3

Réf. article: 10.03.01.00141

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	Courant alternatif triphasé
Niveau sonore à 50 Hz	62 (dB(A))
Tension à 50 Hz	S102
Tension 60 Hz	S028
Tension à 60 Hz	190 - 290 V / 330 - 500 V AC3
Capacité d'aspiration (50 Hz)	25 (m³/h)
Capacité d'aspiration (60 Hz)	30 (m³/h)
Vide (50 Hz)	-850 (mbar)
Puissance nominale à 50 Hz	0.75 (kW)
Puissance nominale à 60 Hz	0.9 (kW)
Poids propre	26 (kg)

EVE-TR-M 2.3 24V-DC

Réf. article: 10.03.01.00192

Pompe à rotor sec à puissance d'aspiration constante, robuste, nécessitant peu d'entretien

Poids propre	2.4 (kg)
Vide max.	-780 (mbar)

EVE-TR 4 AC F

Réf. article: 10.03.01.00114

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	courant alternatif
Niveau sonore à 50 Hz	59 (dB(A))
Tension à 50 Hz	220 - 240 V
Tension 60 Hz	S009
Tension à 60 Hz	220 - 240 V
Capacité d'aspiration (50 Hz)	4.1 (m³/h)
Capacité d'aspiration (60 Hz)	4.7 (m³/h)
Vide (50 Hz)	-850 (mbar)
Puissance nominale à 50 Hz	0.18 (kW)
Puissance nominale à 60 Hz	0.22 (kW)
avec	Filtre
Poids propre	7 (kg)

EVE-TR 4 AC3

Réf. article: 10.03.01.00832

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	Courant alternatif triphasé
Niveau sonore à 50 Hz	59 (dB(A))
Tension à 50 Hz	175 - 260 / 300 - 450 V AC3
Tension 60 Hz	202-300
Tension à 60 Hz	202-300/350-520V AC3
Capacité d'aspiration (50 Hz)	4.1 (m³/h)
Capacité d'aspiration (60 Hz)	4.7 (m³/h)
Vide (50 Hz)	850 (mbar)
Puissance nominale à 50 Hz	0.18 (kW)
Puissance nominale à 60 Hz	0.21 (kW)
Approbation	UL
Poids propre	7 (kg)

EVE-TR 4 AC3 IE2-TYP1

Réf. article: 10.03.01.00705

Pompe à rotor sec à capacité d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	Courant alternatif triphasé
Niveau sonore à 50 Hz	59 (dB(A))
Tension à 50 Hz	230 / 400 V AC3
Tension 60 Hz	208/360AC3
Tension à 60 Hz	208 / 360 V AC3
Capacité d'aspiration (50 Hz)	4.1 (m³/h)
Capacité d'aspiration (60 Hz)	4.7 (m³/h)
Vide (50 Hz)	-850 (mbar)
Puissance nominale à 50 Hz	0.18 (kW)
Puissance nominale à 60 Hz	0.22 (kW)
Modèle	IE2-TYP1
Poids propre	7 (kg)

EVE-TR-T 4 AC F

Réf. article: 10.03.01.00197

Pompe à rotor sec à puissance d'aspiration constante, robuste, nécessitant peu d'entretien

Type actuel	courant alternatif
Niveau sonore à 50 Hz	59 (dB(A))
Tension à 50 Hz	230 V - AC
Capacité d'aspiration (50 Hz)	4 (m³/h)
Capacité d'aspiration (60 Hz)	4.7 (m³/h)
Puissance nominale à 50 Hz	0.18 (kW)
Puissance nominale à 60 Hz	0.22 (kW)
avec	Filtre
Poids propre	8.5 (kg)
Vide max.	-850 (mbar)
