- EFFICACE

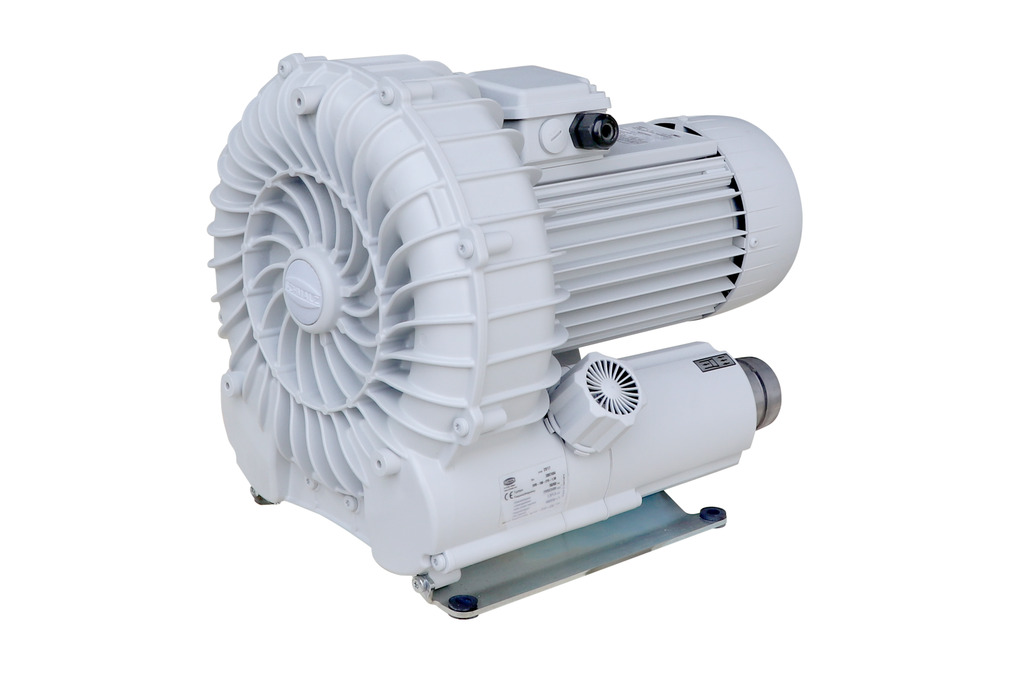

SB 230 230 1.8 IE3-TYP2
Réf. article: 10.04.01.00071
Turbines pour le vide per une capacité d'aspiration max.
| Capacité d'aspiration (60 Hz) | 230 (m³/h) |
| Vide (60 Hz) | 230 (mbar) |
| Puissance nominale à 60 Hz | 1.8 (kW) |
| Tension à 60 Hz | YY230 / Y460 V ±10 % |
| Tension 60 Hz | S067 |
| Modèle | IE3:US/CAN |
| Approbation | UL/CSA |
| Approbation | UL/CSA |
| Poids propre | 28.5 (kg) |
| Couleur | RAL 7035 gris clair |
Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 306 mm |
| B1 | 317 mm |
| d | 10,2 mm |
| D2 | 60 mm |
| G1 | G1-1/2"-F |
| H | 357 mm |
| L | 431 mm |
| X1 | 240 mm |
| Y1 | 240 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Capacité d'aspiration (60 Hz) | 230 m³/h |
| Vide (60 Hz) | 230 mbar |
| Type de protection IP | IP 55 |
| Puissance nominale à 60 Hz | 1,8 kW |
| Tension à 60 Hz | YY230 / Y460 V ±10 % |
| Niveau sonore à 60 Hz | 69,2 dB(A) |
| Poids propre | 28,5 kg |
| Construction du modèle | IE3-TYP2 |
| Approbation | UL/CSA |
| Modèle | IE3:US/CAN |
| Famille de produits | SB |
Données de performance
Données de performance
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Accessoires
SBB-230V-AC-ST/ABS-LUE SB10.04.04.00234Caisson d'insonorisation pour
turbine Schmalz
de pression sonore
| Construction de l'utilisation | Turbine SB |
| Tension DC | 230 V - AC |
| Matière | Acier / ABS |
| Filetage G1 | G2"-M |
| Longueur L | 661 (mm) |
| Largeur B | 586 (mm) |
| Hauteur H | 563 (mm) |
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00319Caisson d'insonorisation pour
turbine Schmalz
de pression sonore
| Construction de l'utilisation | Turbine SB |
| Tension DC | 24 V - DC |
| Matière | Acier / ABS |
| Filetage G1 | G2"-M |
| Longueur L | 661 (mm) |
| Largeur B | 586 (mm) |
| Hauteur H | 563 (mm) |
STF 60 P 4.5 SSD10.07.01.00259Filtre à poussière
| Connexion | Ø60mm |
| Forme | Carter en piclon |
| Volume de flux nominal | 270 (m³/h) |
| Épaisseur des pores du filtre | 3 (µm) |
| Équipement supplémentaire | Colliers de bridage SSD |

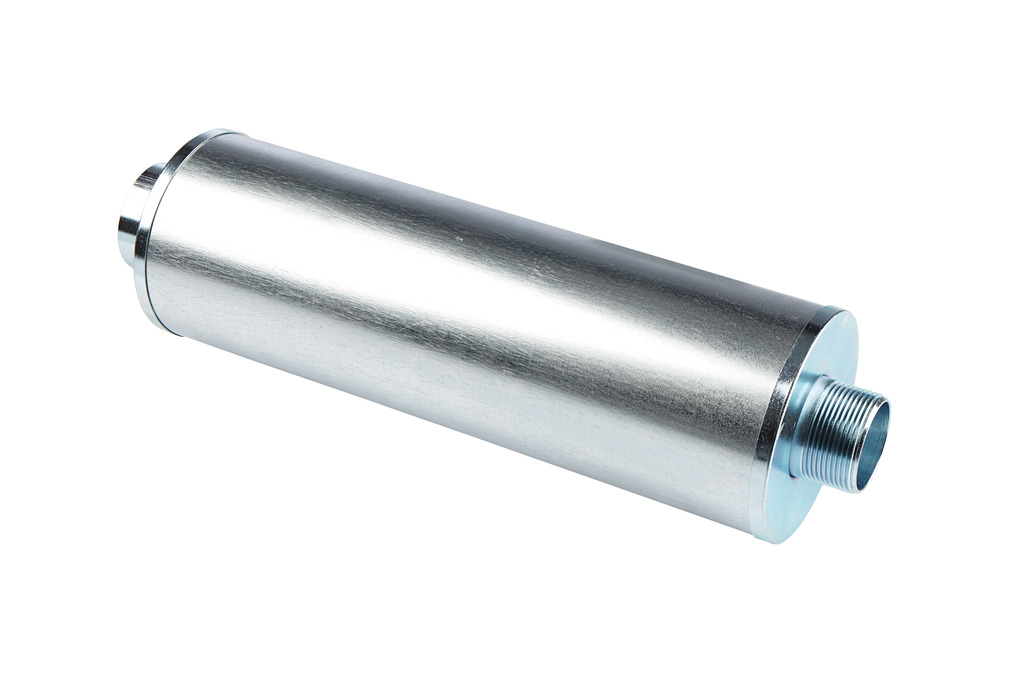

SD G1-1/2-AG 113x410 SB10.04.04.00362Silencieux pour générateur de vide
| Filetage G1 | G1-1/2"-M |
| Diamètre extérieur D | 113 (mm) |
| Longueur L | 410 (mm) |
| Construction de l'utilisation | Turbine SB |
ST G1-1/2-AG 38 MS-V10.08.03.00170Raccord de tuyau
| Filetage G1 | G1-1/2"-M |
| Diamètre intérieur du tuyau (recommandé) d | 38 (mm) |
| Matière | Laiton |
| Surface | nickelé |
| Longueur L | 12.2 (mm) |
| Diamètre nominal dn | 29.9 (mm) |
