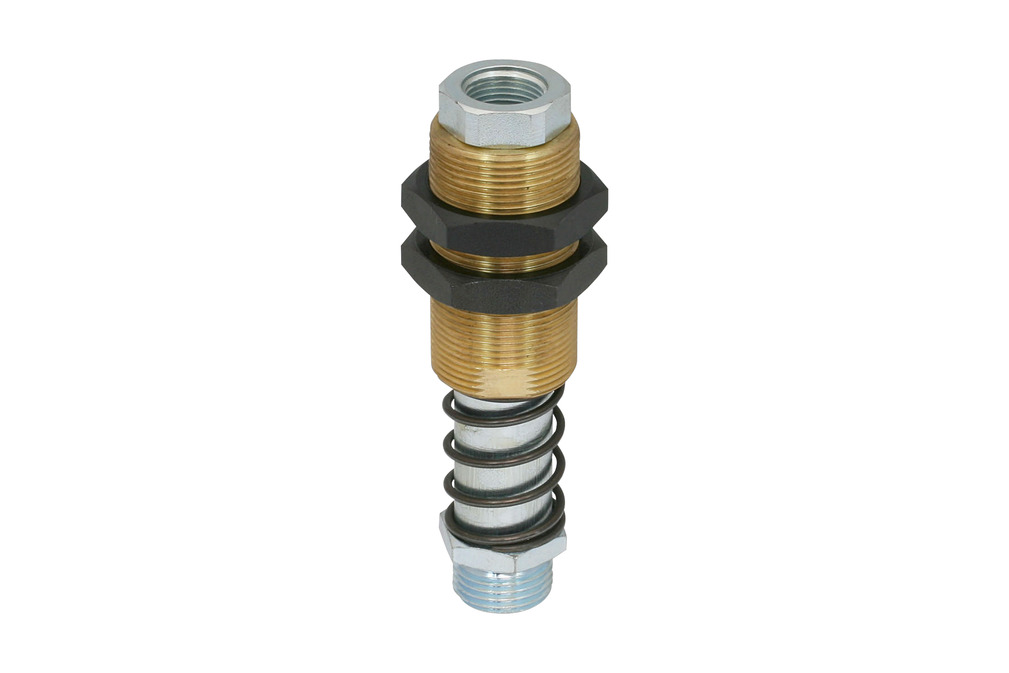

FSTE G1/2-AG 25
Numero articolo: 10.01.02.00574
Asta a molla con ammortizzatore e compensazione altezza
| Connessione a ventosa | G1/2"-AG |
| Famiglia di prodotti | FSTE |
| Freccia elastica Z | 25 (mm) |
| Coppia di fissaggio (max) | 50 (Nm) |
Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| G1 | G3/8"-IG |
| G2 | G1/2"-AG |
| G3 | M30x1,5-AG |
| H | 105.5 mm |
| H2 | 42.5 mm |
| LG1 | 13 mm |
| LG2 | 10.5 mm |
| LG3 | 55 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 24 mm |
| Z (freccia elastica) | 25 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Tasso elastico | 3.83 N/mm |
| Pretensione della molla | 25.64 N |
| Centro di reazione elastica | 73.5 N |
| Carico verticale | 4900 N |
| Carico orizzontale | 1870 N |
| Coppia di fissaggio (max) | 50 Nm |
| Peso | 400 g |
| Temperatura d'intervento | 0 ... 80 °C |
| Famiglia di prodotti | FSTE |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Pezzi di ricambio
DRUCK-FED 2x23 40.5 3.82820.08.02.00095Molla di compressione
| Diametro del filo | 2 (mm) |
| Lunghezza L | 40.5 (mm) |
| Tasso elastico | 3.828 (N/mm) |
| Diametro | 23 (mm) |
Accessori
FLK G1/2-IG G1/2-AG10.01.03.00175Fissaggio ventosa flessibile per
l'adeguamento alle superfici oblique
| Filettatura G1 | G1/2"-IG |
| Filettatura G2 | G1/2"-AG |
| Temperatura d'intervento | 0 ... 70 °C |
FLK G1/2-IG G1/2-AG V10.01.03.00207Fissaggio ventosa flessibile per
l'adeguamento alle superfici oblique
| Filettatura G1 | G1/2"-IG |
| Filettatura G2 | G1/2"-AG |
| Temperatura d'intervento | 0 ... 70 °C |
| Elementi di fissaggio della forma | rinforzato |
KGL G1/2-IG G1/2-AG10.01.03.00111Fissaggio ventosa snodabile per
l'adeguamento alle superfici oblique
| Filettatura G1 | G1/2"-IG |
| Filettatura G2 | G1/2"-AG |
| Altezza H | 40 (mm) |
HTR-STA 62 1N D30 WI10.08.03.00148Supporto per montaggio
flessibile aste a molla/ventose
su profili
| Lunghezza L | 62 (mm) |
| Connessione 1 | Linguetta |
| Collegamento ventosa o asta a molla | Contorno D30-G1/2 |
| Forma | angolato |
HTR-STS 40x40 D30 WI10.08.03.00090Supporto per montaggio
flessibile aste a molla/ventose
su tubi a sezione quadra
| Connessione 1 | 40x40 |
| Collegamento ventosa o asta a molla | Contorno D30-G1/2 |
| Forma | angolato |
HTR-STS 50x50 D30 WI10.08.03.00091Supporto per montaggio
flessibile aste a molla/ventose
su tubi a sezione quadra
| Connessione 1 | 50x50 |
| Collegamento ventosa o asta a molla | Contorno D30-G1/2 |
| Forma | angolato |
HTR-STS 60x60 D30 WI10.08.03.00092Supporto per montaggio
flessibile aste a molla/ventose
su tubi a sezione quadra
| Connessione 1 | 60x60 |
| Collegamento ventosa o asta a molla | Contorno D30-G1/2 |
| Forma | angolato |
ST G3/8-AG 9 MS-V10.08.03.00159Bocchetta
| Filettatura G1 | G3/8"-AG |
| Diametro interno del tubo (raccomandato) d | 9 (mm) |
| Materiale | Ottone |
| Superficie | nichelato |
| Lunghezza L | 6 (mm) |
| Diametro nominale dn | 7.4 (mm) |
ST G3/8-AG 13 MS-V10.08.03.00160Bocchetta
| Filettatura G1 | G3/8"-AG |
| Diametro interno del tubo (raccomandato) d | 13 (mm) |
| Materiale | Ottone |
| Superficie | nichelato |
| Lunghezza L | 5.9 (mm) |
| Diametro nominale dn | 10 (mm) |
STV-GE G3/8-AG 810.08.02.00237Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 8 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 14.6 (mm) |
| Lunghezza L | 17.4 (mm) |
STV-GE G3/8-AG 1010.08.02.00252Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 10 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 16.5 (mm) |
| Lunghezza L | 20.1 (mm) |
STV-GE G3/8-AG 1210.08.02.00209Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 12 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 19.5 (mm) |
| Lunghezza L | 23.6 (mm) |
STV-GE G3/8-AG 1410.08.02.00211Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 14 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 21.5 (mm) |
| Lunghezza L | 30.5 (mm) |
STV-W G3/8-AG 810.08.02.00236Raccordo a innesto angolare,
orientabile
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 8 (mm) |
| Materiale | Nichelato |
| Temperatura d'intervento | -20 ... 80 °C |
| Lunghezza L | 23.7 (mm) |
STV-W G3/8-AG 1010.08.02.00255Raccordo a innesto angolare,
orientabile
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 10 (mm) |
| Materiale | Nichelato |
| Temperatura d'intervento | -20 ... 80 °C |
| Lunghezza L | 35.1 (mm) |
STV-W G3/8-AG 1210.08.02.00163Raccordo a innesto angolare,
orientabile
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 12 (mm) |
| Materiale | Nichelato |
| Temperatura d'intervento | -20 ... 80 °C |
| Lunghezza L | 34.1 (mm) |
STV-WF G3/8-AG 810.08.02.00234Raccordo a innesto angolare,
regolabile
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 8 (mm) |
| Materiale | Nichelato |
| Temperatura d'intervento | -10 ... 70 °C |
| Lunghezza L | 26.7 (mm) |
STV-WF G3/8-AG 1010.08.02.00259Raccordo a innesto angolare,
regolabile
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 10 (mm) |
| Materiale | Nichelato |
| Temperatura d'intervento | -10 ... 70 °C |
| Lunghezza L | 29.2 (mm) |
