PFYN 60 NBR-55 G1/4-IG
Onderdeelnr.: 10.01.01.00092
Vlakke vacuümgrijper (rond) voor gladde of licht ruwe oppervlakken
| Size | 60 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 (Shore A) |
| Nipple material | Aluminum |
| Product family | PFYN |

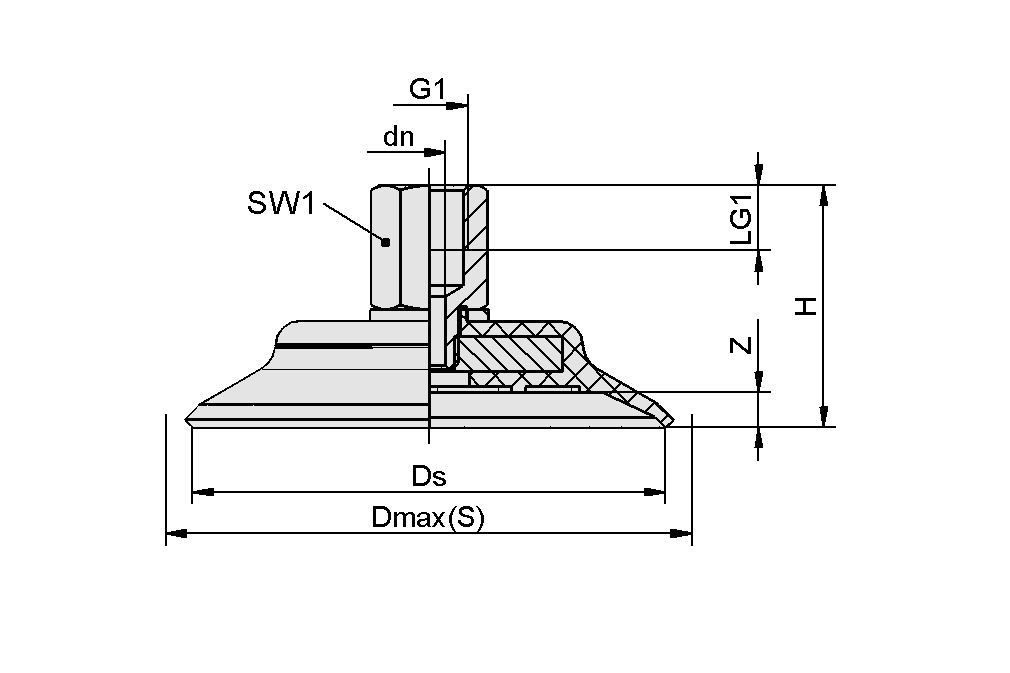

Ontwerpgegevens
Ontwerpgegevens
| Attribuut | Waarde |
|---|---|
| dn | 5,5 mm |
| Dmax(S) | 64 mm |
| Ds | 60 mm |
| G1 | G1/4"-F |
| H | 39 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z (Stroke) | 4,7 mm |
Technische gegevens
Technische gegevens
| Attribuut | Waarde |
|---|---|
| Suction force (-600mbar) | 125 N |
| Volume | 10 cm³ |
| Workpiece radius min. (convex) | 100 mm |
| Hose inner diameter (recom.) d | 6 mm |
| Size | 60 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 Shore A |
| Weight | 36,9 g |
| Product family | PFYN |
| Number of folds | 0 |
CAD-gegevens
CAD-gegevens
Live CAD-model gebruiksvriendelijk
Nadat je op de downloadknop hebt geklikt, kun je het CAD-model in verschillende bestandsformaten downloaden. Als het voorbeeld niet correct wordt weergegeven op deze pagina, klik dan op de knop "Reload".
Documentatie
Documentatie
Onderdelen
SA-NIP N009 G1/4-IG10.01.01.10096Zuigeraansluitnippel voorgemonteerd
| Thread G1 | G1/4"-F |
| Length L1 | 33 (mm) |
| Material | Aluminum |
PFG 60 NBR-55 N009 M10x1.25-IG10.01.01.00018Vlakke zuiger (rond) voor
gladde of licht ruwe oppervlakken
| Size | 60 |
| Suction cup material | Nitrile rubber NBR |
| Material hardness [Shore A] | 55 (Shore A) |
Accessoires
SU 6010.01.01.13585Afdekking voor vacuümgrijper
| Size | 60 |
| Clamping range [mm] | 60,0 ... 70,0 mm |
| Temperature resistance | 80 (°C) |
