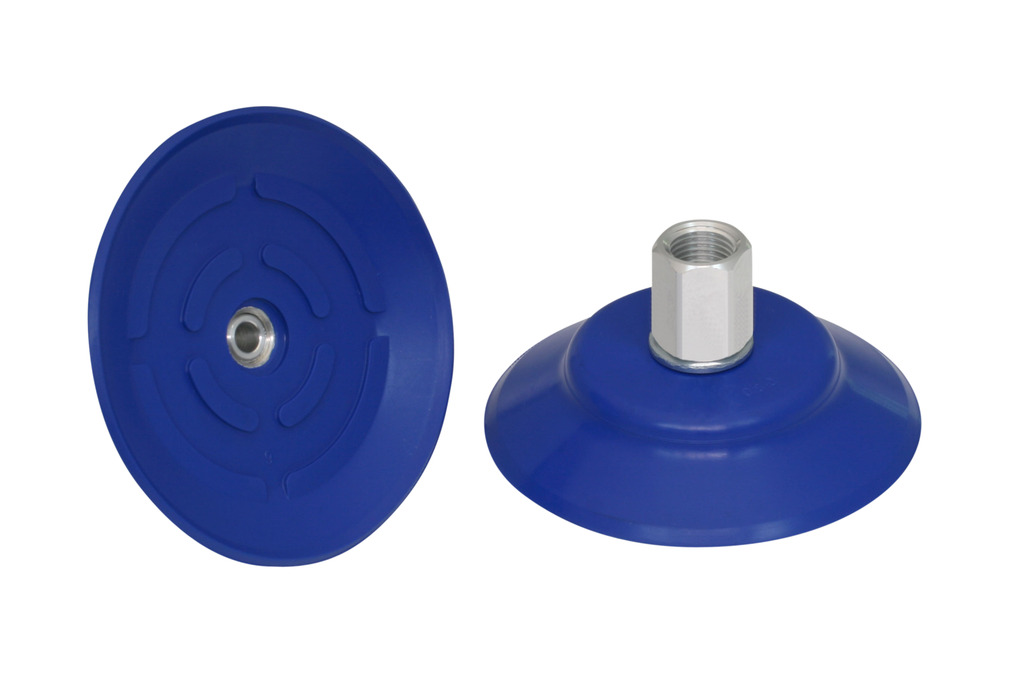

PFYN 80 HT1-60 G1/4-IG
Parça no.: 10.01.01.11157
Düz veya hafif pürüzlü yüzeyler için düz vantuz (yuvarlak)
| Boyut | 80 |
| Vantuz malzemesi | Yüksek sıcaklık malzemesi HT1 |
| Malzeme sertliği [Shore A] | 60 (Shore A) |
| Malzeme özelliği | iz bırakmayan |
| Meme ucu malzemesi | Alüminyum |
| Ürün ailesi | PFYN |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| dn | 5,5 mm |
| Dmax(S) | 86 mm |
| Ds | 80 mm |
| G1 | G1/4"-F |
| H | 41 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z (İnme) | 6 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 260 N |
| Cilt | 25 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 150 mm |
| Hortum çapı (tavsiye edilen) d | 6 mm |
| Boyut | 80 |
| Vantuz malzemesi | Yüksek sıcaklık malzemesi HT1 |
| Malzeme sertliği [Shore A] | 60 Shore A |
| Ağırlık | 65,2 g |
| Ürün ailesi | PFYN |
| Körük Sayısı | 0 |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
SA-NIP N009 G1/4-IG10.01.01.10096Vantuz bağlantı nipeli
ön montaj
| Diş G1 | G1/4"-F |
| Uzunluk L1 | 33 (mm) |
| Malzeme | Alüminyum |
PFG 80 HT1-60 N009 M10x1.25-IG10.01.01.11170Düz vantuz (yuvarlak)
| Boyut | 80 |
| Vantuz malzemesi | Yüksek sıcaklık malzemesi HT1 |
| Malzeme sertliği [Shore A] | 60 (Shore A) |
| Malzeme özelliği | iz bırakmayan |
Aksesuarlar
SU 8010.01.01.12839Vantuz için kapak
| Boyut | 80 |
| Sıkıştırma aralığı [mm] | 80,0 ... 100,0 mm |
| Sıcaklık direnci | 80 (°C) |
