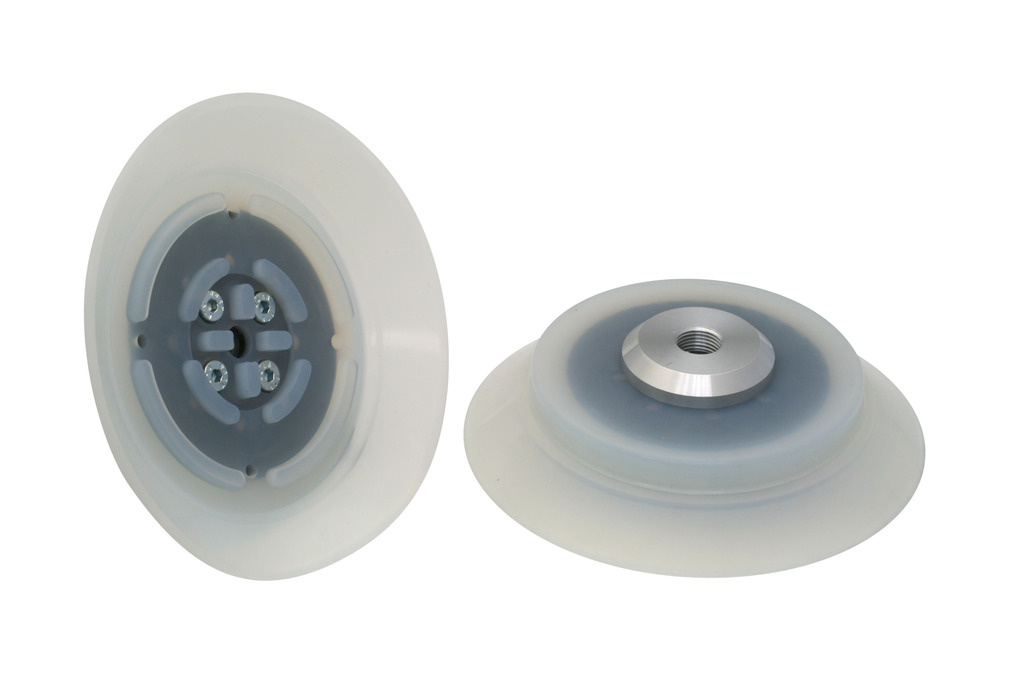

PFYN 200 SI-55 G1/2-IG
Parça no.: 10.01.01.00342
Düz veya hafif pürüzlü yüzeyler için düz vantuz (yuvarlak)
| Boyut | 200 |
| Vantuz malzemesi | Silikon SI |
| Malzeme sertliği [Shore A] | 55 (Shore A) |
| Meme ucu malzemesi | Alüminyum |
| Ürün ailesi | PFYN |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| dn | 13,5 mm |
| Dmax(S) | 222 mm |
| Ds | 193 mm |
| G1 | G1/2"-F |
| H | 50,5 mm |
| LG1 | 13 mm |
| Z (İnme) | 13 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Emme kuvveti (-600mbar) | 1.498 N |
| Cilt | 427 cm³ |
| İş parçası yarıçapı dak (dışbükey) | 400 mm |
| Hortum çapı (tavsiye edilen) d | 9 mm |
| Boyut | 200 |
| Vantuz malzemesi | Silikon SI |
| Malzeme sertliği [Shore A] | 55 Shore A |
| Ağırlık | 784,6 g |
| Ürün ailesi | PFYN |
| Körük Sayısı | 0 |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
PFG 200 SI-55 N01010.01.01.00336Düz vantuz (yuvarlak)
| Boyut | 200 |
| Vantuz malzemesi | Silikon SI |
| Malzeme sertliği [Shore A] | 55 (Shore A) |
| Malzeme özellikleri | FDA uyumlu |
Aksesuarlar
SU 21010.01.01.12439Vantuz için kapak
| Boyut | 210 |
| Sıkıştırma aralığı [mm] | 210,0 ... 220,0 mm |
| Sıcaklık direnci | 80 (°C) |
