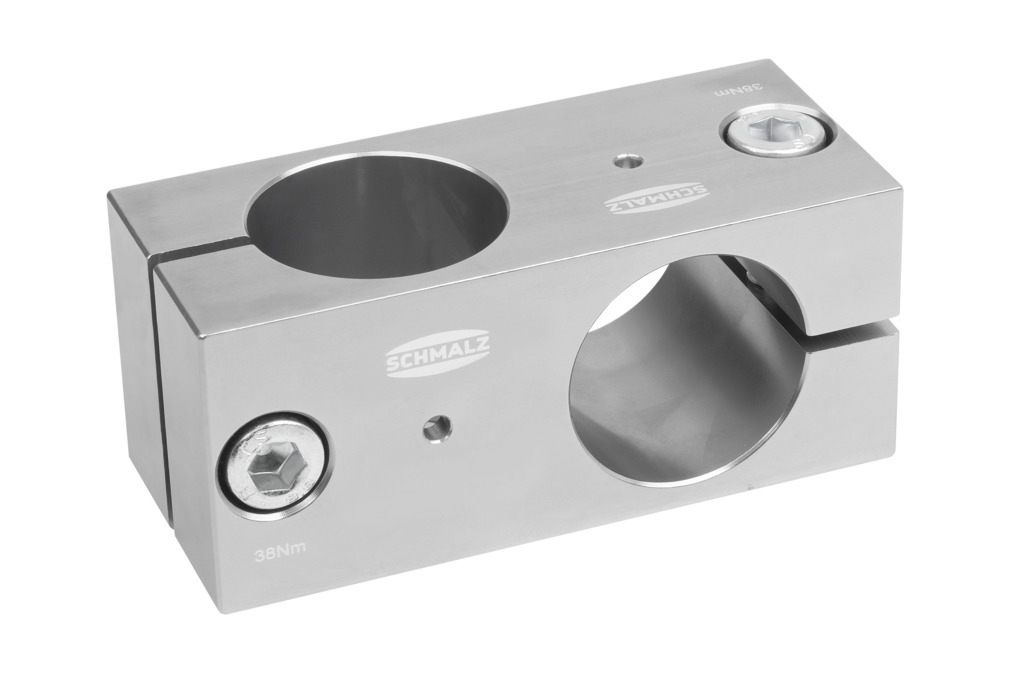

SXT-CL X FIX 40 40 AL
Parça no.: 10.07.13.00127
Yuvarlak Tooling için Kelepçe
| Şekil montaj elemanları | katı |
| Şekil | Çapraz şekil |
| Genişlik B | 48 (mm) |
| Uzunluk L | 115 (mm) |
| Malzeme | Alüminyum |
| İnşaat kullanımı | Boru 40 / 40 |
Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 48 mm |
| d | 40 mm |
| d1 | 40 mm |
| H | 48 mm |
| L | 115 mm |
| L2 | 36,5 mm |
| X1 | 42 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Malzeme | Alüminyum |
| Şekil | Çapraz şekil |
| Şekil montaj elemanları | FIX |
| Ağırlık | 450 g |
| Ürün ailesi | SXT |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
