GP 5 SCP 10..15
Parça no.: 10.02.02.00915
Manifold olarak kullanım ve ejektör blokları oluşturmak için basınçlı hava dağıtıcısı
| Bağlantı sayısı | 5 |
| Uzunluk L | 127 (mm) |
| Genişlik B | 30 (mm) |
| Yükseklik H | 34 (mm) |

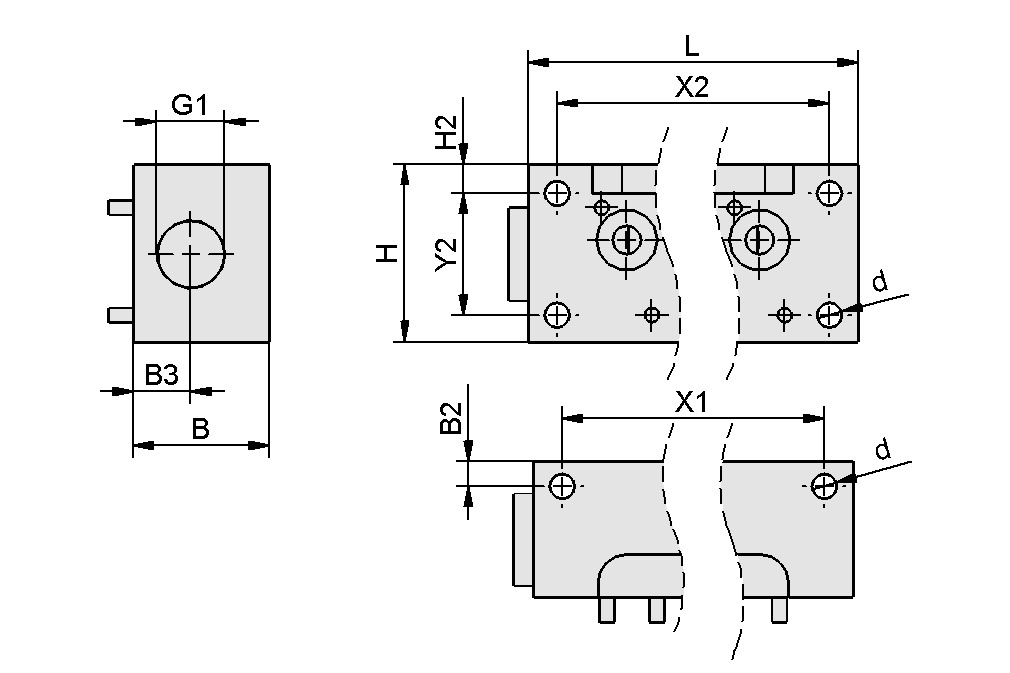

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 30 mm |
| G1 | G1/4"-F |
| H | 34 mm |
| H2 | 5 mm |
| d | 4,5 mm |
| L | 127 mm |
| Y1 | 20 mm |
| Y2 | 20 mm |
| X1 | 117 mm |
| X2 | 117 mm |
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Yedek parçalar
EJEK-PL SCP 10..1510.02.02.00729Ejektör körleme plakası
| Uzunluk L | 26 (mm) |
| Genişlik B | 20 (mm) |
| Yükseklik H | 6 (mm) |
| İnşaat kullanımı | Kompakt ejektörler SCP |
O-RING 10x1.5 NBR-70 GLB10.07.08.00129O-ring
| Malzeme | Nitril kauçuk NBR |
| Yüzey | Kayar kaplama |
| Malzeme sertliği [Shore A] | 70 (Shore A) |
| İç çap d | 10 (mm) |
