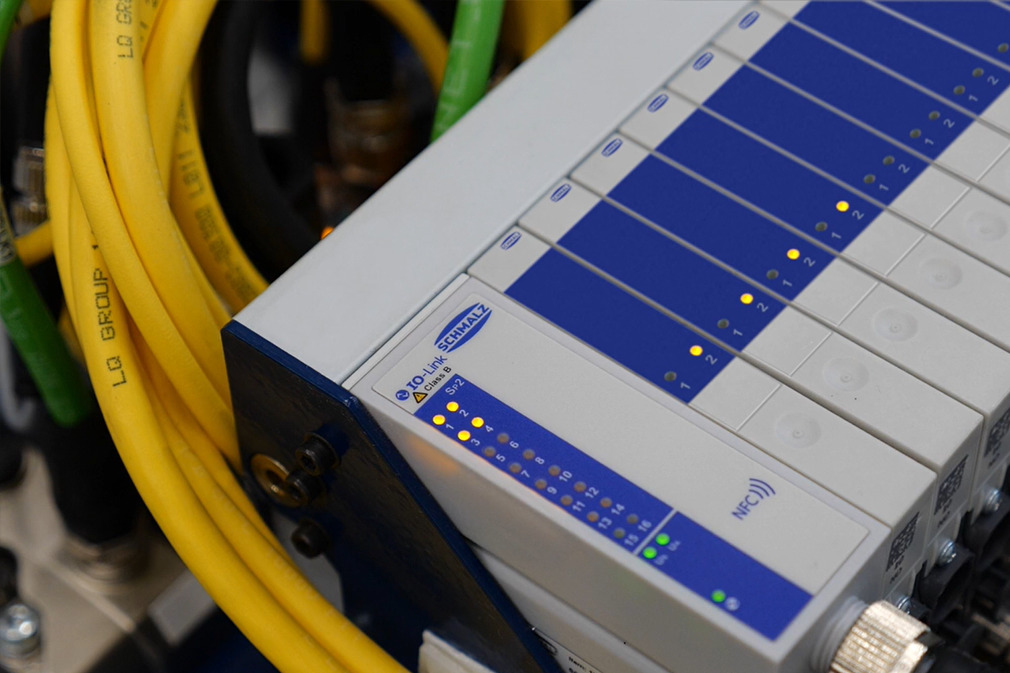

Mini Kompakt Terminal SCTMi
Akıllı. Kompakt. Esnek.
Esneklik, üretim süreçlerinin optimizasyonu ve sürekli enerji ve süreç kontrolü gelecekteki otomasyon için zorluklardır. Bu gereksinimleri karşılamak için güçlü, esnek ve enerji tasarruflu vakum sistemlerine ihtiyaç vardır. Bunun için çözümümüz SCTMi mini kompakt terminaldir: tek bir vakum sistemi ile farklı parçaları aynı anda ve bağımsız olarak işlemeyi mümkün kılan birkaç vakum jeneratöründen oluşan kompakt bir ünite.
Bireysel yapılandırma
Farklı iş parçalarını işlemek için farklı, ayrı ayrı kontrol edilebilen vakum devrelerine sahip modüler tasarım
Hızlı entegrasyon
16'ya kadar mini kompakt ejektör için merkezi basınçlı hava ve güç kaynağı (24 V) sayesinde en aza indirilmiş entegrasyon ve servis maliyetleri
Yerden tasarruf sağlayan tasarım
Çok az yer kaplaması ve düşük ağırlığı sayesinde sınırlı alanlarda kullanım
Yüksek verimlilik
Otomatik hava tasarrufu fonksiyonu ve akıllı durum izleme fonksiyonu sayesinde basınçlı hava tüketiminde %80'e varan azalma
Bireysel Yapılandırmanız
Mini kompakt terminaller SCTMi, elleçleme sürecini tamamen ihtiyaçlarınıza göre tasarlama esnekliği sunar. Yenilikçi konfigüratörler sayesinde, satış personelimiz sizin için hiç vakit kaybetmeden özel bir çözüm oluşturabilir.
Bireysel ürününüz için bir teklife ek olarak, bir CAD modeli de alacaksınız.
Kişisel konfigürasyonunuzu şimdi talep edin ve bizimle iletişime geçin!
Tasarım
Tasarım
- Her ejektör diski için durum izleme ve anahtarlama noktası göstergesi için merkezi zekaya sahip NFC arayüzlü veri yolu modülü (1)
- Ejektör diski başına vantuz ve üfleme için görsel durum göstergesi (2)
- Merkezi basınçlı hava veya vakum bağlantısı (valf işlevi için) (3) tek yönde itmeli olarak
- 16 adede kadar ejektör (4), nozul boyutu ve tipine göre serbestçe seçilebilir, NO/NC, otomatik hava tasarrufu fonksiyonu dahil. Ayrıca elektriksel olarak üretilen mevcut bir vakumu değiştirmek için bir valf işlevi olarak, örneğin
- Doğrudan tutucuya veya hareketli eksenlere entegrasyon için esnek montaj imkanı (5)
Sipariş Bilgileri
Sipariş Bilgileri
Ürün kodu
Parça numarasına benzer şekilde, ürün kodu Schmalz'daki ürün konfigürasyonlarını benzersiz bir şekilde tanımlamak için kullanılır. Ürün kodu, ürün etiketinde veya teklif ya da siparişte bulunabilir. Ürününüz hakkında sorularınız mı var veya bir konfigürasyonu yeniden sipariş etmek mi istiyorsunuz? O zaman lütfen Schmalz ile iletişime geçtiğinizde bu anahtarı hazır bulundurun.
SCTMi
IOL
E8
ABC00001C
İsimlendirme
| Kod | Tip |
|---|---|
| SCTMI | SCTMi |
Bus modülü
| Kod | Tip |
|---|---|
| IOL | IO-Link |
| EIP | EthernetIP |
| EKT | EtherCat |
| PNT | ProfiNet |
Ejektör / valf sayısı
| Kod | Tip |
|---|---|
| E + sayı | Ejektör sayısı |
| V + sayı | Valf sayısı |
| E + sayı V + sayı | Ejektör sayısı ve valf sayısı |
Konfigüratör kodu
| Kod | Tip |
|---|---|
| ABC00001C | Özel konfigüratör kodu |
Teknik veri
Teknik veri
Teknik veriler Mini kompakt terminal SCTMi
| Tip | Sıcaklık [°C] | Basınç aralığı (çalışma basıncı) [bar] | Elektrik bağlantısı | İletişim |
|---|---|---|---|---|
| SCTMi | 0...50 | 2...6 | M12 konektör, 5 pimli | IO-Link Sınıf B |
Teknik veriler kompakt ejektörler SCPMt
| Tip | Nozul | Vakum % | Vakum kapasitesi m³/h | Vakum kapasitesi l/dak | Hava tüketimi m³/h | Hava tüketimi l/dak | Boş pozisyonda ses | Vakumla esnasında ses |
|---|---|---|---|---|---|---|---|---|
| SCPMt-03 | 03 | 87 | 0.132 | 2.2 | 0.21 | 3.5 | 51 | 42 |
| SCPMt-05 | 05 | 87 | 0.45 | 7.5 | 0.54 | 9 | 66 | 55 |
| SCPMt-07 | 07 | 87 | 0.9 | 15 | 1.32 | 22 | 70 | 70 |
| SCPMt-10 | 10 | 87 | 1.68 | 28 | 2.7 | 45 | 71 | 72 |
Performans verisi
Performans verisi
Metrikİmparatorluk
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 / 0.5 / 0.7 mm | 416,00 | 512,00 | 711,00 | 866,00 | 880,00 | 875,00 | 860,00 | 850,00 | 845,00 |
| 1.0 mm | 350,00 | 416,00 | 512,00 | 725,00 | 866,00 | 880,00 | 870,00 | 860,00 | 850,00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 mm | 0,00 | 1,60 | 3,20 | 5,60 | 7,90 | 11,10 | 15,00 | 24,00 | 48,00 |
| 0.5 mm | 0,00 | 0,76 | 1,51 | 2,65 | 3,78 | 5,29 | 8,00 | 14,00 | 26,60 |
| 0.7 mm | 0,00 | 0,42 | 0,84 | 1,47 | 2,10 | 2,94 | 5,00 | 8,40 | 14,00 |
| 1.0 mm | 0,00 | 0,18 | 0,38 | 0,60 | 0,90 | 1,10 | 2,00 | 3,10 | 4,40 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 mm | 2,50 | 2,00 | 1,70 | 1,40 | 1,20 | 0,90 | 0,70 | 0,50 | 0,20 | 0,00 |
| 0.5 mm | 6,50 | 5,60 | 4,50 | 3,60 | 2,70 | 2,00 | 1,40 | 1,00 | 0,50 | 0,00 |
| 0.7 mm | 15,00 | 12,00 | 10,00 | 8,00 | 6,00 | 4,50 | 3,30 | 2,00 | 1,00 | 0,00 |
| 1.0 mm | 30,00 | 26,00 | 23,00 | 20,50 | 17,80 | 13,50 | 10,50 | 7,30 | 3,70 | 0,00 |
Dokümantasyon
Dokümantasyon
Bu ürün için eşleşen belgeler bu bölümde mevcuttur.
| Belgeler | Dil |
|---|---|
| Türkçe | |
| Türkçe |
Belgeler tamamen İngilizce olarak da mevcuttur.
| Belgeler | Dil |
|---|---|
| İngilizce | |
| İngilizce |
Yazılım
Yazılım
Bu ürün için eşleşen yazılım bu bölümde mevcuttur.
| Yazılım | Dil |
|---|---|
| İngilizce |
Özellik Açıklamaları
Özellik Açıklamaları
.jpg)
Yakın Alan İletişimi (NFC)
- Enerjiden bağımsız noktadan noktaya bağlantı yoluyla güvenli iletişim
- Görünür veriler: Seri numaraları gibi statik verilerin yanı sıra anahtarlama noktaları gibi dinamik süreç verileri de okunabilir
- Parametrelendirme seçeneği: SCTSi IO-Link, bir uygulama aracılığıyla akıllı telefondan da parametrelendirilebilir
%20-%20Kopie.jpg)
Endüstri 4.0 özellikli ağ iletişimi
- IO-Link, kaydedilen verileri kontrol seviyesine kadar görünür ve kullanılabilir hale getirerek tüm yaygın fieldbus sistemlerinde çift yönlü parametreleme ve tanılama sağlar
- Durum izleme, ayrıntılı durum analizi ve arıza tespiti yoluyla sistem kullanılabilirliğini artırır
- Kestirimci bakım, gripper sistemlerinin performansını artırmak için
- Enerji izleme, enerji tüketimini optimize etmek için
%20-%20Kopie.jpg)
Entegre elektronik sub-bus sistemi
- Tek bir kablo üzerinden elektronik kontrol mümkündür
- IO-Link ve Yakın Alan İletişimi (NFC) aracılığıyla sürekli veri iletişimi
- Tüm ejektörler ayrı ayrı programlanabilir ve kontrol edilebilir
%20-%20Kopie.jpg)
Otomatik hava tasarrufu fonksiyonu
- Güvenli bir vakum değerine ulaşıldığında bir sonraki döngüye kadar veya vakum güvenli vakum değerinin altına düştüğünde vakumlama fonksiyonu kapatılır
- Her ejektör için programlanabilen farklı ayarlar ve hava tasarrufu ayarları
- Basınçlı hava tüketiminin %80'e varan oranda azaltılması
- LED'ler aracılığıyla vana kontrolünün görsel geri bildirimi
%20-%20Kopie.jpg)
Harici vakum beslemeli terminal
- Harici vakum kaynağı ile çalıştırma (örn. merkezi vakum pompası)
- Merkezi vakum 16 adede kadar ayrı devreye bölünebilir
- IO-Link fonksiyonlu ve durum izlemeli bir vana olarak kullanın
- Hızlı anahtarlama döngüleri için pnömatik ön kontrol
